手持式便携鼓风风干设备曲面结构

　　该手持鼓风设备的三维结构围绕便携作业场景展开，整体采用枪式握持布局，将出风风道、动力容纳腔与操作手柄整合为一体化曲面壳体，适配车间工位清理、工件表面吹干、狭小缝隙除尘、户外临时吹扫等多类使用需求。设备前端为渐缩式圆形出风筒，风道沿轴向平滑收窄，可将内部气流加速后集中导出，出风端口预留标准外接配件安装位，可根据作业需求更换扁嘴吹头、毛刷吹头、延长导风管，适配不同吹扫范围与角度要求。中部膨大腔体为动力组件预留充足安装空间，可容纳驱动风轮、驱动电机与整流导流结构，腔体曲面采用大圆角顺滑过渡，既避免壳体内部出现气流死区，也能降低整机工作时的风阻与振动传导。下方握持手柄按照人体工学姿态做弯曲造型，柄身设置多道环形防滑凹槽，

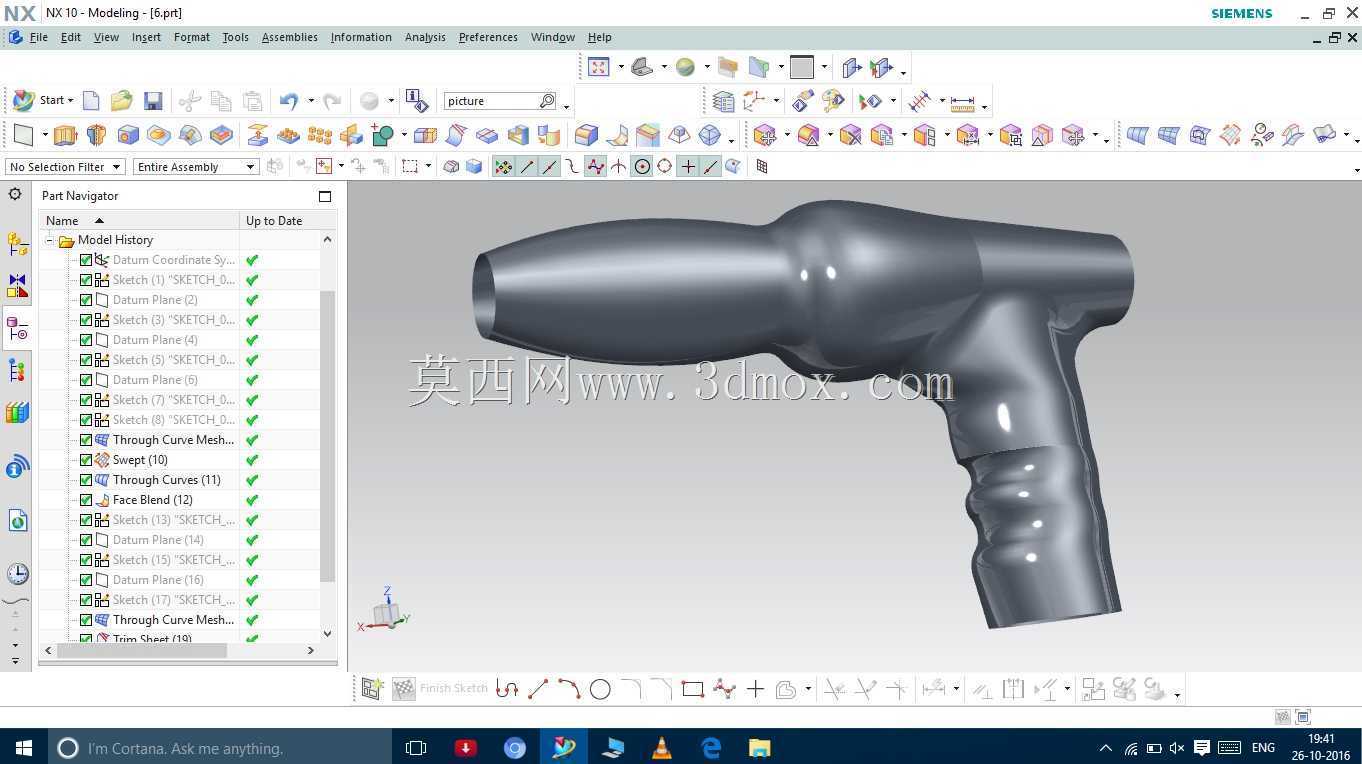

　　匹配操作人员单手握持时的手指贴合弧度，长时间作业不易滑脱，手柄末端预留供电管线或者充电组件的安装边界，整机重心落在握持区域附近，抬手作业时手腕负载更小。建模过程中先通过草图勾勒出风筒、动力腔、手柄三者的中心走向轮廓，再通过多组截面曲线搭建主体曲面骨架，对三条结构交汇的三角区域做曲面顺滑桥接，保证壳体外表面无突兀折角，既方便后续注塑模具分模，也能提升外壳结构的抗冲击强度。壳体各段壁厚按照手持电动工具的常规设计标准预留，动力腔内壁预留电机固定筋位、减震垫安装槽与走线卡槽，出风筒内壁预留导流静叶的安装卡位，手柄内部预留开关按键、控制线路与供电模块的排布空间，各组件装配间隙符合手持设备的装配公差要求。整机外形无尖锐外凸棱角，作业时可灵活伸入设备缝隙、工件型腔、柜体间隙完成吹扫作业，壳体曲面的连续造型也便于后期做表面磨砂、包胶防滑等工艺处理，兼顾结构实用性与手持操作的舒适度。
