交流稳压器基板钣金结构三维建模

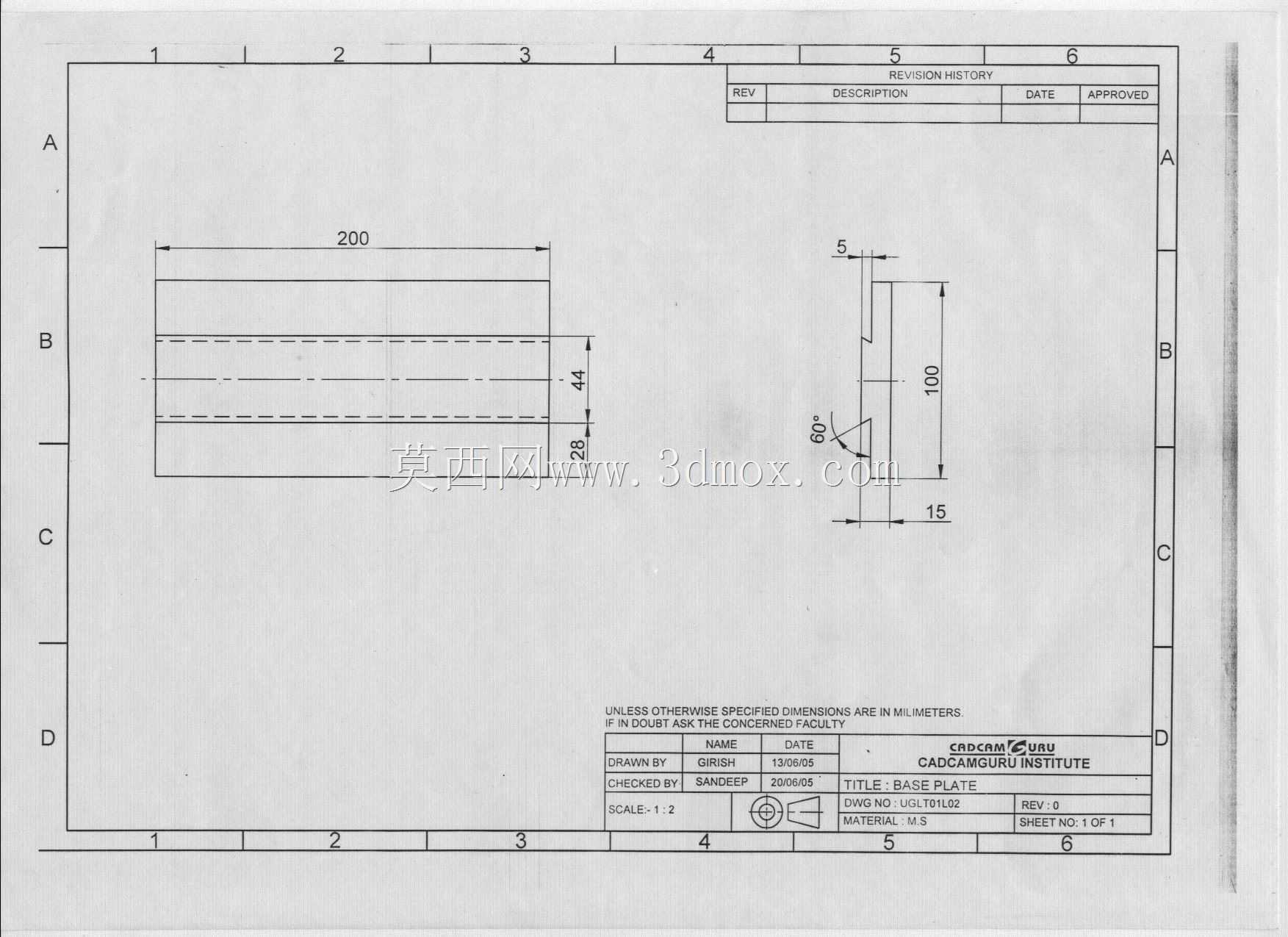

　　交流稳压设备内部的基板承担整机底层承载与安装基准作用，这类板件看似结构简单，却直接决定变压器、整流模块、调节元件以及接线端子的排布稳定性。建模时先从整机装配关系反推板件轮廓，而不是孤立绘制一块平板：板面长度方向预留200毫米的主安装区间，宽度方向按照元件脚距和走线空间分层布置，厚度方向通过折弯形成15毫米的立边，立边高度达到100毫米，用于侧向限位和加强刚性。

　　板件下部的折弯角度取60度，并非随意选择。稳压设备在运行中会产生持续微振动，纯平板结构容易在固定点附近出现板面颤动，单侧折弯后截面惯性矩明显提升，同时折弯边可以作为内部线束的侧向遮挡，避免导线贴近发热元件。厚度方向标注的44毫米与28毫米尺寸，对应不同功能区的台阶关系：较宽区域用于放置体积较大的铁芯或调压组件，较窄区域留给端子排、熔断器和小型控制板，各区域之间通过板面孔位和折弯边界自然分隔。

　　从安装边界看，基板外轮廓需要落入稳压器机箱的底槽内，因此长宽尺寸不能只按元件投影确定，还要保留机箱折边、绝缘垫片和装配工具的操作间隙。板面孔位设计遵循基准统一原则，先建立长边与折弯边的交点作为装配原点，再按元件安装尺寸阵列孔位，这样后续修改板长或调整元件位置时，孔位约束不会大面积失效。对于初学者而言，这类参数化建模的重点不在于复杂曲面，而在于理解尺寸链：外形尺寸控制机箱适配，折弯尺寸控制刚性与干涉，孔位尺寸控制元件安装，三类尺寸相互关联。

　　实际生产中，基板多采用薄板折弯成型，折弯处需要预留合理的内圆角，避免尖锐转角造成应力集中；板面不应盲目增加多余凸起，因为稳压器内部电气间隙有限，任何额外结构都可能压缩接线空间。模型在表达时保留主视图与侧视图的关键尺寸，能够让结构人员快速核对安装面、折弯方向和元件高度边界。基板上方承载的元件重量虽然不大，但设备运输、吊装和长期热循环都会对固定点产生影响，因此折弯边与安装孔之间的距离、孔边到板边的距离都应保持足够余量。

　　在稳压电源、交流调压柜和小型配电测试设备中，这类底板常作为通用支撑件使用。设计思路上，它不是直接参与电能变换的功能件，而是保证铁芯、线圈、控制模块和接线系统相对位置准确的基础构件。板件平面度影响元件贴合，折弯垂直度影响机箱装配，孔位一致性影响批量生产效率。把这些约束纳入三维模型后，钣金展开、折弯校核和装配干涉检查都能在同一参数体系下完成，后续工程图也可以直接引用轮廓、孔位和折弯尺寸，减少从二维图纸反复重建模型的误差。
