交流稳压器注塑端盖内部卡扣结构

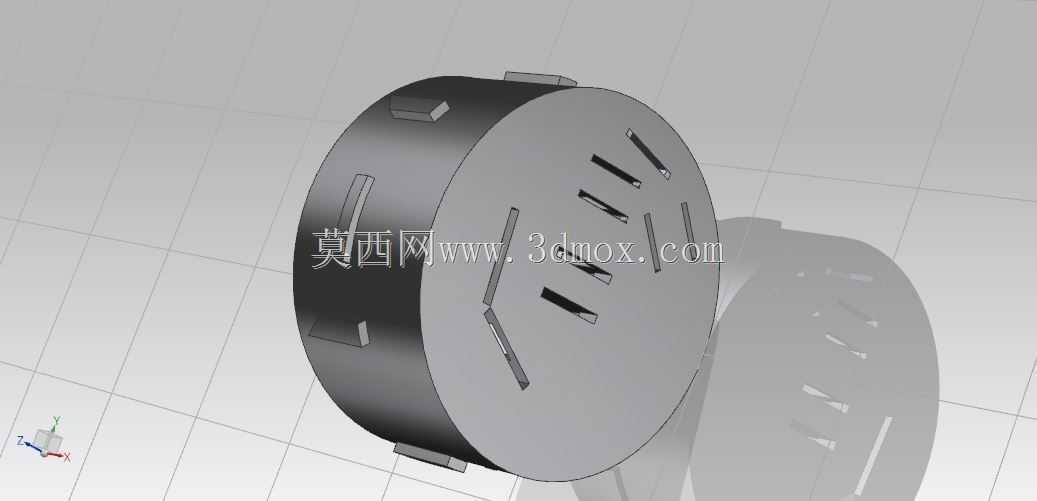

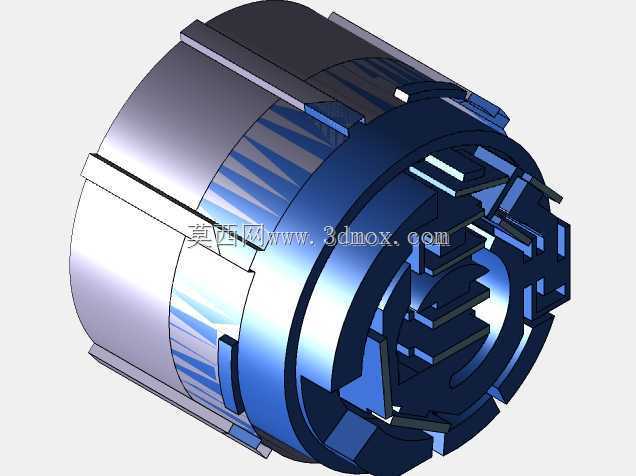

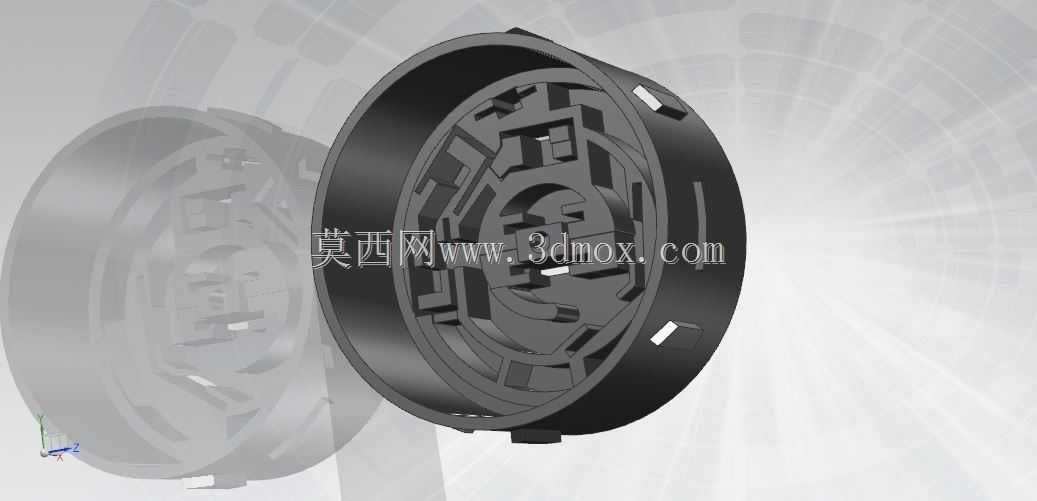

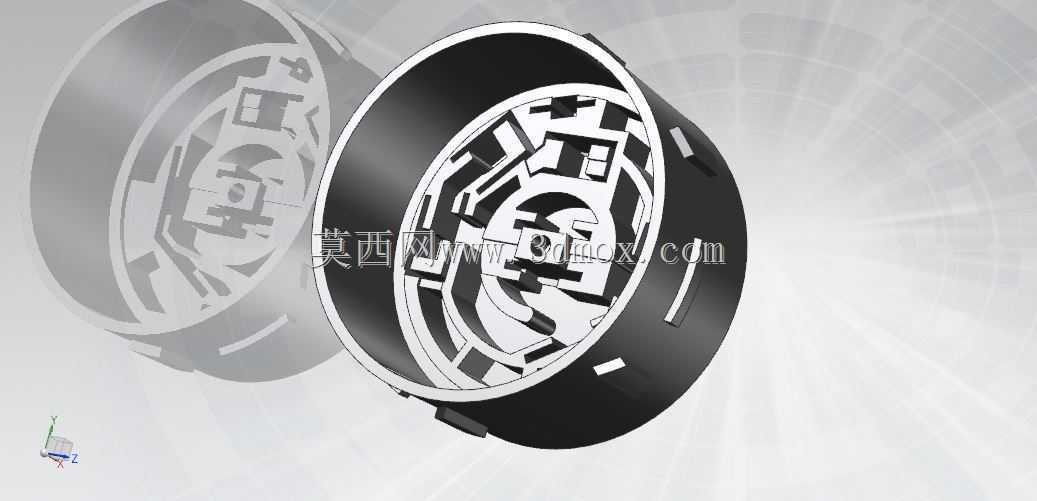

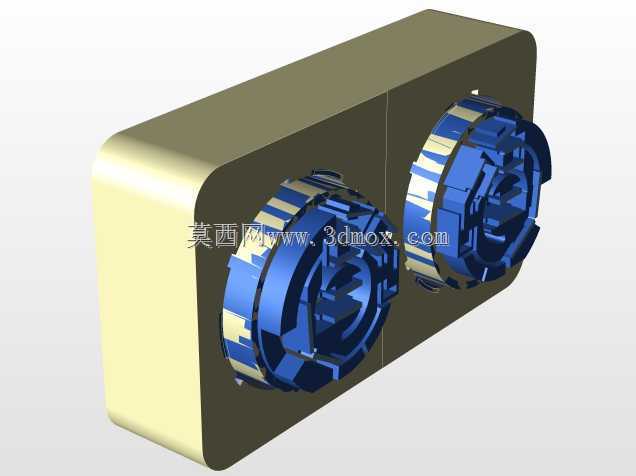

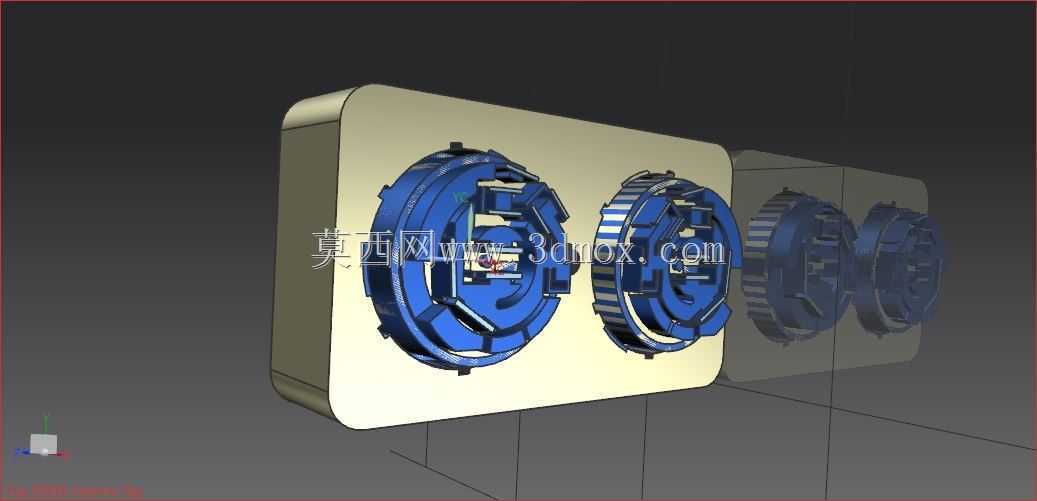

　　该端盖属于交流稳压类电器内部的承载式塑料罩件，整体采用环形薄壁壳体构型，外圈为连续围合的筒状侧壁，内侧沿圆周方向交错布置多组限位卡扣、定位筋条与嵌装卡槽，主要用于在大型电器腔体内部承托电路板、固定电气元件，并完成端侧封挡与装配定位。从实际装机场景看，这类罩件并不承担外部防护壳的外观职能，而是布置在稳压器绕组与控制板之间的装配区段：侧壁外周预留的多处轴向凸台与缺口，可在装入金属或塑料基座时形成周向防转约束，避免设备运输振动或长期运行微动时出现盖体回转、错位；内侧放射状排布的立筋一方面将筒壁受力分散到整个圆周，减少薄壁件受挤压后的椭圆变形，另一方面在筋条末端形成卡扣钩位，电路板沿轴向推入后即可被钩头压住，

　　无需额外加装金属压片即可限制板面轴向窜动。设计阶段优先考虑注塑成型的工艺可行性：所有立筋厚度均控制在主壁厚的0.6倍以内，筋条与主壁交接处设置圆角过渡，避免局部缩痕在盖体外观面形成凹陷；卡扣钩位预留了装配导向斜面，电路板压入时钩爪可沿斜面弹性张开，到位后回弹卡紧，拆卸时也可通过专用工具拨开钩头完成返修，兼顾装配效率与后期维护需求。内侧不同高度的卡槽按照电路板上元件的排布落差做了避让设计，较高的电容、接插件位置对应区域刻意去除多余筋条，防止装配干涉；低矮元件区域则加密筋位，提升板面支撑密度，避免电路板受按压时发生弯折。端盖开口端的端面设计为平整贴合面，与对接基座的端面完全贴合后可形成稳定的轴向定位基准，

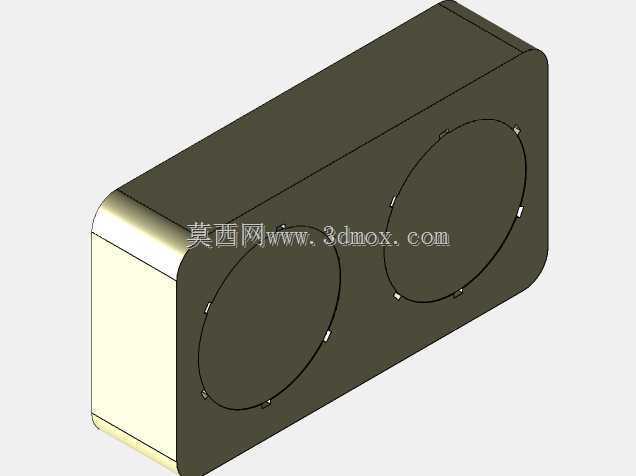

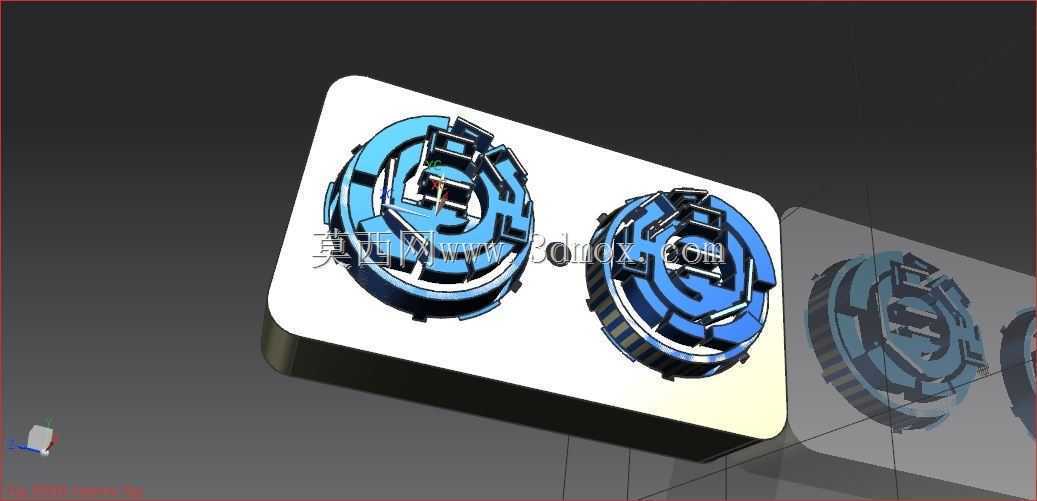

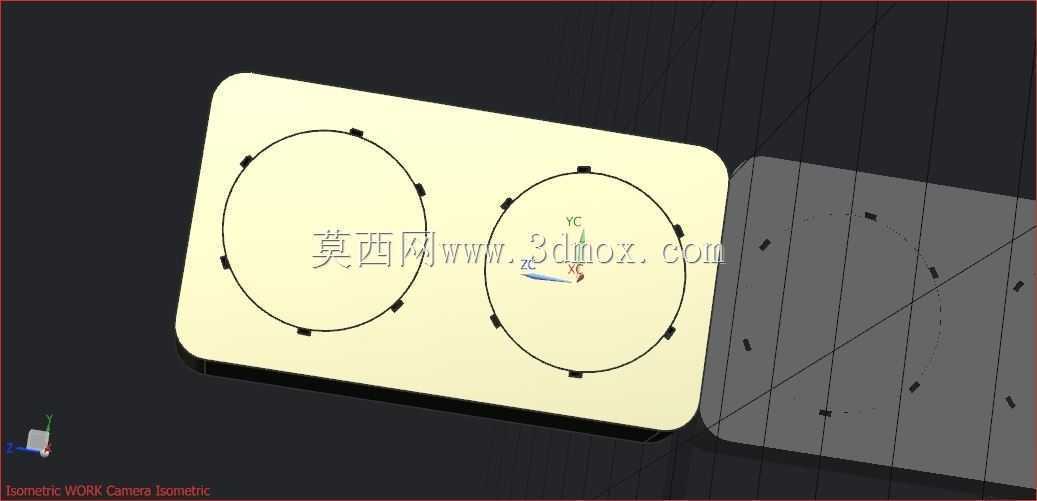

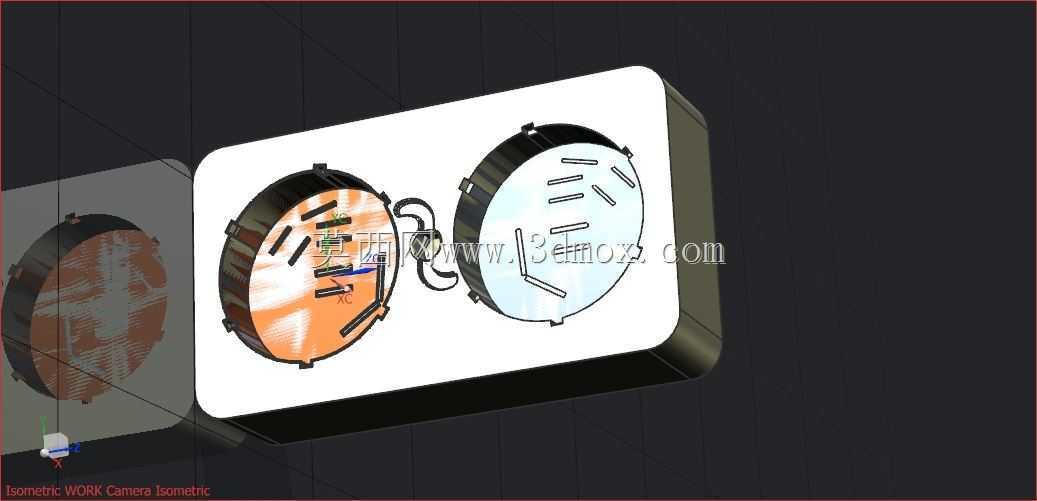

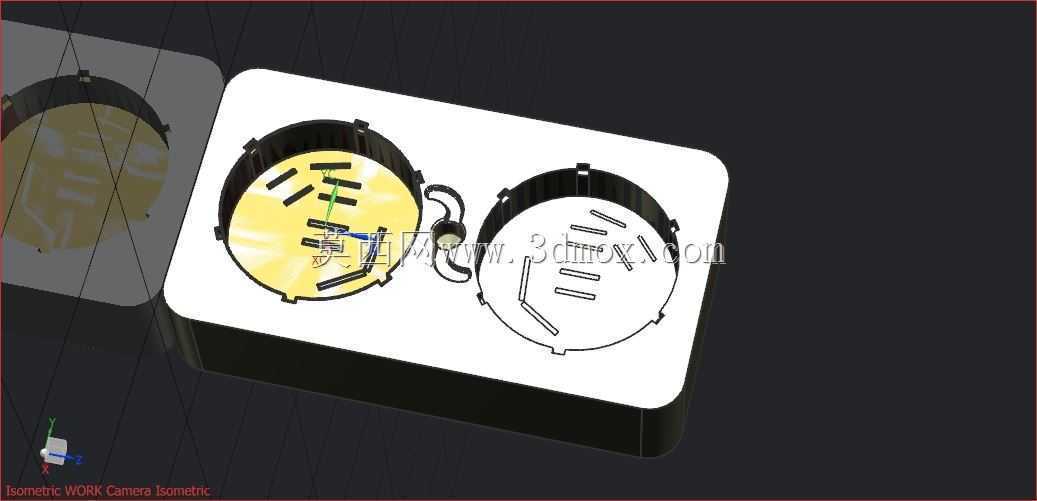

　　外周凸台与基座卡槽对齐后即可确定唯一装配角度，工人在流水线装配时无需反复调整方位，能够显著提升单台产品的组装节拍。筒壁外侧分布的小段凸起筋条既作为脱模时的顶出受力位置，也可在盖体与外腔内壁之间形成均匀间隙，为内部线路走线预留通道，避免导线被夹在两壁之间造成绝缘层磨损。整套结构在建模时同步完成了型芯、型腔的分模校验，所有倒扣区域均对应斜顶或滑块抽芯方向，卡扣根部预留的弹性变形量经过反复校核，保证多次装拆后钩爪仍能保持足够卡紧力，不会发生塑性断裂。该罩件将元件支撑、周向定位、轴向锁紧、走线避让多项功能集成在单一注塑件上，减少了稳压器内部独立支架的零件数量，也压缩了装配区段的轴向占用空间。
