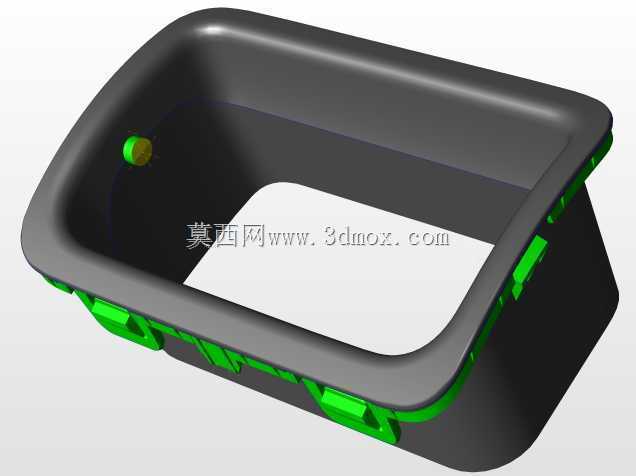

圆筒式交流稳压器外壳钣金结构

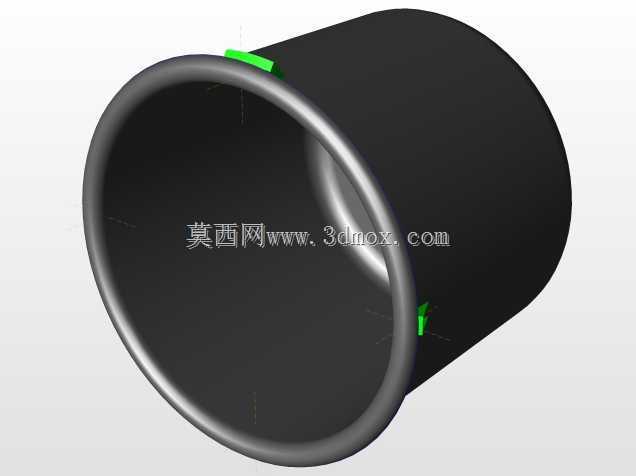

　　圆筒式壳体在交流稳压设备中常用于容纳环形铁芯、绕组及控制元件，其结构形态直接影响内部装配空间、散热路径和外部防护效果。该模型呈现的是一种一端开口、另一端封闭的筒形钣金外壳，开口端带有明显的卷边或翻边结构，可提高端口刚度，减少薄钢板受力后的变形，同时为端盖、绝缘衬圈或前面板提供贴合与定位边界。筒壁外侧设置的小型绿色凸块，可理解为装配卡扣、定位筋或限位结构，用于在整机堆叠、支架固定或端盖扣合时限制周向及轴向位移，避免外壳与内部组件之间出现松动。从建模思路看，主体采用回转拉伸形成基础筒身，再通过抽壳或薄壁特征控制壁厚；开口边缘使用卷边特征模拟钣金折弯后的圆滑过渡，既消除锐边，也增强端口抗磕碰能力。外侧凸块则以小凸台或折弯件形式附着于筒壁，

　　建模时需关注其与筒面的相切关系、拔模方向以及后续焊接或卡扣装配的可行性。对于结构工程师而言，这类外壳的关键不只是外观圆柱面，而是内径与环形变压器外径之间的配合间隙、筒身有效长度对绕组和接线端子的容纳能力，以及封闭端是否预留散热孔、接地柱或安装底座接口。开口卷边的外径、轴向高度和圆角半径会影响端盖压紧方式；若采用端盖旋压、卡箍或螺钉固定，还需在筒壁或卷边上补充对应连接特征。实际应用中，圆筒形稳压器外壳可减少方形箱体的边角应力集中，钣金展开和卷圆工艺也较容易实现；表面处理通常依赖喷塑、氧化或喷漆来提升绝缘防护与耐蚀性。设计时还要平衡壁厚与重量：壁太薄会在卷圆、运输和压盖过程中失稳，壁太厚则增加材料成本并使卷边成形困难。模型把筒身、端口加强边和外侧限位凸块集中表达，便于设计师检查内部元件装入后的干涉情况，也为工程图中展开尺寸、焊接位置和装配公差标注提供依据。
