交流稳压器矩形通风口格栅结构

　　该矩形通风口主要用于交流稳压器、变压器柜体及类似电气设备的侧向或背部通风区域，承担设备内部热空气排出与外部冷空气进入的界面作用。在稳压设备长期带载运行时，线圈、铁芯、功率器件和接线端子会持续产生热量，若柜体内部气流组织不畅，局部温升会加速绝缘老化，也会影响电子元件的稳定性。通风口设置在柜体围护板上后，可通过格栅形成稳定的对流通道，同时避免较大异物直接进入设备内部。

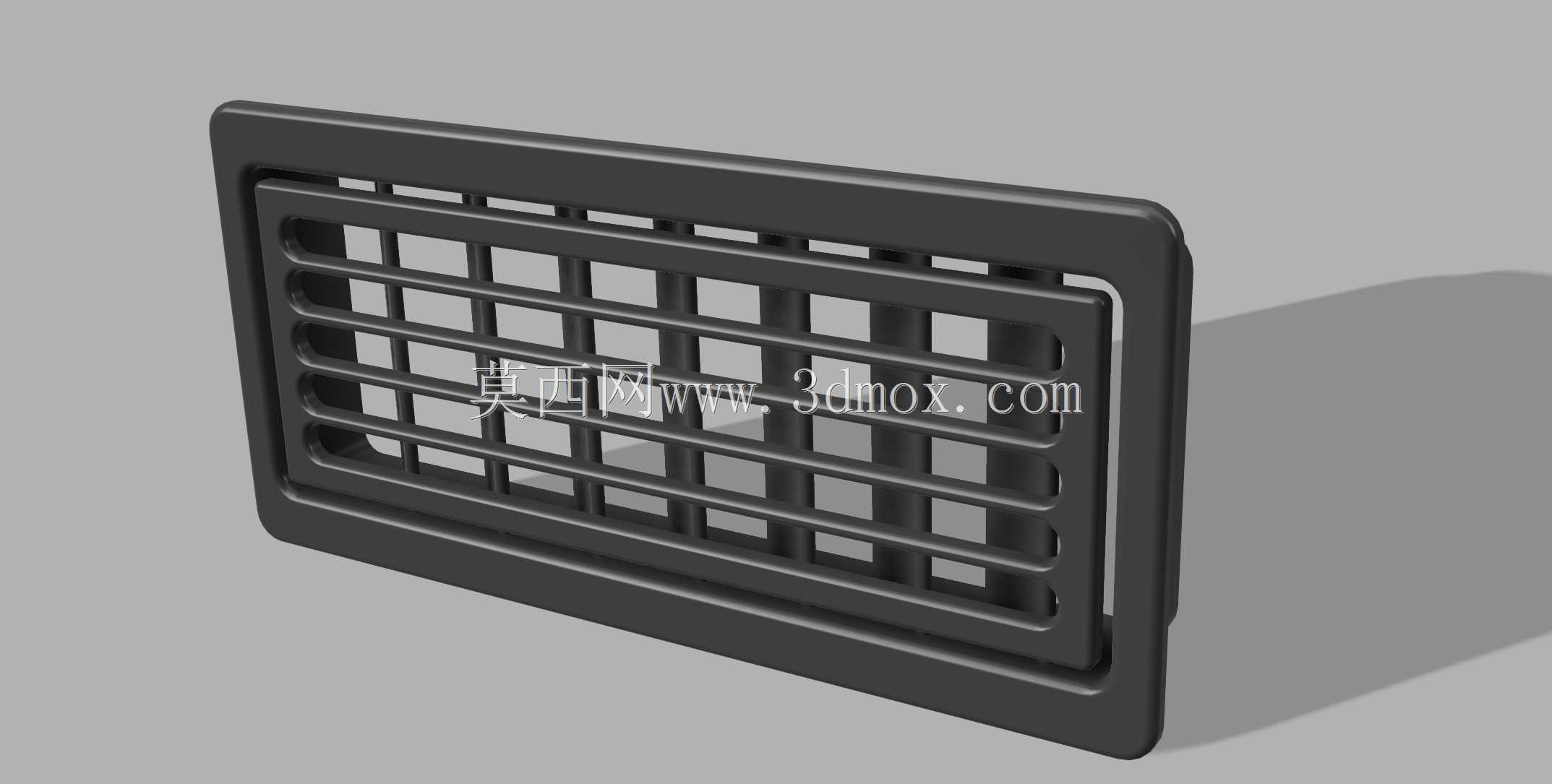

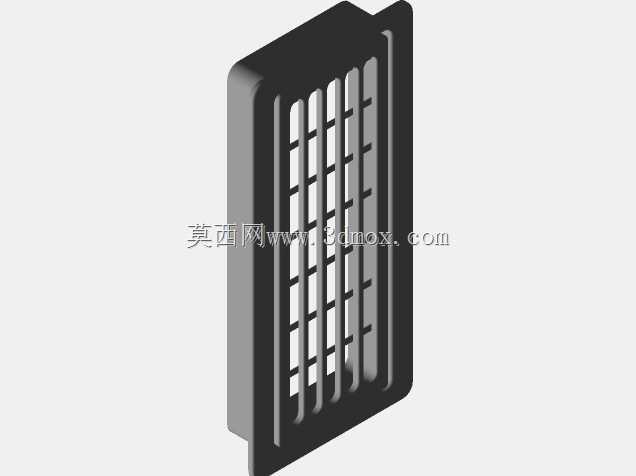

　　从结构上看，零件采用外框加内嵌格栅的组合形式。外框边缘带有连续翻边，既提高薄板件的抗弯刚度，也为安装贴合提供定位边界。安装时，外框可贴靠柜体开孔周边，通过螺钉、卡扣或压条固定；翻边与板面之间形成遮挡，能够减少缝隙外露，使外观更加整齐。格栅区域由多根横向和纵向筋条交错构成，横向筋条承担主要遮挡与导向作用，纵向筋条将长跨距分隔成若干小格，降低筋条在受力时的变形量。

　　设计这类通风口时，不能只追求开孔率。开孔面积过大，虽然通风阻力降低，但防护能力和结构刚性会下降；筋条过密，则会增加空气通过阻力，使散热风量衰减。实际建模中需要在有效通风面积、异物防护、板材厚度和外观比例之间平衡。该模型的格栅间距较均匀，筋条厚度与外框宽度协调，适合常规室内电气设备使用。格栅外侧保持平整，内侧可根据柜体结构预留沉台或搭接边，便于与钣金开孔配合。

　　外形边界以矩形为主，四角采用圆角过渡，可减少冲压或折弯处的应力集中，也能避免安装人员维护时被锐边划伤。外框高度、宽度和厚度需要与柜体面板开孔严格对应，建模时应重点控制外轮廓尺寸、翻边高度、格栅净空尺寸以及安装孔位。若用于批量生产，可在三维结构中进一步展开检查板材折弯余量、筋条成型方式和模具可行性；若用于设备外观验证，则可直接装配到柜体模型中，检查通风口与门板、侧板、紧固件之间的干涉关系。

　　在设备运行场景中，该通风口既可作为自然对流散热口，也可与柜体内部风机配合形成强制风道。风机抽风时，格栅会产生一定入口阻力，因此筋条截面应尽量保持顺直，避免不必要的突缩和涡流。对于灰尘较多的环境，还可在其内侧增加滤网或防尘棉，外侧格栅负责防护和固定，滤网承担过滤维护功能。整体结构简单、成型方便，适合稳压电源、控制柜、变压器外壳以及小型工业电气设备的通风散热部位使用。
