房车转角支腿展开收折支撑结构

　　这套转角支腿结构主要服务于旅居挂车、拖挂房车及小型厢式挂车在驻车状态下的稳定支撑需求。车辆行驶时，支腿沿车身侧围或转角区域折叠收拢，避免超出车体边界；到达营地后，操作人员将支撑臂绕铰接点展开，使下端支脚垫接触地面，再通过锁止机构固定角度，配合手动或机械顶升动作，把车厢局部载荷传递到地面，减少车身悬置晃动。

　　从布置位置看，转角支腿不同于直线布置的普通驻车支腿，它需要同时利用车厢侧壁和端部的安装空间，在有限的边角区域完成展开、支撑和收纳。模型中可以看到长支撑臂、斜向加强杆、主承力立柱、底部脚垫以及多组铰接销轴。展开状态下，斜杆与主臂形成三角形受力路径，侧向力和垂向载荷能够沿杆件分散到安装座；收折状态下，各杆件相互贴近，贴合车身外轮廓，降低驻车附件对通过性的影响。

　　结构设计的重点在于铰接轴线的确定。转轴位置既要保证支腿展开后支撑点尽量外移，以提高抗倾覆能力，又要保证收折时杆件不与车身蒙皮、裙边、轮胎或尾灯发生干涉。支撑臂长度并非越长越好，过长会增加收纳空间和杆件弯矩，过短则会使支撑点靠近车体，车辆人员在车内移动时仍可能产生明显摆动。实际设计中通常结合车厢离地高度、地面不平度、脚垫允许倾角以及安装面强度综合确定。

　　安装边界方面，上部固定座需要连接到车架或经过加强的车身骨架，不能仅固定在薄蒙皮上。支腿承受的不是单纯静压力，人员走动、风载、上下车冲击都会带来反复载荷，因此铰接板、销轴和安装螺栓需要按剪切、挤压和疲劳工况校核。底部脚垫应具备一定面积，以降低松软营地地面的比压；脚垫与支腿下端宜保留小范围摆动角度，使地面不平时仍能保持贴合。

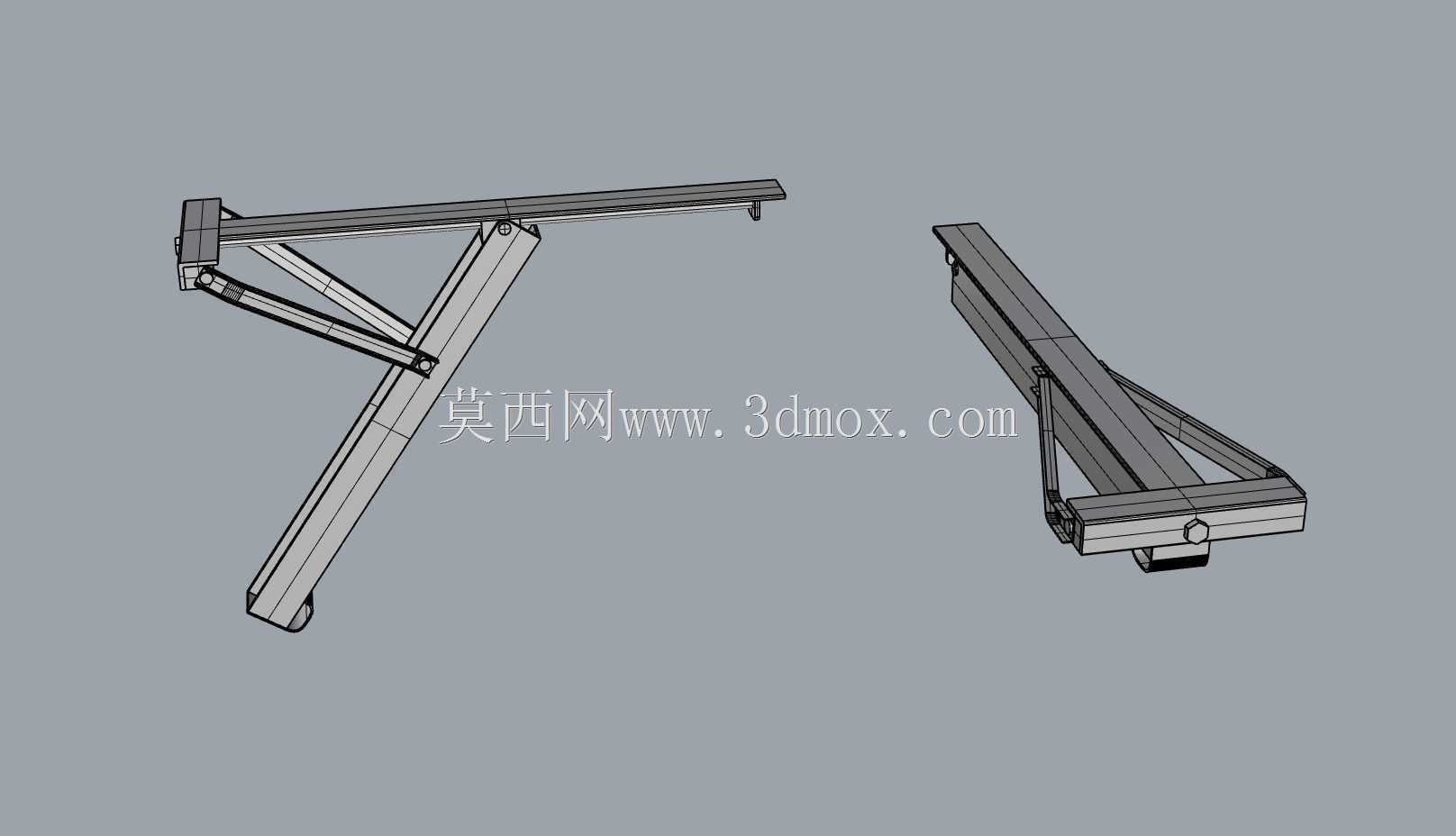

　　该模型把展开和收折两种状态并列呈现，便于检查杆件在极限姿态下的相对位置。对于结构设计人员，可据此复核运动包络、锁止点布置和焊接空间；对于设备选型人员，可直观判断支腿形式是否适合车厢转角安装；对于三维建模从业者，也可参考其多连杆折叠机构的装配关系，将铰接、限位、支撑和收纳逻辑落实到后续详细设计中。
