小型5磅液化石油气丙烷储气罐结构设计

　　在户外旅居装备、小型移动式供热供气系统的配套设计中，小型燃气储罐的结构合理性直接决定了整套供气系统的安全冗余与安装适配性，这款5磅规格的液化石油气/丙烷储罐，正是针对紧凑型移动场景的供气需求完成的结构建模。不同于民用固定式大容量气罐的设计逻辑，小型移动类储气罐首先要平衡储气量、安装空间与防护性能三者的关系，2.2kg的额定充装量刚好能满足单台小型旅居车3-5天的日常炊事、热水供应能耗需求，不会因为储气量过大造成舱内负载冗余，也不会因为容量过小需要频繁更换气源，适配短途户外出行、临时作业点位的供气使用场景。

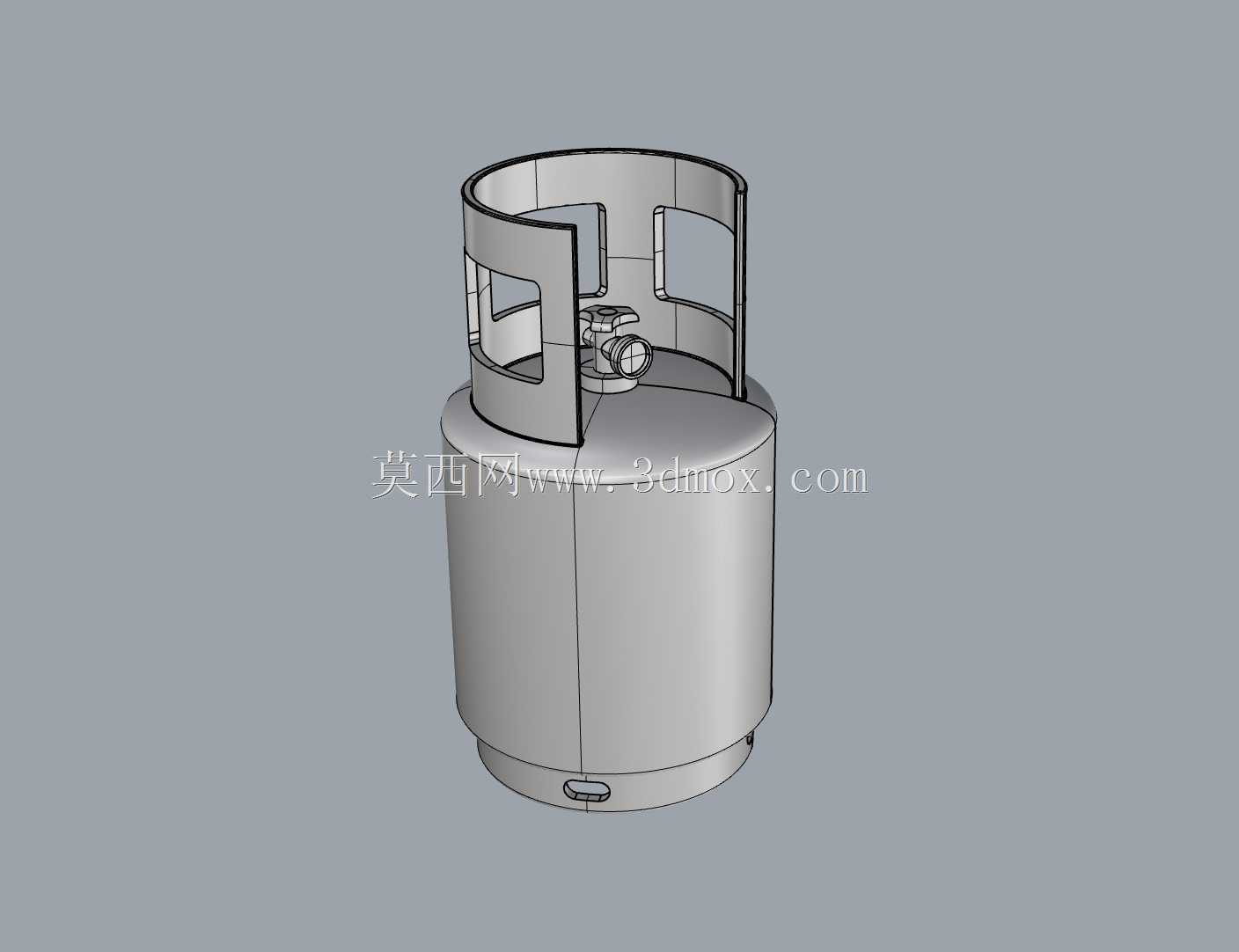

　　从结构设计层面看，罐体主体采用等径圆柱形筒体搭配标准椭圆封头的承压结构，筒体与封头的连接位置做了圆弧过渡处理，避免应力集中在焊缝区域，符合小型压力容器的结构受力要求。罐体顶部的护罩结构是这款模型的设计重点，不同于普通民用气罐的全包式护罩，这款护罩采用了带镂空操作窗口的框架式结构，既能够对顶部的瓶阀、减压阀安装接口形成可靠的侧向防护，避免移动过程中磕碰造成阀门损坏，又预留了足够的操作空间，不需要拆卸护罩就能完成阀门开关、减压阀接驳、气密性检查等日常操作，护罩与罐体上封头的连接采用三点式定位焊接结构，安装定位精度高，焊接后形变量小，不会对顶部的密封接口造成装配应力。

　　尺寸边界上，这款罐体的最大外径控制在180mm，总高度控制在330mm，属于非常紧凑的安装尺寸，能够直接嵌入旅居车侧面的专用储物舱、小型移动作业台的下部储物空间，安装时只需要在固定位置预留200mm直径、350mm高度的安装空腔即可，不需要额外改造舱体结构。罐体底部设计了内凹式底座结构，底座边缘做了卷边强化处理，既能够让罐体直立放置时保持稳定，不会因为地面轻微不平整出现倾倒，又能在卧式固定时通过底座的定位卡槽与舱内的固定绑带、安装支架配合，限制罐体的轴向与径向窜动，避免车辆行驶过程中罐体晃动碰撞舱壁。顶部的瓶阀接口采用标准的小型丙烷罐通用连接尺寸，能够直接适配市面上主流的低压减压阀、燃气管路快插接头，不需要额外加工转换接头，降低了现场安装的配件成本。

　　建模过程中针对实际生产的工艺需求做了细节还原，比如筒体的纵向焊缝位置做了轻微的凸起结构还原，护罩的镂空窗口边缘做了折弯翻边处理，既提升了护罩的结构强度，又能避免锐边划伤操作人员。罐体底部的排水塞位置也做了准确的结构还原，方便后续使用过程中定期排出罐内的沉积残液，保证供气稳定性。不同于很多概念化的气罐模型，这款模型的所有结构尺寸都参考了实际量产小型丙烷罐的工程参数，阀门的操作空间、护罩的防护高度、罐体的重心位置都经过了实际校核，既可以直接用于旅居车改装、移动供气系统的布局设计干涉检查，也可以作为小型压力容器结构设计的参考案例，帮助设计人员快速掌握小型移动类燃气储罐的结构设计要点，避免在安装空间预留、防护结构设计上出现常识性错误。在户外作业、临时营地配套等场景中，这种小容量气罐相比大容量气罐搬运更轻便，更换操作更简单，搭配小型减压阀就能直接为便携式灶具、小型燃气取暖器提供稳定气源，应用场景覆盖了户外旅居、野外作业、应急供气等多个领域，结构设计上的细节处理也充分考虑了移动使用场景下的磕碰、固定、操作便利性等实际需求，没有多余的冗余结构，每个结构设计都对应实际使用中的具体需求。
