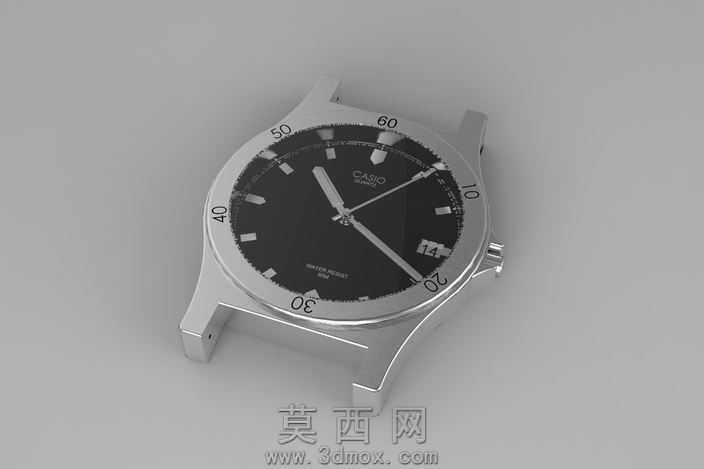

卡西欧石英腕表外观结构三维建模设计

本次卡西欧石英腕表的三维建模设计，以还原经典大众款石英腕表的真实外观与结构细节为核心目标，依托三维建模软件完成全流程的模型搭建与效果呈现。建模初期先梳理腕表的整体结构逻辑，将整体拆分为表壳、表圈、表盘、指针、表冠、表耳六大核心模块，按照1:1的真实腕表比例进行尺寸锚定，确保各部件的比例协调符合日常佩戴腕表的实际尺寸规范。表壳部分采用金属材质的建模逻辑，通过曲面拉伸、倒角打磨、边缘弧度调整等操作，还原不锈钢表壳的流畅金属质感，表壳侧面的弧度贴合手腕佩戴的人体工学需求，表耳部分预留了表带安装的卡位结构，卡位的尺寸与间隙严格参照真实腕表的装配标准设计，确保结构逻辑符合实际生产的装配要求。表圈部分采用刻度浮雕式建模，将0-60的分钟刻度均匀分布在表圈外侧，刻度的凸起高度、字体弧度都经过精细调整，避免出现刻度变形、分布不均的问题，表圈与表壳的衔接处做了无缝贴合处理，还原真实腕表的装配精度。表盘部分以黑色哑光质感为基底，通过平面贴图与立体凸起结合的方式呈现品牌标识、刻度条钉、日历窗口等细节，12个小时刻度采用条形立体凸起设计，指针部分分为时针、分针、秒针三个独立部件，每个指针的厚度、长度、尖端造型都严格参照卡西欧经典石英表的指针样式建模，指针的转轴位置做了同轴对齐处理，确保转动逻辑符合腕表的走时结构。表冠部分设计在表壳3点钟位置，表面做了防滑纹理的细节建模，还原真实表冠调节时间时的防滑触感结构。材质渲染阶段，表壳与表圈赋予抛光不锈钢材质，调整金属反射率与粗糙度参数，呈现亮面金属的冷冽质感，表盘赋予哑光黑色磨砂材质，与金属表壳形成质感对比，指针采用亮面金属材质提升视觉辨识度，日历窗口做了透明玻璃覆盖的材质效果，还原表盘玻璃的通透折射质感。整体建模过程注重细节的还原度，既保证了外观视觉上的真实感，也梳理清楚了腕表各部件的装配结构关系，可用于腕表外观设计参考、产品展示渲染等场景使用。
