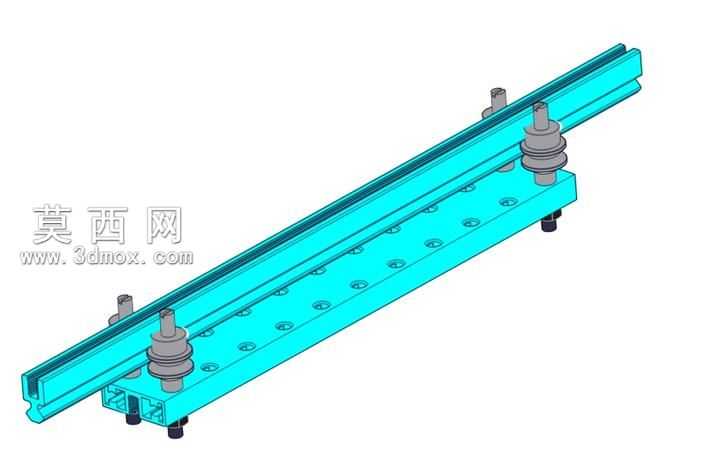

V型槽配合用线性滑块导轨三维设计

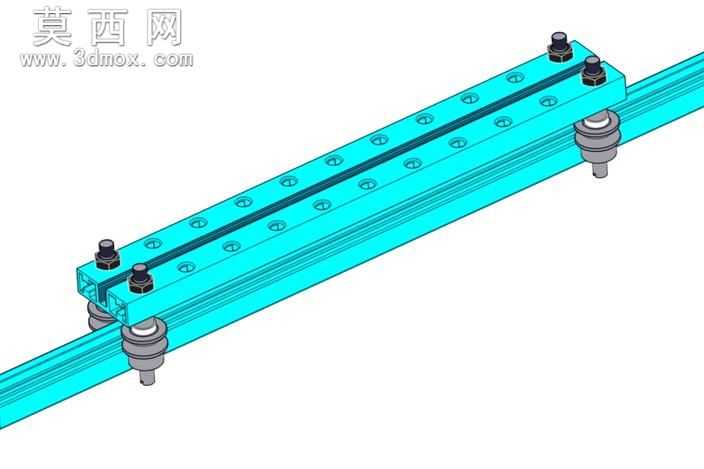

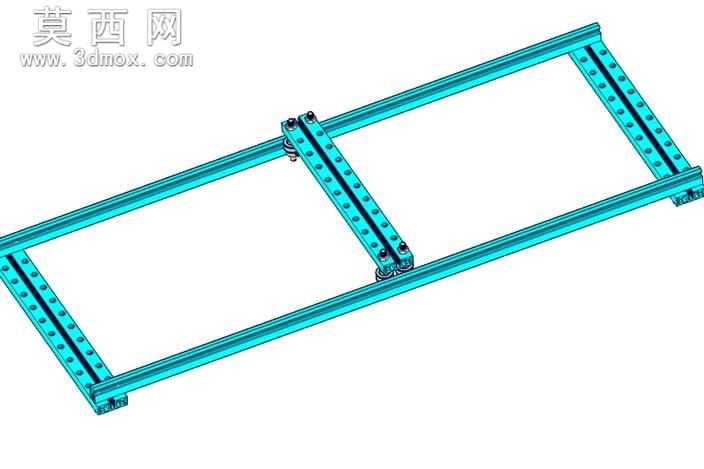

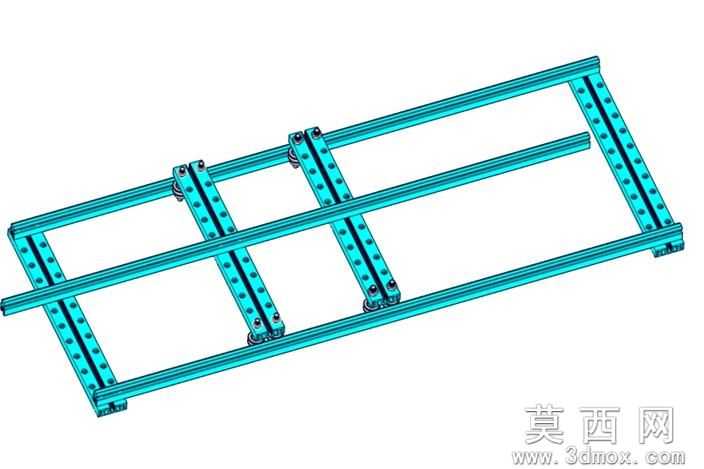

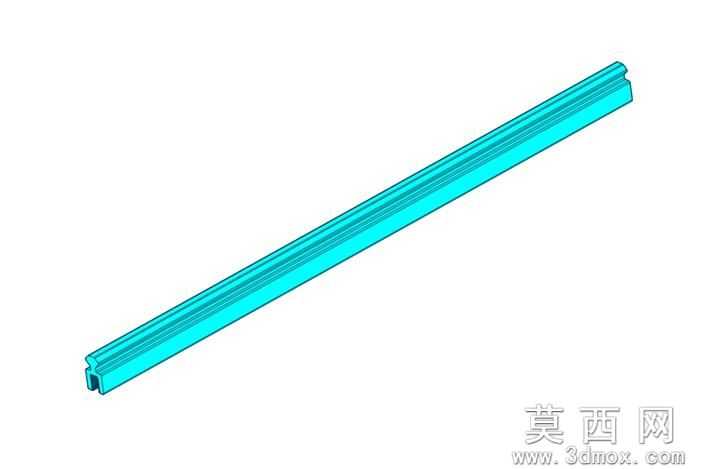

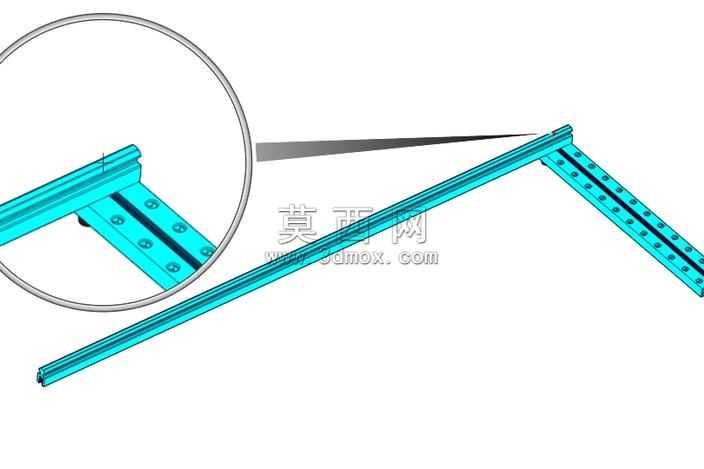

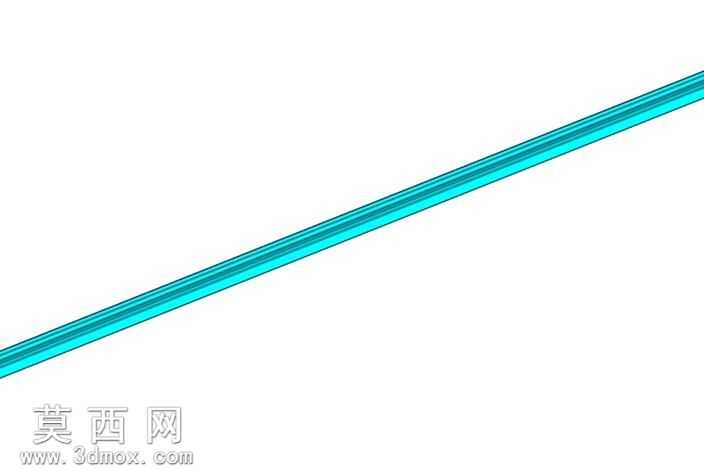

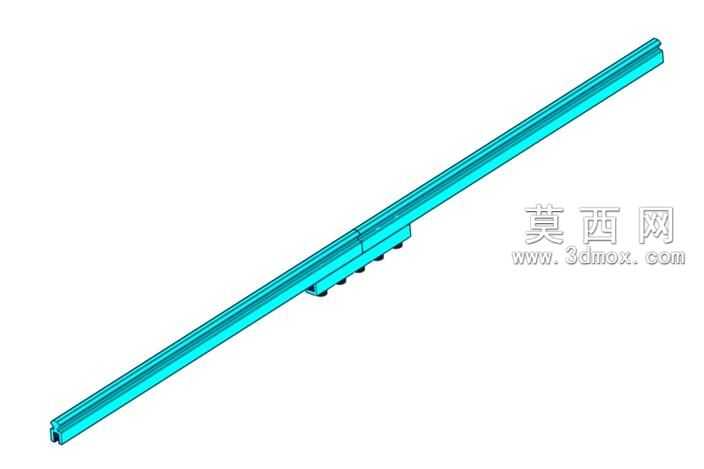

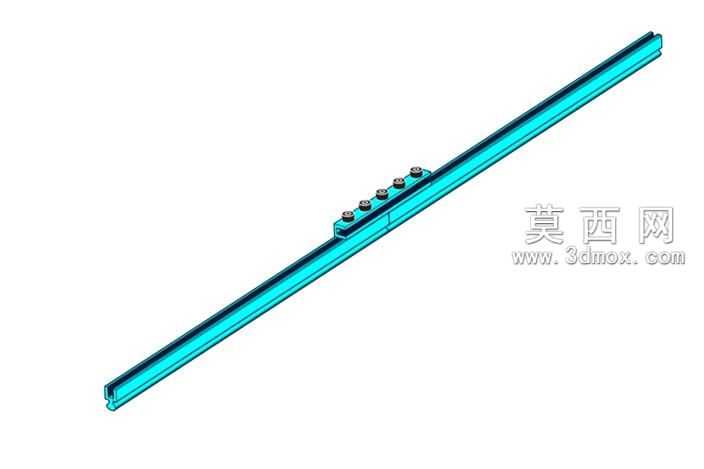

本作品为适配V型槽配合使用的线性滑块导轨三维建模成果，建模过程严格遵循机械导向部件的设计规范，首先在三维软件中完成基准坐标系搭建，以导轨的长度延伸方向为X轴建立全局基准，依次绘制导轨的截面轮廓草图：针对导轨与V型槽配合的工作面，精准绘制出等截面的导向棱边轮廓，保证棱边的直线度公差在建模阶段就符合导向传动的精度要求，通过拉伸特征生成导轨的基础基体，对导轨的安装基准面做平面度约束，确保后续装配时的定位精度。材质渲染阶段，为导轨主体赋予高铬轴承钢材质属性，调整金属材质的粗糙度、反射率参数，还原淬硬处理后导轨工作面的金属光泽与细腻质感，对导轨的非配合面做哑光金属质感处理，区分配合工作面与安装基面的视觉差异，清晰呈现导轨的结构分区。结构设计上，该导轨为长条形等截面线性导向件，整体截面轮廓规整，导向棱边沿长度方向全程连续无断点，可与对应规格的V型槽滑块形成稳定的滑动配合副，导向过程中可限制垂直于运动方向的四个自由度，仅保留沿导轨长度方向的直线运动自由度，满足工厂自动化设备中直线往复运动的导向需求。设计思路围绕V型槽配合的适配性展开，建模时重点校验导轨导向棱边的角度参数与V型槽的槽型角度完全匹配，保证配合面的接触面积均匀，避免运行过程中出现卡滞、偏磨的问题；同时对导轨的端部做倒角处理，既方便装配时的导入对位，也可去除锐边避免安装过程中的磕碰损伤。建模过程中对导轨的所有特征做参数化关联，若需调整导轨长度、截面尺寸等参数，仅需修改对应草图尺寸与特征参数即可快速生成不同规格的导轨模型，适配不同行程的直线导向传动场景，整体模型结构简洁规整，无冗余特征，可直接用于自动化设备的虚拟装配、运动仿真以及后续的工程图导出，为直线导向机构的设计提供可靠的三维模型支撑。
