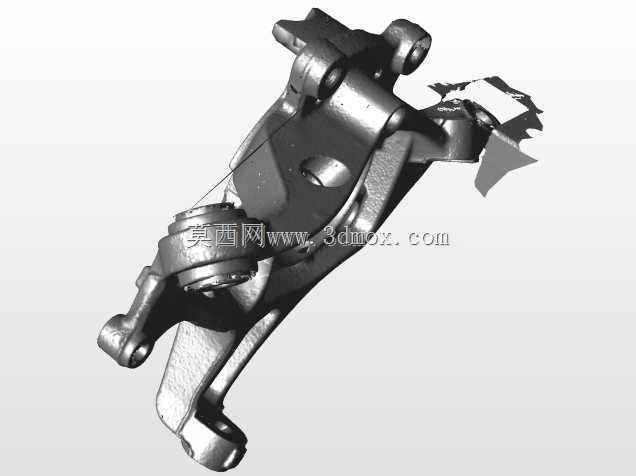

W211车型直立式转向节垂直扫描结构

　　该构件对应乘用车辆前桥转向承载端的直立式转向节本体，属于底盘行驶系统中连接轮毂、制动卡钳、下摆臂与减震滑柱的核心受力零件，在整车装配边界里承担多向载荷传递与转向动作支撑的双重作用。从实车装配场景来看，该部件安装于前轮内侧轮腔空间，上部铰接位对接减震器滑柱下端支座，侧向伸出的双耳安装面用于固定制动卡钳总成，下部带衬套孔的摆臂连接位衔接下摆臂球头，中心轮毂轴承位则承载轮毂单元与半轴输出端，车辆行驶过程中路面传来的垂向冲击、转向侧向力、制动反力矩都会经由该构件分散传递至悬挂与车身承载点。

　　建模还原过程中优先保留了铸态本体的所有非加工特征：铸件表面的拔模斜度随型分布，各加强筋从主承载筒身向各个安装耳位平滑过渡，没有突兀的截面突变，这一设计思路完全贴合铸造工艺的充型与冷却需求，避免厚大截面集中产生缩松缺陷，同时在应力集中的铰接孔周边局部加厚，用最少的材料增量满足交变载荷下的疲劳强度要求。各个安装点位的同轴度、孔位间距都严格参照实车扫描点云拟合，卡钳安装面的凸台高度、螺栓孔沉孔深度、摆臂球头锥孔的配合角度都和量产装车状态一致，周边预留的制动盘避让间隙、轮毂旋转包络空间、转向极限角度下与周边部件的安全间隙都在结构还原时做了边界校核。

　　从安装边界维度梳理，该直立转向节的整体外轮廓随悬挂布置走向延伸，上部滑柱对接位的两个叉耳间距匹配减震器下端安装座宽度，侧向卡钳支架安装面的法向角度保证制动卡钳装配后与制动盘的同轴对齐，下部摆臂连接孔的轴线方向与轮心定位基准保持设计角度，所有外露的铰接孔位都预留了衬套压装的配合余量，铸件本体上的减重凹槽在不削弱主承载截面的前提下掏空了非受力区域的多余材料，既降低了簧下质量，也减少了铸造过程中的厚壁热节。针对逆向建模作业，点云扫描数据完整覆盖了构件所有曲面与安装特征，拟合曲面时保留了铸造成型表面的自然过渡弧度，没有过度光整丢失实件的结构细节，结构工程师可直接基于该数模完成悬挂硬点匹配、卡钳适配校核、转向运动干涉检查，也可作为底盘改装、备件逆向开发、悬挂结构教学演示的参考载体，清晰呈现量产车型转向节从载荷分配、工艺成型到装配边界的完整设计逻辑。
