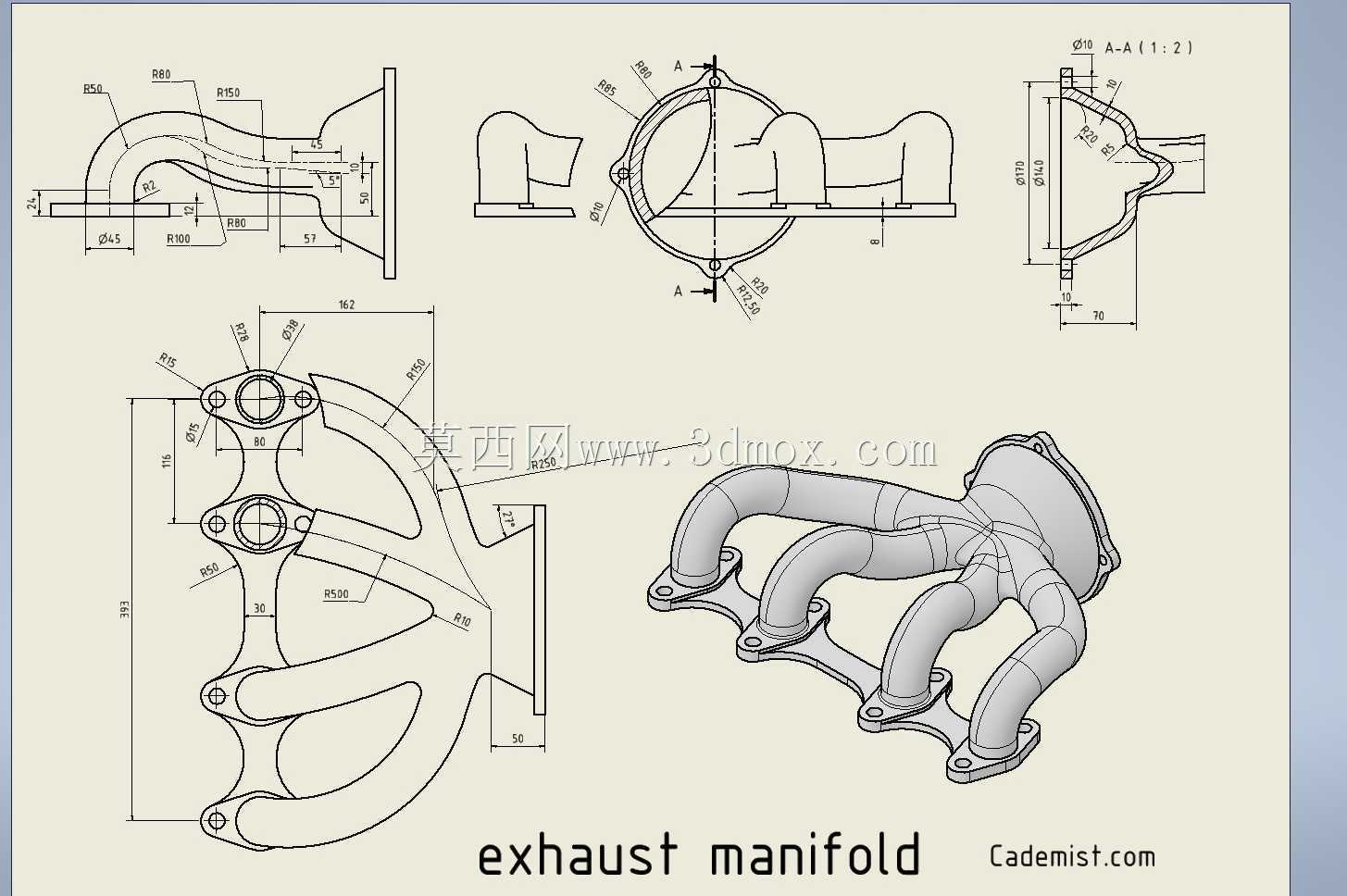

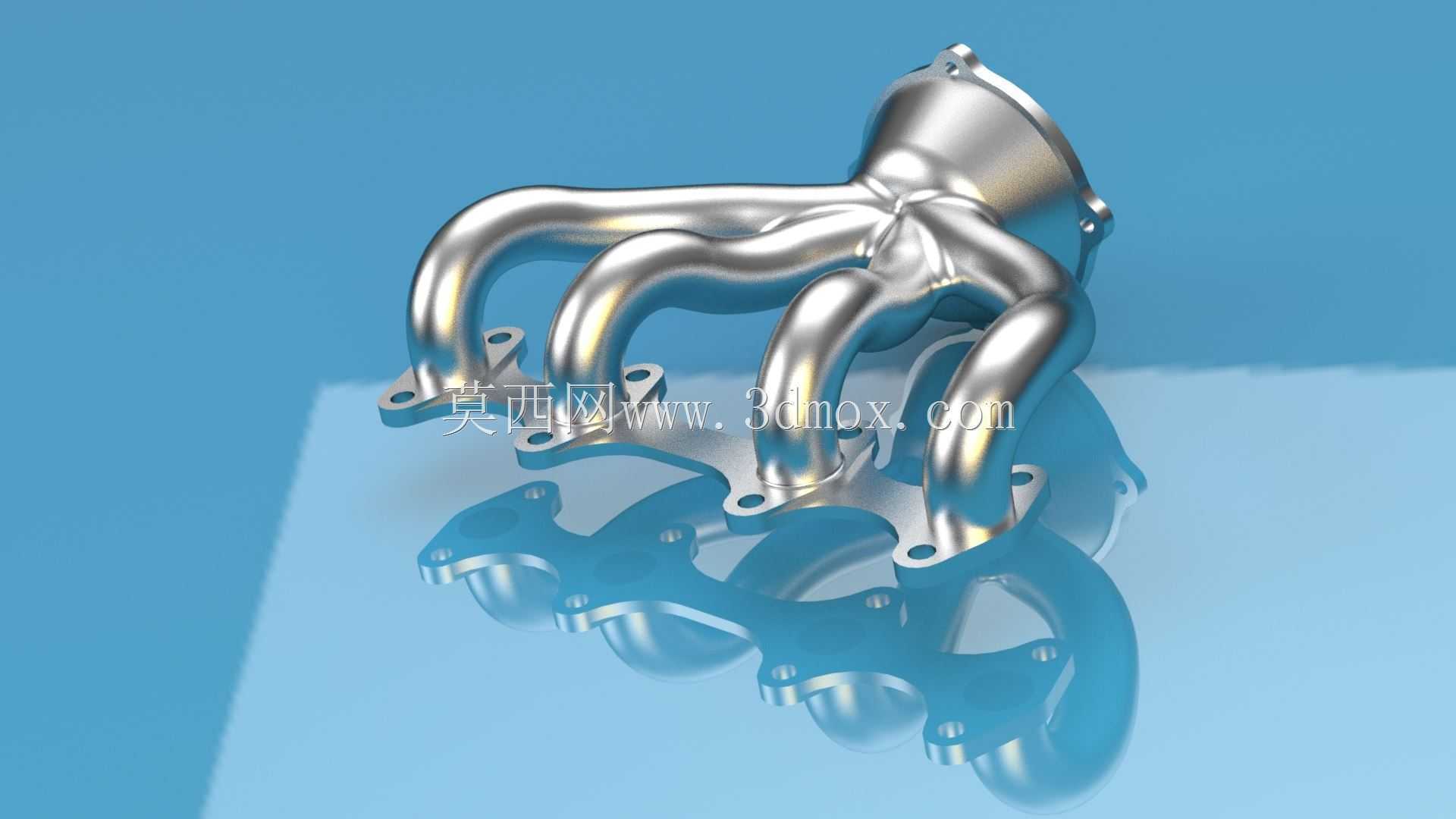

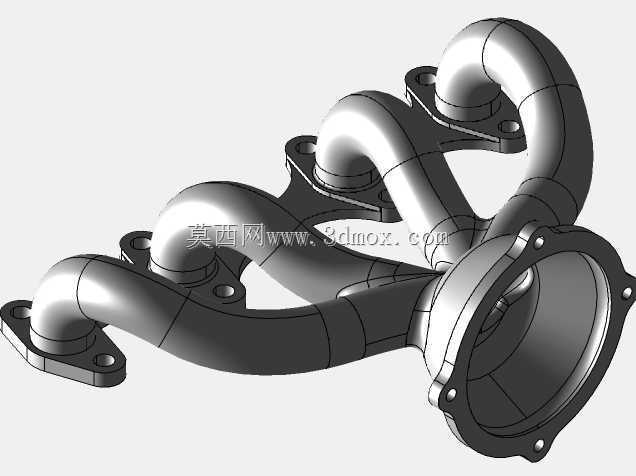

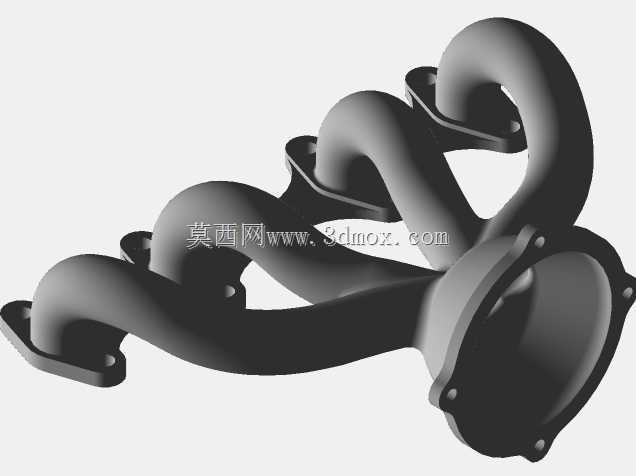

排气歧管位于发动机排气侧,直接承接各气缸排出的高温高压废气,是进排气系统中热负荷与结构约束都比较突出的零件。该模型呈现的是四缸机型常用的四出一汇合形式,四根独立支管从缸盖排气道口出发,经过空间弯曲后逐步收拢,最终汇入顶部的集中法兰,便于与涡轮增压器或下游排气管路连接。
从布置角度看,这类零件不能只按管路连通来处理。缸盖侧四个接口的孔位由发动机缸盖决定,支管法兰面需要与缸盖贴合,螺栓孔位置、密封面宽度和接口间距都属于硬边界;出口端则要兼顾增压器入口方位、机舱隔热空间以及周边悬置、线束和冷却管路的避让。模型中各支管采用连续空间曲线过渡,弯曲段没有生硬折角,目的在于降低废气转向时的局部阻力,同时减少气流在管壁内侧形成的强烈涡流。
四根支管长度与走向需要在有限空间内取得平衡。若支管长度差异过大,各缸排气脉冲到达汇合区的相位会明显不一致,影响扫气效果和低速扭矩响应;若一味追求等长,又可能造成管路与缸体、防火墙或转向部件干涉。因此设计时通常先固定缸盖接口和出口法兰,再通过三维骨架曲线调整每根支管的弯曲半径、抬升高度和汇合角度,使流道既满足走向顺畅,又控制整体包络尺寸。
管壁与法兰连接处是结构细化的重点。支管根部承受排气脉冲带来的交变热应力,圆角过小容易在热循环中产生裂纹;法兰面则需要保证足够的压紧宽度,以便密封垫均匀受压。模型中汇合区采用圆滑过渡,使多股气流在汇入主出口时逐渐合并,而不是在狭窄区域突然对冲。对于增压发动机,这一区域还关系到涡轮入口气流的稳定性,流道突变会造成涡轮前压力波动增大。
建模过程适合采用骨架驱动方式:先建立各缸接口中心、出口中心和空间引导线,再沿三维曲线扫掠生成管体,随后通过放样或布尔合并形成汇合腔。这样在调整支管走向时,只需修改曲线控制点即可驱动整体再生,便于反复检查干涉和曲率。弯管半径应避免小于工艺允许极限,若面向铸造,需要考虑壁厚均匀性和拔模方向;若面向焊接管件,则要关注弯管成型可行性与焊缝布置。
安装边界上,缸盖侧法兰的下表面决定零件与发动机的装配基准,出口法兰的朝向决定后续模块连接方式。整个歧管外轮廓不能侵入发动机罩盖和隔热板区域,法兰周边还要预留螺栓套筒或扳手空间。热态工作时零件会沿支管方向膨胀,固定点与滑动余量的设计也应在结构数模阶段同步考虑,避免把热应力直接传递到缸盖螺纹孔。
该结构可用于发动机排气系统教学、歧管方案布置、流道曲率检查以及铸造或焊接工艺前的结构评审,重点不在外观造型,而在于多约束条件下完成接口密封、气流组织、空间避让和热结构可靠性的统一。
