带安装支座的精密轴承组件三维结构设计

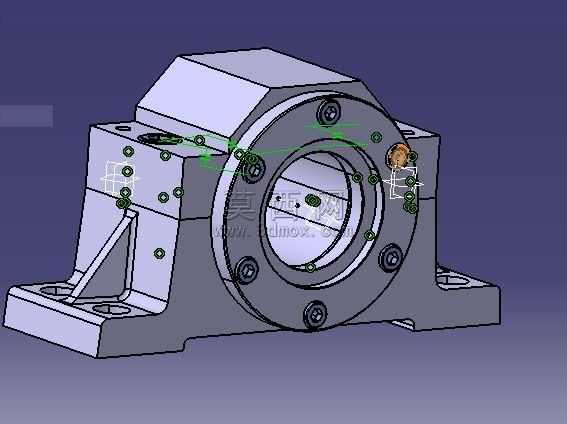

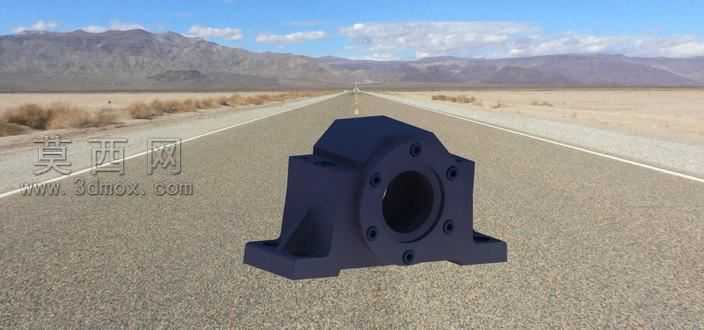

本作品为带集成安装支座的轴承组件三维建模成果，建模过程依托三维设计环境完成，从结构拆解到整体装配遵循机械设计的基准统一原则，首先确定轴承安装孔的中心轴线作为全局设计基准，依次构建外圈安装座、底部支撑脚、侧向加强筋等结构特征。建模阶段优先采用参数化草图绘制各截面轮廓，通过拉伸、凸台、切除等基础特征命令生成主体结构，针对轴承外圈的环形安装面、端盖连接螺纹孔、底部安装定位槽等细节结构，采用阵列、镜像、孔特征命令实现精准排布，保证所有连接孔位的位置度符合装配要求，侧向加强筋采用三角形支撑结构，通过筋特征命令生成后做圆角过渡处理，避免应力集中问题。装配环节按照实际装配逻辑依次导入轴承内圈、外圈、滚动体、密封端盖、连接紧固件等零部件，添加同轴度、贴合面、孔位对齐等装配约束，还原真实的装配关系，所有紧固件的规格、安装位置均参考通用机械设计标准设定，可直接用于装配干涉检查与运动仿真验证。材质与渲染处理上，对轴承主体支座赋予铸铁材质效果，调整表面粗糙度参数呈现哑光金属质感，轴承滚动体与内圈赋予轴承钢材质，添加轻微的金属反光效果区分不同零部件，连接螺栓赋予标准发黑紧固件材质，渲染阶段采用柔和的环境光搭配定向补光，清晰展现各部分结构的轮廓与装配层次，同时保留工程化的视觉风格，避免过度渲染偏离工业设计的实际展示需求。设计思路围绕轴承组件的实际安装使用场景展开，集成式的支座结构省去了额外配置轴承座的装配步骤，底部的安装孔设计适配常见的设备台面安装规格，端盖的密封结构可有效阻挡粉尘进入轴承滚道，延长轴承使用寿命，整体结构在保证支撑刚性的前提下通过加强筋设计优化了重量分布，兼顾了结构强度与轻量化需求，模型的所有特征均保留参数化编辑属性，可根据实际使用的轴径、安装尺寸需求快速调整参数完成变型设计，适用于通用机械设备的传动支撑结构设计参考，也可用于机械装配教学的演示案例。
