小型有刷直流电动马达三维结构设计

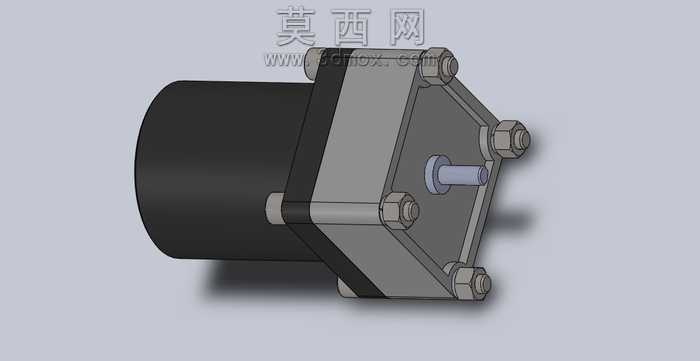

本电动马达三维模型采用SolidWorks软件完成全参数化建模，建模过程严格遵循小型直流有刷马达的实际生产尺寸比例，对马达的各个组成部件进行了独立的零件建模与虚拟装配，完整还原了该类动力元件的真实结构形态。模型主体分为定子外壳、转子输出端、接线固定端三个核心部分，其中定子外壳采用圆柱拉伸特征构建，表面做哑光黑色材质渲染，模拟实际马达外壳的工程塑料或喷塑金属质感，外壳与端盖的配合处做了精准的台阶面限位设计，还原真实产品的装配定位结构。端盖部分采用深灰色金属材质渲染，表面设置了三处对称分布的接线固定柱结构，固定柱上做了外螺纹特征与六角螺母的细节建模，还原马达接线端子的锁紧固定结构，每一处螺纹牙型都按照标准紧固件参数进行绘制，保证结构细节的还原度。输出轴部分采用金属亮面材质渲染，轴端做了扁位特征设计，匹配实际马达输出端与传动部件的连接需求，避免传动过程中出现打滑问题。建模过程中对所有零件的配合关系进行了严格的装配约束，外壳与端盖采用同轴心配合与端面重合配合，固定柱与螺母采用螺纹配合约束，输出轴与端盖的轴承位采用同轴心配合，保证整个装配体不存在干涉问题，可直接用于装配模拟、运动仿真等后续设计环节。材质渲染阶段针对不同部件的物理属性做了区分设置，外壳部分添加了轻微的磨砂质感粗糙度参数，金属端盖与输出轴部分添加了金属反射属性，螺母部件做了镀锌金属的质感调整，让整体模型的视觉效果更贴近真实工业产品的外观表现。设计过程中充分考虑了该类小型马达的应用场景，整体结构紧凑，安装固定位的尺寸符合常规小型机电产品的安装标准，可直接用于小型自动化设备、电动玩具、小型传动机构的配套设计参考，模型的所有特征均保留参数化设计属性，可根据实际设计需求调整马达的外径、长度、输出轴直径等核心参数，适配不同的安装使用场景。
