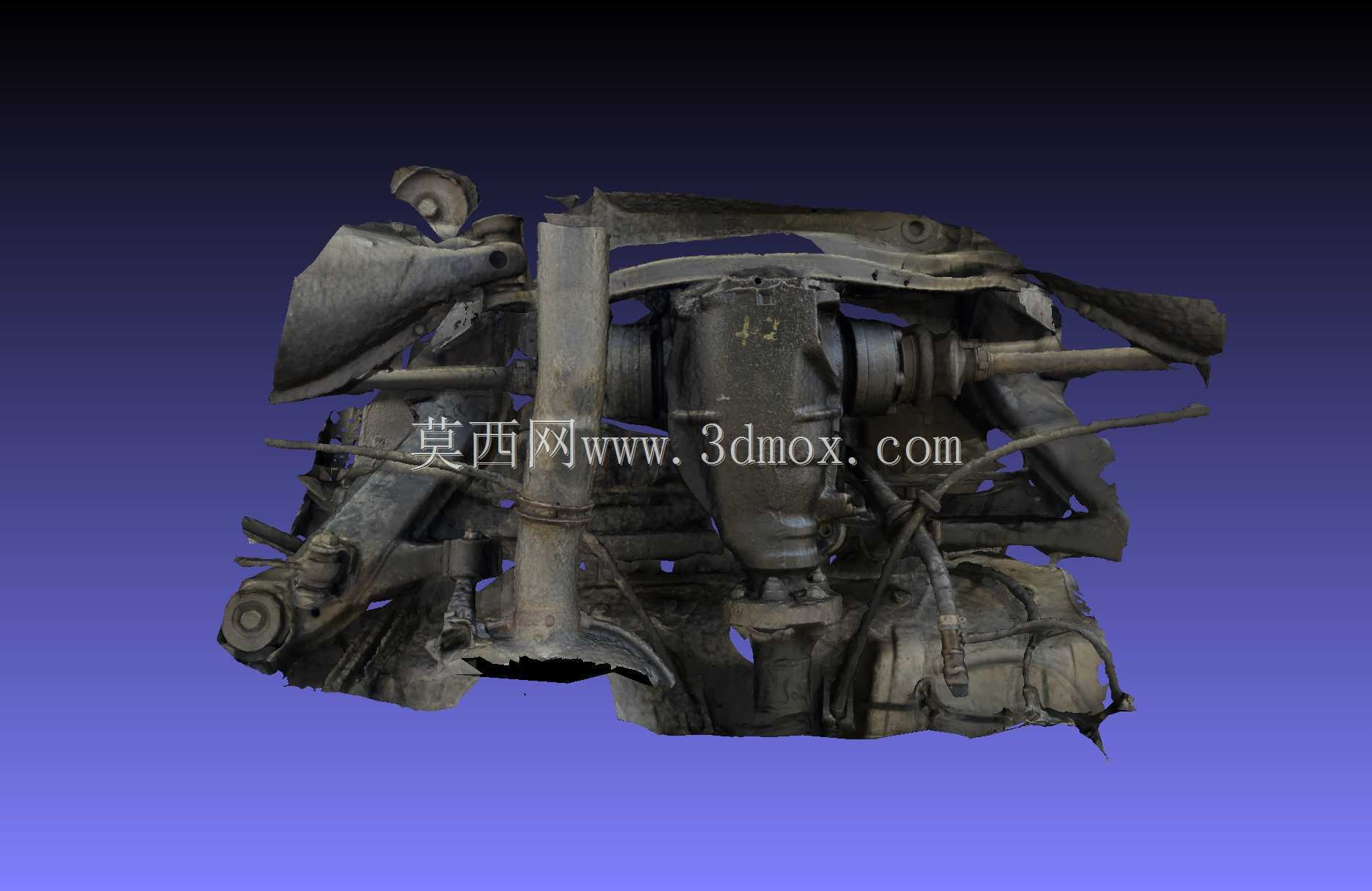

梅赛德斯W124后副车架原位扫描结构

　　后副车架位于轿车车身底部，是连接后桥、差速器、悬架导向件与车身承载点的关键总成。该三维结构以实车底部原位状态为基础，保留了副车架本体、差速器壳体、周边支架、管线、摆臂连接区域及安装界面的相对位置，能够为底盘逆向、改装校核、维修教学和零部件再设计提供直观参照。从工程使用角度看，后副车架并不是孤立支架，而是承担动力传递、悬架受力分配和振动隔离的复合承载模块。差速器输出的扭矩经半轴传递至车轮，制动与加速过程中产生的纵向力、转弯时的侧向力以及路面冲击，都会通过摆臂、减震器支座和衬套安装点汇入副车架，再传递到车身底板。因此，在建模或结构分析时，不能只关注外形轮廓，还要识别各铰接点、螺栓孔位、加强梁走向和避让空间。

　　原位扫描数据的价值在于把实车装配关系完整呈现出来：差速器与横梁的偏置位置、油管和线束的走向、支架与车身底板的间隙、周边钣金件的起伏，都直接影响后续件设计。若进行衬套更换、差速器升级或悬架强化，需要先确认安装孔间距、接合面朝向、最低点离地边界以及周边运动件包络。尤其在后桥跳动和转向工况下，半轴、摆臂、制动管路与副车架之间不能出现干涉。设计思路上，这类底盘总成通常采用横梁与纵臂组合的框架形式，在保证扭转刚度的同时通过橡胶衬套衰减振动。模型中可见多处弯折板件、焊接支架和厚重安装座，这些结构对应差速器承载、车身固定和悬架铰接等不同载荷路径。对于三维从业者，可依据该结构拆分硬点坐标，建立装配骨架，再围绕安装边界开展衬套座强化、护板设计或拆装工装规划。现场维修中，也可借助该模型判断举升支撑位置、部件拆卸顺序以及总成落下时所需的下方空间，避免因视线受阻造成管路损伤或孔位误判。
