沃尔沃乘用车型电动液压助力转向泵总成

　　这套电动助力转向泵总成的数模还原了沃尔沃S40、C70、C30、V50几款前驱平台车型的配套部件形态，在整车底盘附属件开发、售后替换件测绘、转向系统教学演示场景中都有很高参考价值。不同于传统由发动机曲轴通过皮带驱动的液压转向助力泵，该部件把驱动电机、液压泵体、控制阀体、储油腔集成在同一个黄色铸铝壳体内部，不需要依赖发动机运转输出动力，发动机熄火状态下依然可以提供转向助力，也省去了皮带轮、传动皮带、张紧轮整套外围驱动结构，机舱布置自由度大幅提升。

　　从实际装车用途来看，这类电液转向泵主要负责为液压助力转向机提供恒定压力的高压助力油，驾驶员转动方向盘时，转向机内部的阀芯根据转向力矩调整油道开度，高压油推动转向齿条动作，降低方向盘转动所需的手力。相比纯电动助力转向方案，电液液压助力保留了液压系统路感反馈线性、大载荷下助力输出充足的特点，在早年的紧凑型、中型乘用车平台上应用非常广泛。

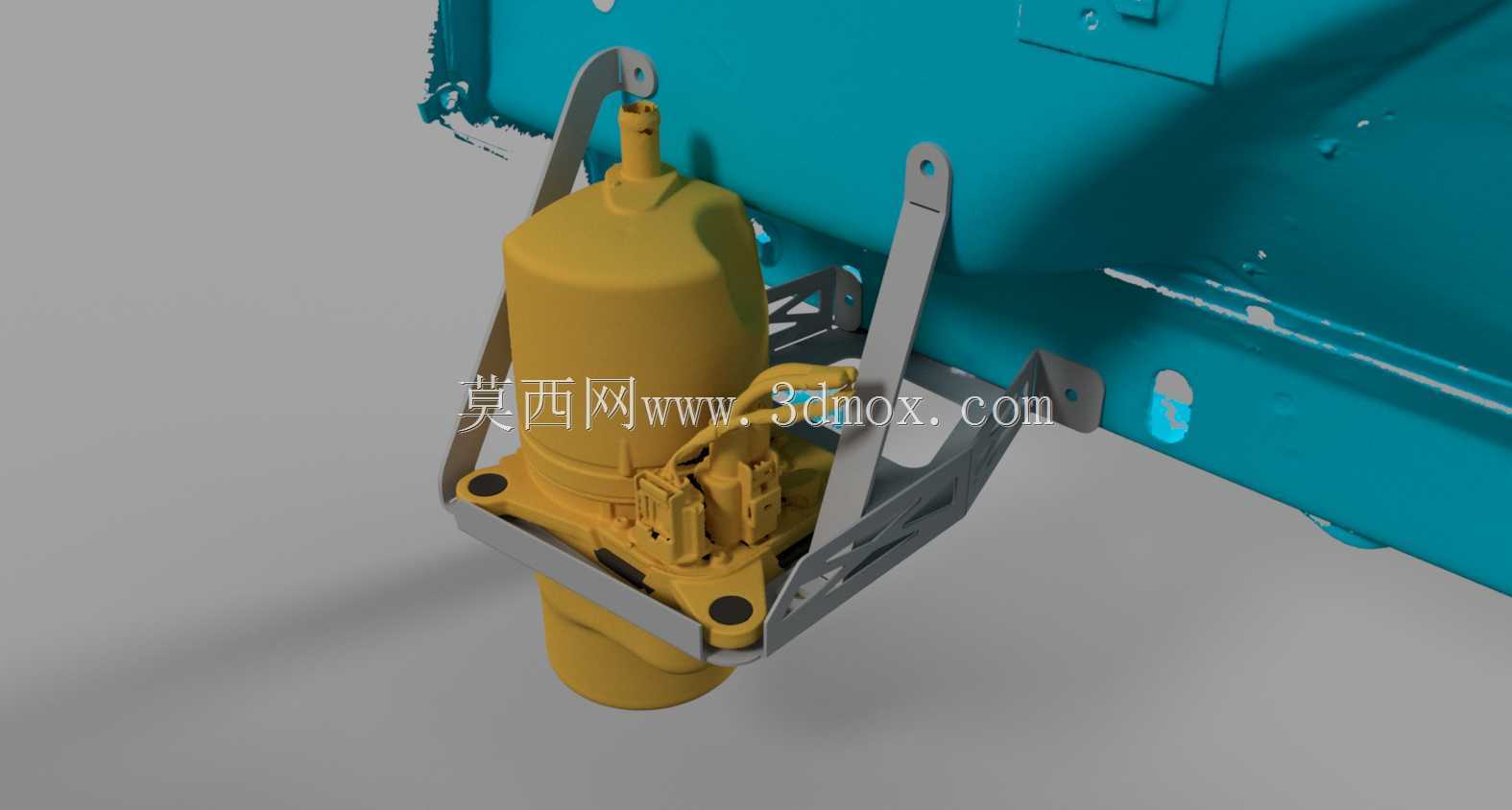

　　数模里完整呈现了泵体周边的冲压钢安装支架结构：支架采用折弯加焊接的成型工艺，上方预留两个带衬套的吊装固定点，下方通过环抱式箍带托住泵体中段的加强凸缘，支架上开有多组减重孔与定位缺口，既保证整车颠簸、急加减速工况下泵体不会出现窜动，也通过橡胶衬套过滤泵体工作时产生的高频振动，避免振动直接传递到车身钣金引发驾驶室异响。建模时支架的折弯圆角、焊接搭接边、安装孔位的同轴度公差都做了还原，结构工程师可以直接参考这套支架的受力路径：泵体工作时的自重、液压脉冲带来的径向载荷全部通过上下两处安装点分散到副车架或者机舱纵梁的安装面上，不会让泵体自身的铸铝壳体承受额外弯曲应力。

　　外形边界方面，泵体主体为阶梯圆柱造型，上部是电气接插件与油液加注口，侧面伸出的多针接插件负责连接整车车身控制器，接收车速、发动机转速、点火状态信号，控制器可以根据当前工况调整电机转速：原地打方向时提升泵油量保证助力轻盈，高速巡航时降低泵转速减少不必要的能耗与液压系统发热。下部圆柱段为储油与泵芯安装区域，整体径向尺寸紧凑，安装支架向外延伸的固定耳片需要在整车布置时和周边的半轴、防火墙隔热垫、冷却水管预留至少15mm以上的安全间隙，避免行车过程中运动部件干涉、或者高温热源烘烤泵体上的塑料接插件与油液密封件。

　　建模过程中也还原了壳体上的多处加强筋布局，铸铝壳体表面的纵横筋条既提升了壳体承压能力，也充当散热鳍片，把液压油工作产生的热量散发到流经机舱的空气中，不需要额外加装独立油冷器。整套数模的装配关系清晰，支架、泵体、接插件、固定箍带各自独立拆分，对于做底盘件逆向开发、售后件结构校验的工程人员来说，可以直接调取断面查看安装配合逻辑，也能在此基础上调整支架孔位适配不同车型的安装点，大幅缩短同类型电液助力泵的改型设计周期。
