雪佛兰液压制动助力增压泵结构

　　该部件属于乘用车辆液压制动系统中的助力执行单元，主要应用于雪佛兰系列车型的制动回路中，核心作用是利用液压压差放大驾驶员踩踏制动踏板的输入力，降低踏板操作强度，同时保证制动主缸能够获得稳定、足够的输出油压，让整车制动响应更线性，在频繁启停的城市路况、长距离下坡制动场景下，都能维持稳定的助力特性，避免制动踏板脚感发软、助力衰减的问题。

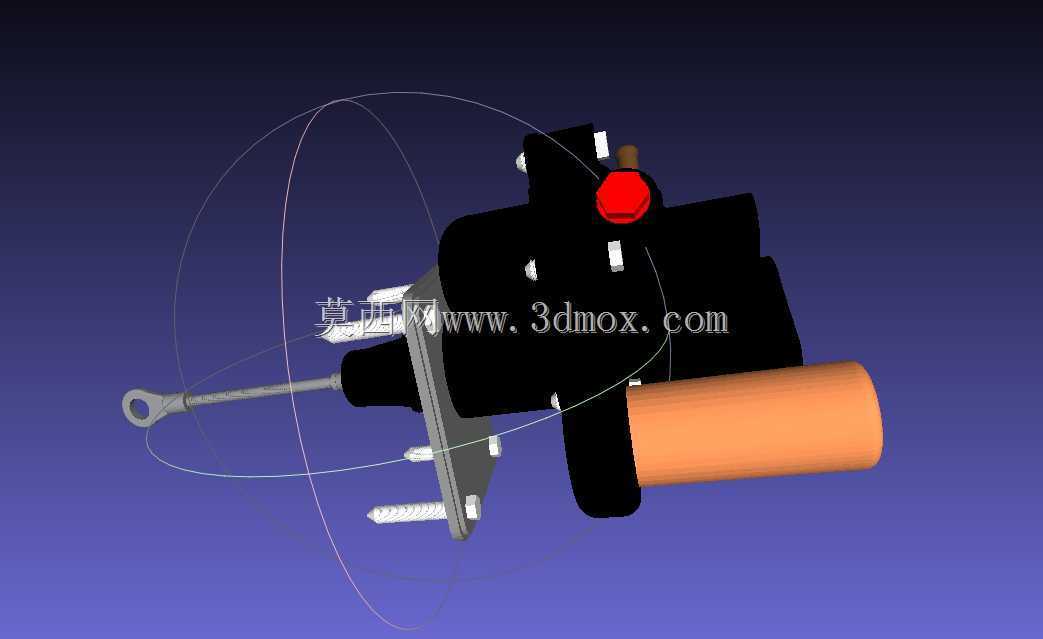

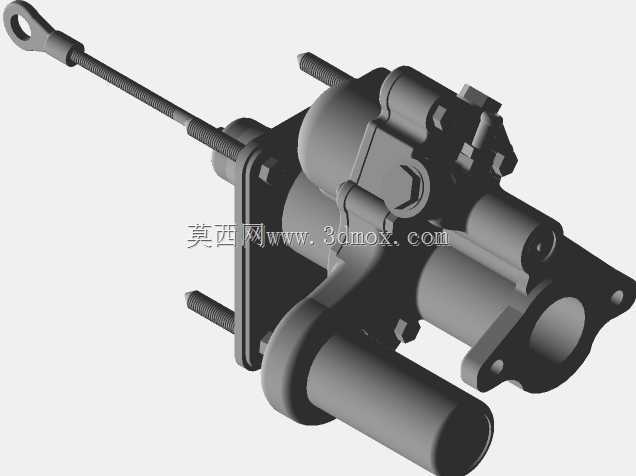

　　从整体结构布局来看，装置采用集成式铸铝本体设计，主体腔体分为助力腔、液压控制阀组、输出连接法兰三个核心区域，侧向伸出的长拉杆为踏板力输入轴，轴端加工有吊环连接孔，可直接与制动踏板摇臂铰接，拉杆中段设置螺纹调节段，能够在装配时微调踏板自由行程，适配不同驾驶舱的安装间距。本体侧面预留的两根带外螺纹的安装螺柱，用于将整个助力器固定在驾驶舱前围板上，螺柱的伸出长度、中心距均按照车型前围钣金的安装孔位匹配，安装时无需额外改制支架，螺柱配合锁紧螺母即可实现轴向固定，可承受制动过程中反复的反作用力冲击，不会出现松动偏移。

　　阀体部分集成了液压伺服控制阀、压力反馈柱塞与密封组件，外部的多组紧固螺栓将阀盖与主腔体压紧，结合面布置密封沟槽，装配后可承受制动回路的额定工作油压，不会出现液压油渗漏。本体端部的大口径法兰接口用于对接制动主缸，法兰面上的定位销孔可保证主缸与助力输出轴的同轴度，避免偏心加载导致密封件偏磨、输出卡滞；下部的管状接口为液压油通路，分别连接转向助力高压油路与制动回路，借助系统高压油源作为助力动力，相比传统真空助力器，不需要依赖发动机进气歧管的真空度，在涡轮增压车型、柴油车型上也能提供恒定的助力倍率，不会出现发动机高负荷工况下真空不足、助力下降的问题。

　　建模过程中完整还原了所有外部装配特征：拉杆的环眼结构、螺纹段牙型轮廓、安装螺柱的伸出长度、阀体螺栓的排布位置、法兰连接孔的孔径与定位尺寸，同时保留了各腔体的外部壁厚轮廓，结构工程师在做整车制动系统布置时，可以直接将该模型导入装配环境，核对前围板两侧的安装空间，确认拉杆运动行程与周边线束、管路的间隙，避免运动干涉；售后备件开发人员也可基于该结构核对安装匹配尺寸，保证替换件的装配兼容性。该助力器的安装边界需要重点关注：输入拉杆的轴向运动行程需预留足够空间，拉杆摆动角度不能超出铰接点的允许范围，液压油接口的对接方位要和整车管路走向匹配，法兰对接面的平面度公差需控制在要求范围内，才能保证主缸密封可靠，长期运行下不会出现油压泄漏、助力失效的故障。
