本田CBR600RR改装油底壳FSAE赛车适配结构

　　这套油底壳结构面向大学生方程式赛车的动力单元改装场景开发，原型取自本田CBR600RR摩托发动机，针对FSAE赛事里整车布置、离地间隙、润滑可靠性的特殊需求做了重新构型，没有沿用原厂摩托油底壳的曲面深腔造型。

　　从安装边界来看，整个壳体的上沿法兰完全匹配CBR600RR发动机缸体下端的结合面，法兰周圈均匀布置的螺栓孔位、定位销孔的孔距、孔径都和原厂安装基准一一对应，装配时不需要对缸体结合面做任何二次加工，密封面的平面度控制在发动机油底壳密封要求的公差范围内，搭配原厂密封垫或者成型密封胶都可以实现可靠的静密封，不会出现机油渗漏。

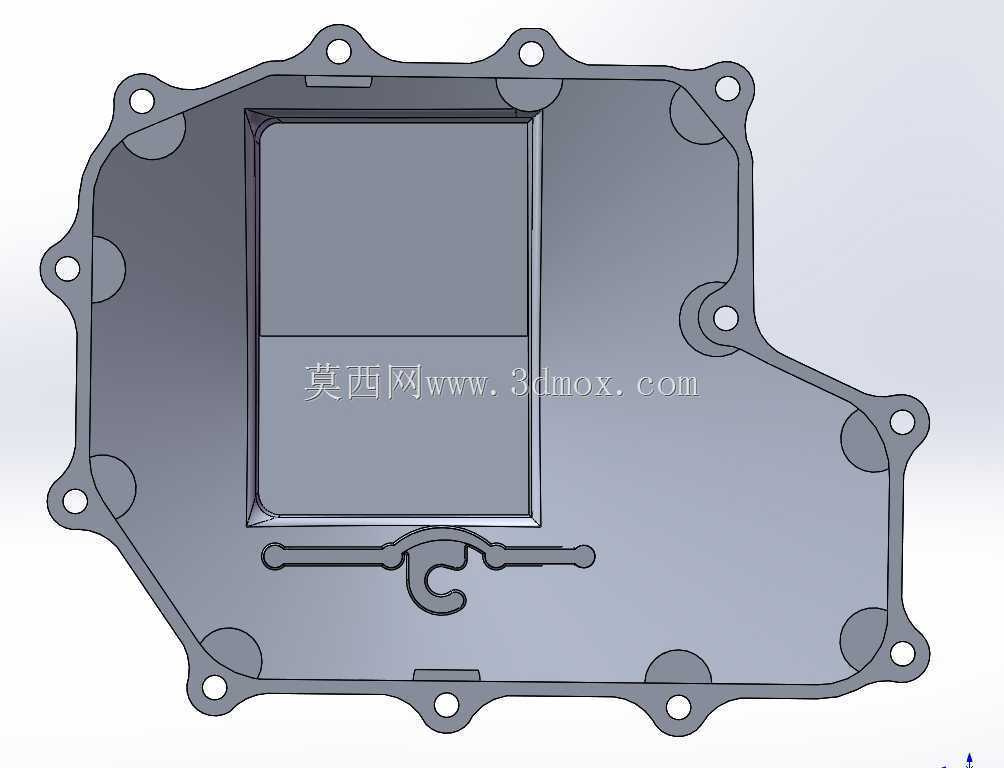

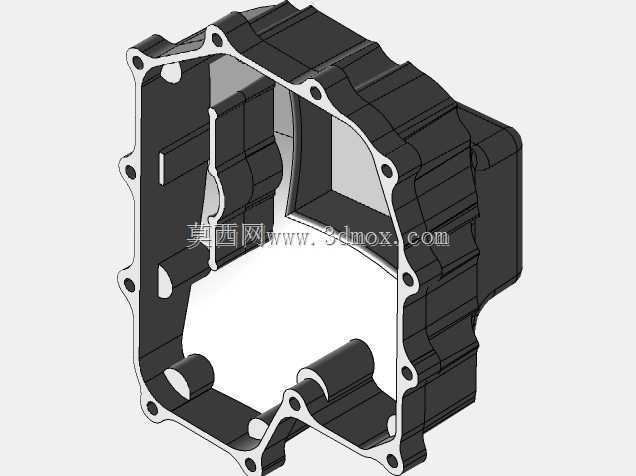

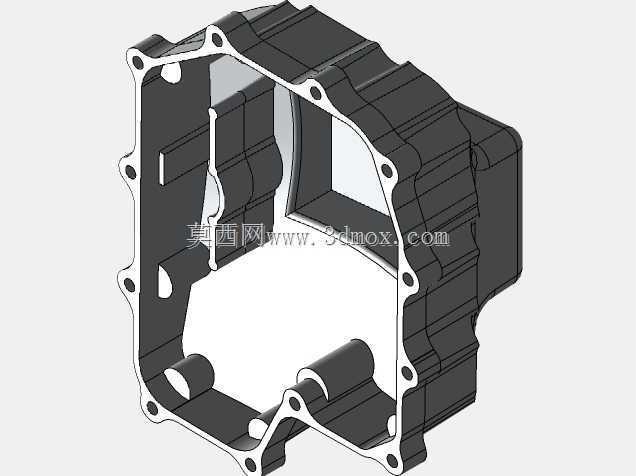

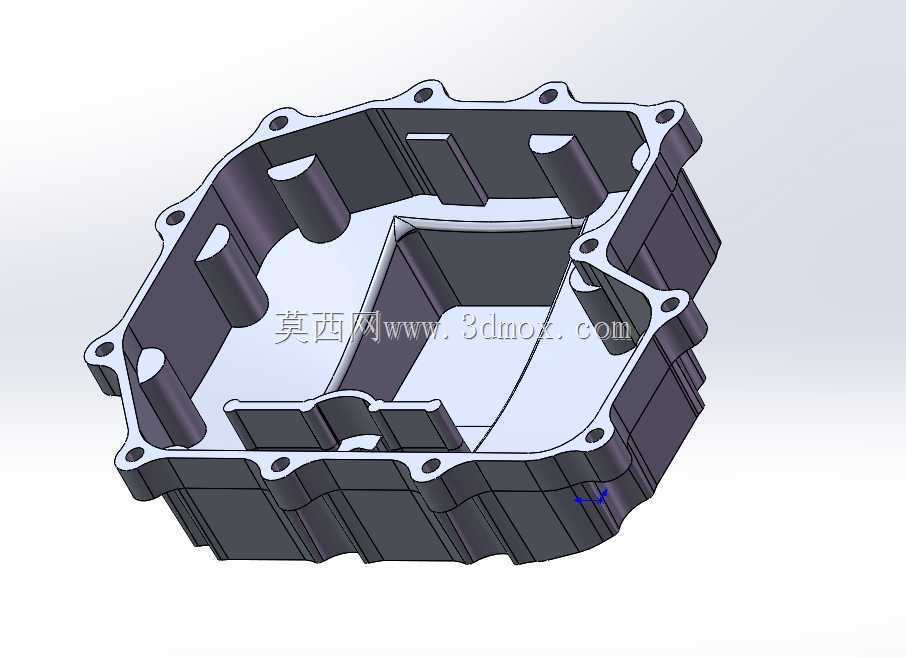

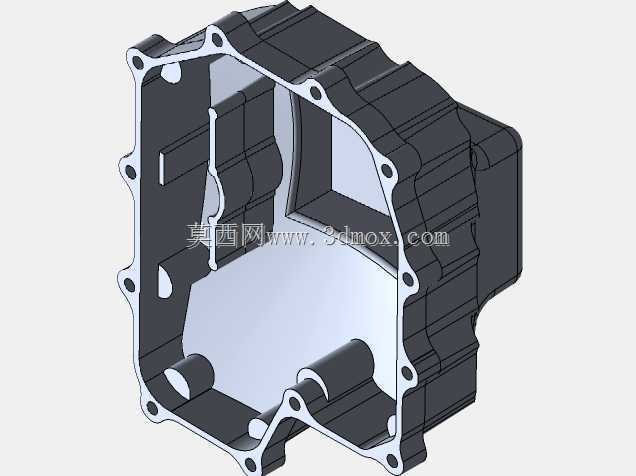

　　外形上壳体整体做了扁平化收型，外侧轮廓顺着方程式赛车车架内侧的避让空间走形，边角全部做了加强筋过渡，既把油底壳的最低高度压低，给赛车前轴之后的底部扩散器留出足够的气动空间，也避免赛道颠簸、侧倾工况下油底壳磕碰地面或者车架横梁。壳体内部预留了对应的挡油板安装位、机油集滤器容纳腔，在赛车持续大侧向加速度、急加速急减速的工况下，能约束油底壳内的机油液面晃动，保证机油泵始终可以吸入足量机油，避免高负荷弯道里出现机油泵吸空、发动机润滑失压的致命故障。

　　设计阶段先逆向扫描原厂发动机下端的安装点位，再结合FSAE赛车总布置给出的离地间隙、周边车架硬点、排气走线边界反复迭代壳体外形：法兰面厚度兼顾螺栓压紧力的分布均匀性，壳体侧壁的壁厚在满足压铸或者CNC加工工艺性的前提下做了减重优化，周圈的凸台、加强筋既提升壳体整体刚性，抵抗发动机工作带来的振动变形，也预留了机油温度传感器、机油放油螺塞的安装接口。

　　和原厂摩托油底壳相比，改装后的平底结构完全适配方程式赛车的低趴安装姿态，不需要切割车架或者改动发动机悬置位置，装车后发动机的安装高度可以进一步下调，帮助整车降低重心，提升弯道动态响应。壳体的内腔容积经过重新核算，既保留足够的机油储量满足赛事长时间高转速运转的散热需求，又不会因为腔体过大导致机油冗余重量增加，所有内部隔腔的走向都引导机油回流到集滤器所在的集油区域，在赛车正负加速度交替的工况下始终维持稳定的供油环境。
