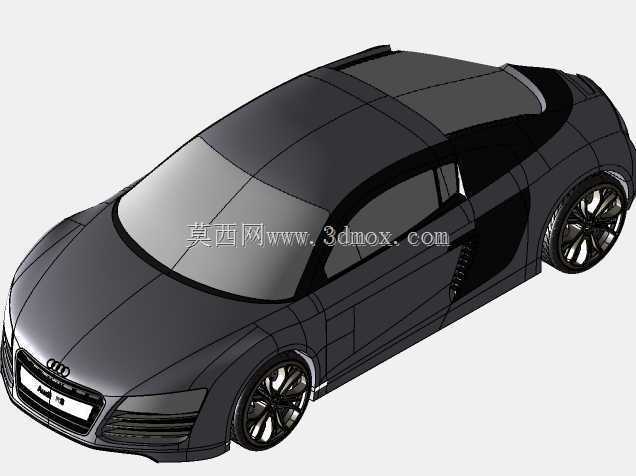

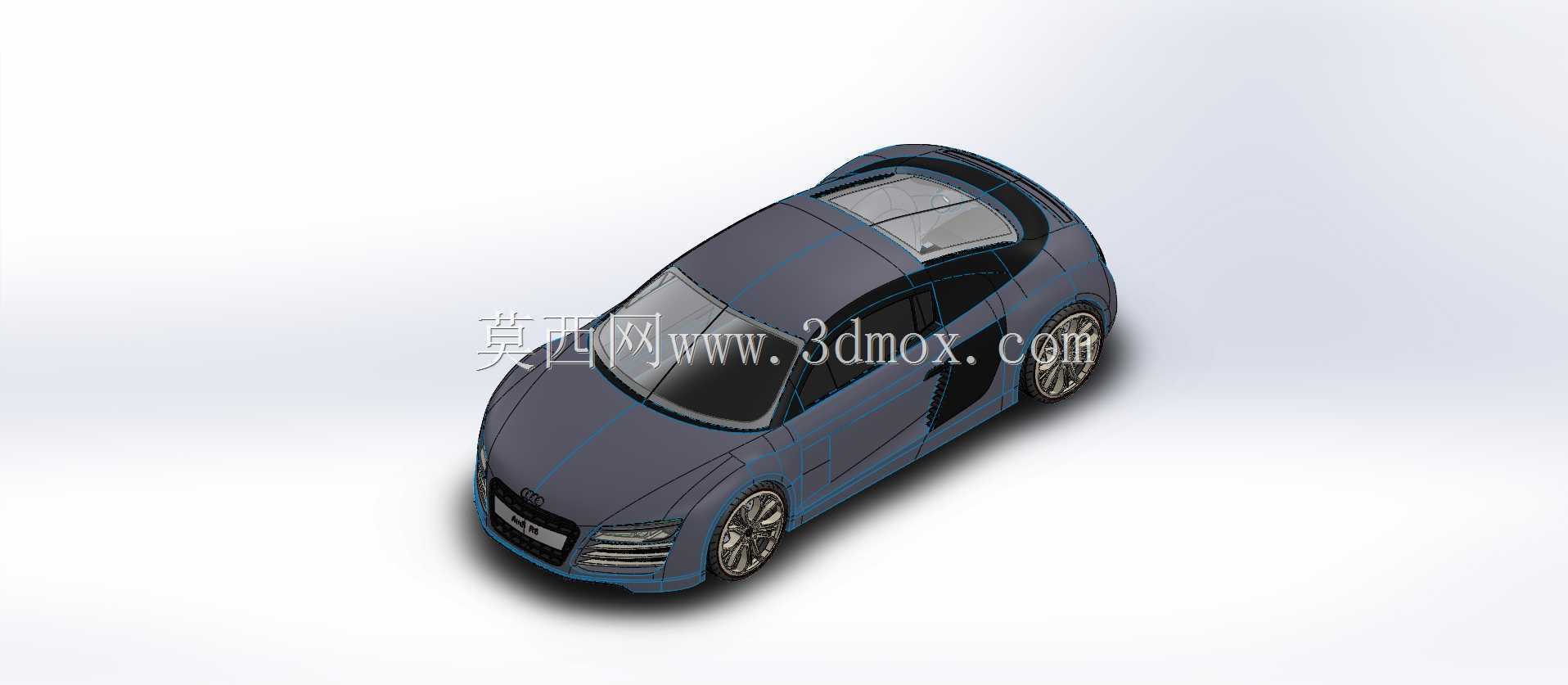

奥迪R8消音排气筒体曲面结构

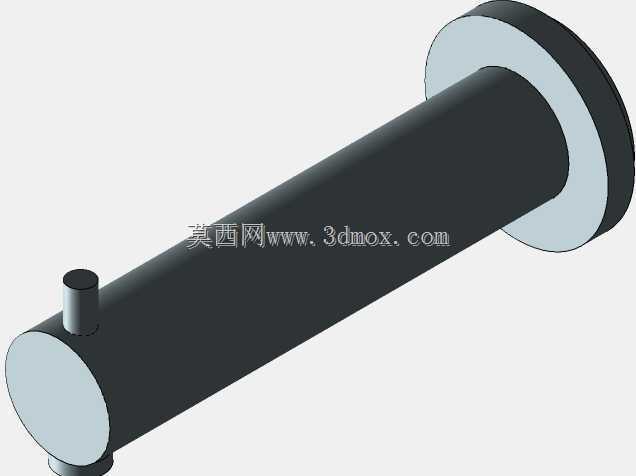

　　该结构围绕乘用车辆后段排气系统的筒体布置展开，主体采用长圆柱腔体形态，一端设置大直径外翻法兰盘，用于和车身侧排气安装位或前段管路形成贴合定位，另一端保留圆形封端轮廓，并在筒身靠近封端位置引出小直径侧向接口，可对应传感器安装、支管引出或排气辅助回路连接。实际装车场景中，这类筒体位于车辆底盘后部、后保险杠内侧区域，周边需要避让悬架杆件、后桥壳体、燃油管路、线束护板及车身底板，因此建模时不能只关注圆柱本身，还要把端部法兰厚度、侧向接口高度、筒体外径与周边包络空间一起校核。

　　从功能上看，长筒腔体为内部消声材料、隔板、穿孔管或导流结构预留了连续空间，废气进入后可沿轴向完成膨胀、导流和降噪；端部法兰承担密封与紧固边界，法兰面需要保持足够平面度，螺栓压紧后才能避免高温气体泄漏。侧向小接口的位置靠近筒体端部，轴线与主筒轴线垂直，建模时重点处理相贯线过渡：接口根部不能简单布尔相交后保留锐边，实际结构通常会通过圆角、翻边或焊接坡口释放应力，避免热循环工况下出现开裂。

　　设计思路上，曲面建模先确定主筒中心线与两端端面，再以旋转方式建立筒体和法兰的基础实体；大端法兰并非独立薄片，而是与筒壁形成连续承载区域，其外径明显大于筒身，既提供压紧面积，也限制装配时的轴向位置。小接口采用独立圆柱特征与主筒求交，随后修整相贯区域并添加过渡圆角，使外观曲面和焊接工艺逻辑一致。对于结构工程师而言，主筒长度决定底盘纵向占用，筒体外径决定离地间隙与隔热罩距离，法兰外径决定紧固件排布空间，侧向接口高度则影响上方护板和周边管线的避让。

　　安装边界方面，筒体应沿车辆纵向或略带倾角布置，法兰端朝向连接管路，封端端朝向车尾出气侧；装配时需保证法兰贴合面平行、接口朝向准确，并在筒身外部预留隔热板、吊耳或橡胶悬挂的固定位置。模型虽然呈现的是外部曲面壳体，但已经把排气系统中最常见的圆柱腔体、端部连接、侧向支管三类几何关系集中表达出来，可用于底盘布置校核、排气外观方案评审、焊接件结构拆解以及曲面建模练习。
