摩托车U2LED辅助射灯结构设计

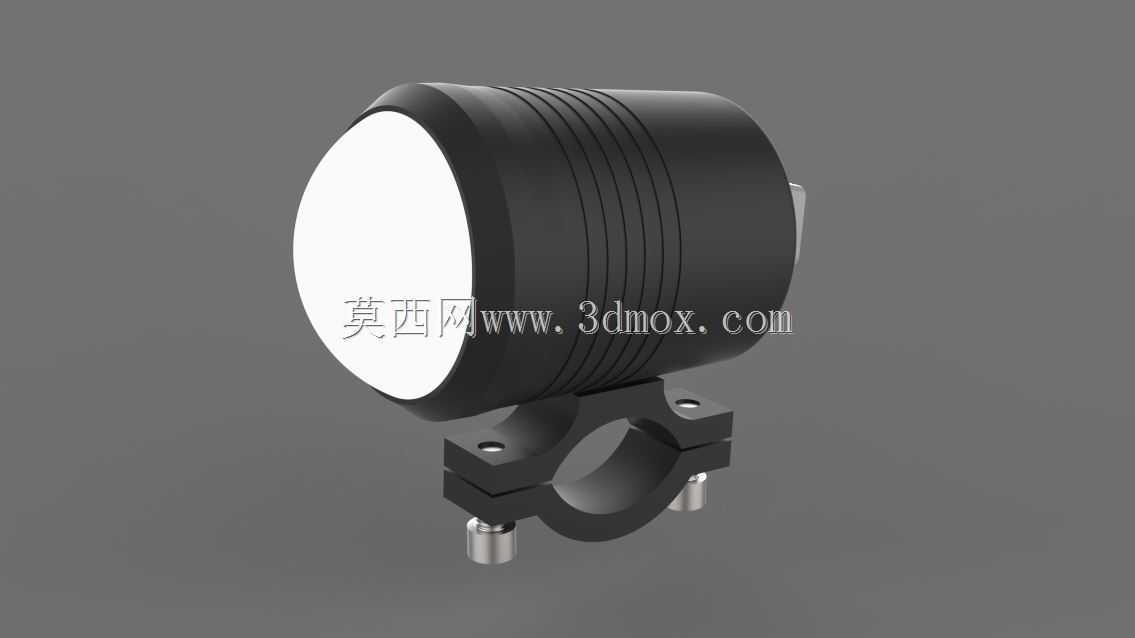

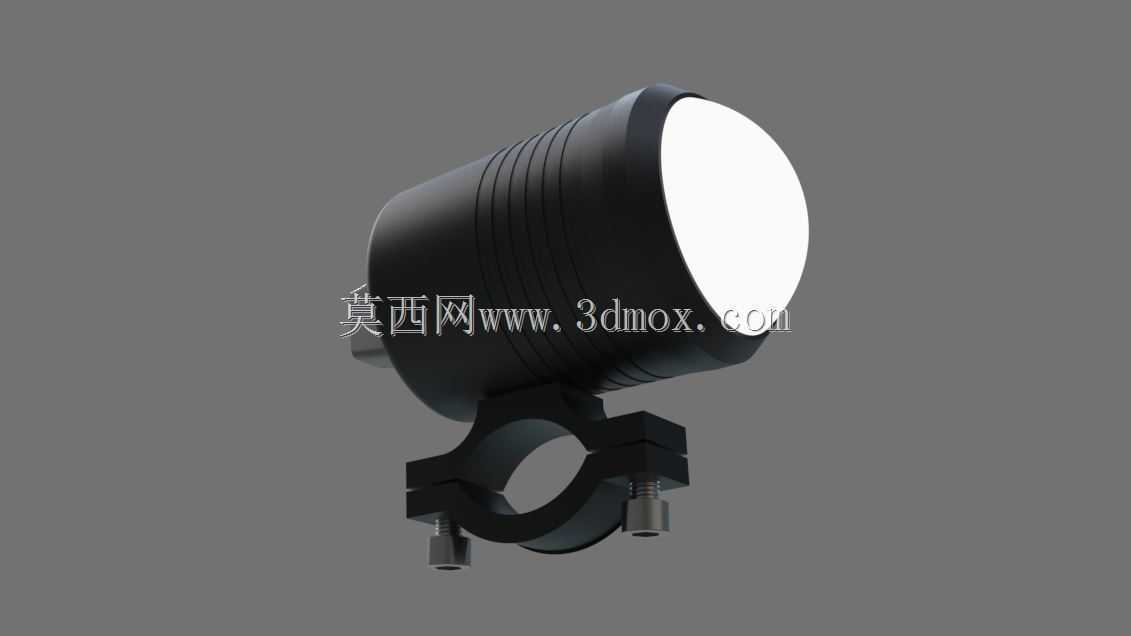

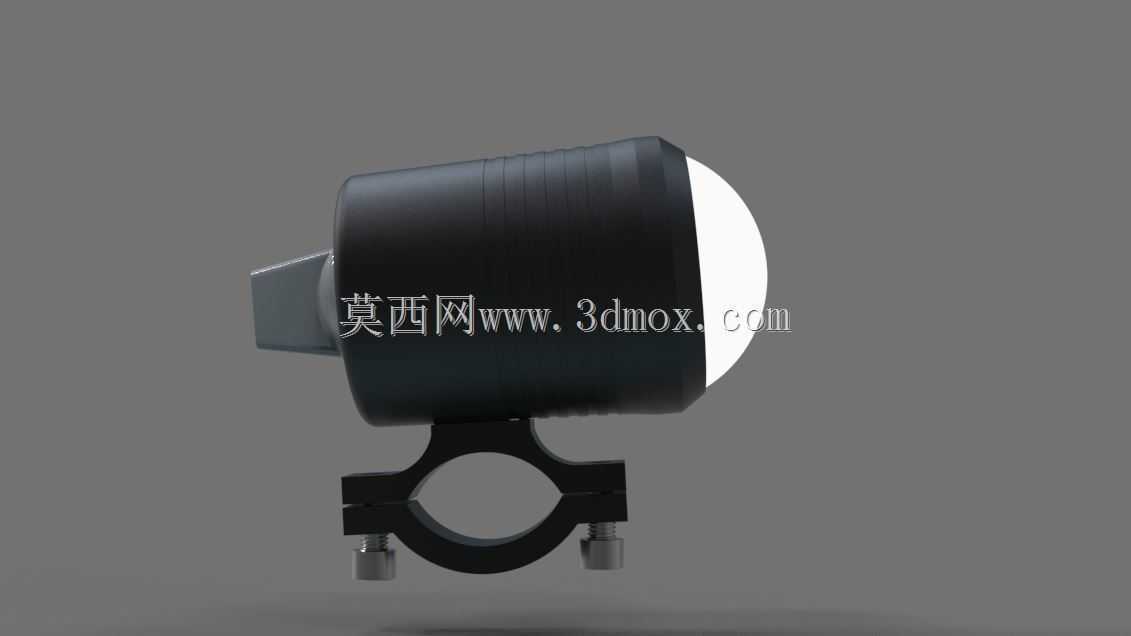

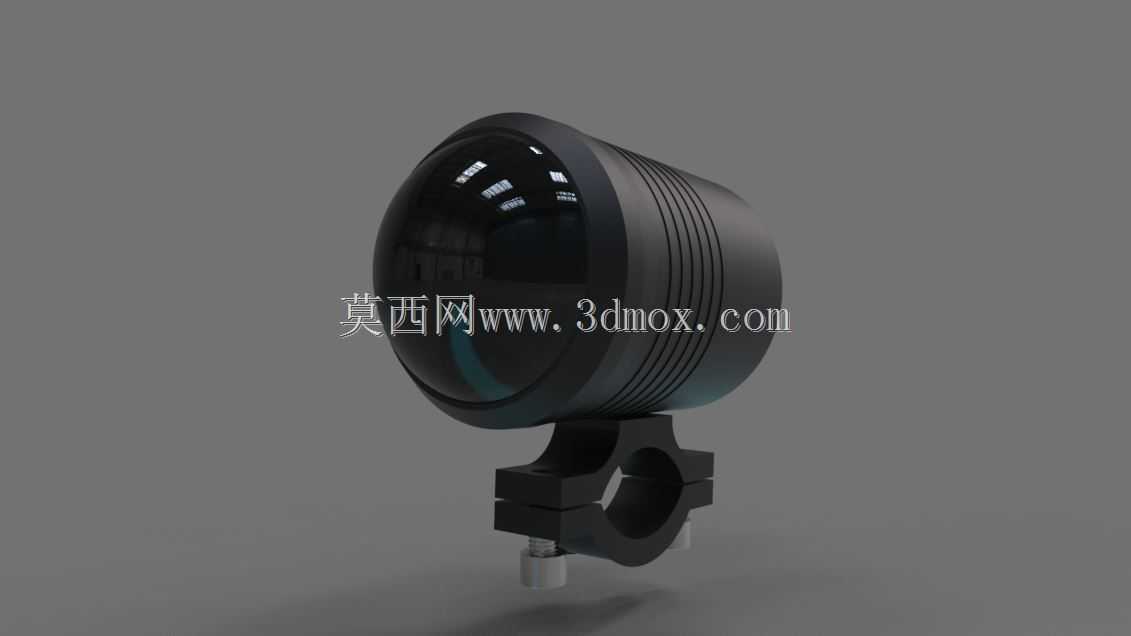

　　这套三维结构围绕两轮机动车夜间补光需求展开，主体为筒形LED辅助射灯，配套管夹式固定支座，可直接加装在摩托车前叉、护杠或车把附近的圆管上。灯体采用圆柱筒造型，前端为圆形出光面，后端封闭并预留接线空间，外壳外壁布置多道环形散热筋，利用行驶过程中的迎面气流带走LED工作热量，避免灯腔内部温度过高造成光衰。散热筋沿轴向均匀分布，既增加外壳与空气的接触面积，也提升筒身抗扭刚度，减少路面振动带来的壳体变形。

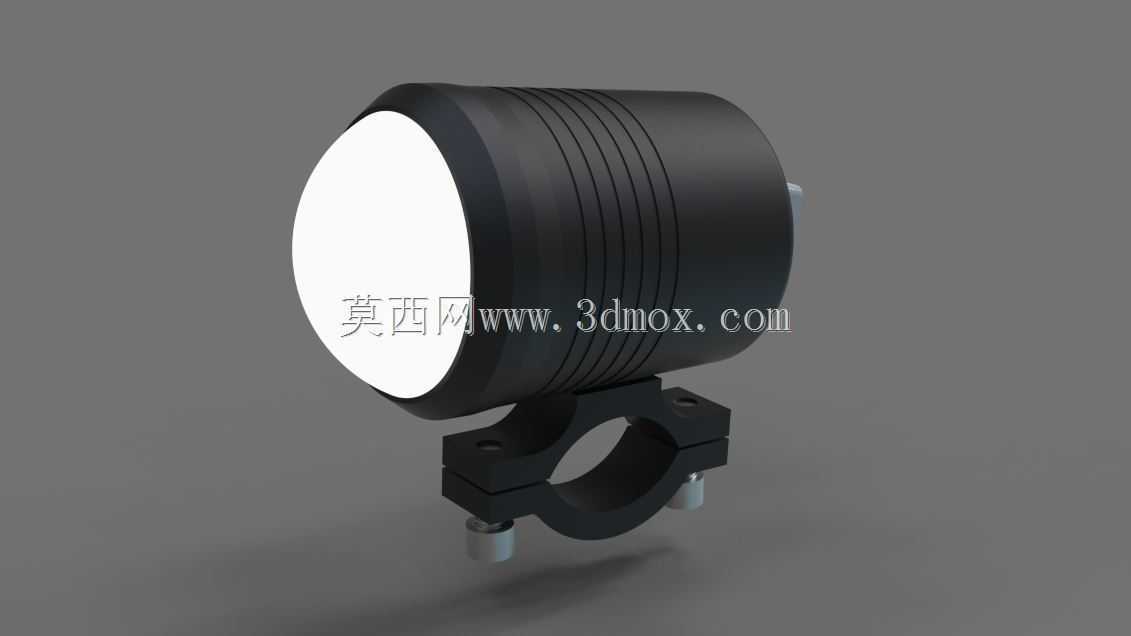

　　灯筒下方通过连接座过渡到抱箍结构，抱箍做成上下对合的夹块形式，环抱圆管后由两侧紧固件锁紧，安装时不需要在车架或护杠上打孔，只需选择对应管径的安装位置即可完成固定。夹块与灯体之间保留装配贴合面，锁紧后可限制射灯绕管转动；实际装车时还可在夹块内侧增加防滑垫片，进一步适应颠簸路况。支座下方露出的紧固端头采用标准外六角结构，现场用常规扳手即可完成装调，维修和角度调整都比较方便。

　　从使用场景看，这类辅助灯并不替代原车前照灯，而是在乡村道路、山路、夜间施工路段或雨雾天气下提供更宽、更远的侧向补光。骑手在弯道中可以借助辅助灯扩大路肩和弯道内侧视野，在会车或编队行驶时也能根据接线方式控制开关，避免对其他道路使用者造成干扰。灯体轴线方向可随抱箍位置和连接角度进行微调，设计时需要预留足够的俯仰调节量，使光斑中心落在车辆前方有效照明区域，同时避免灯光过高直射对向驾驶员视线。

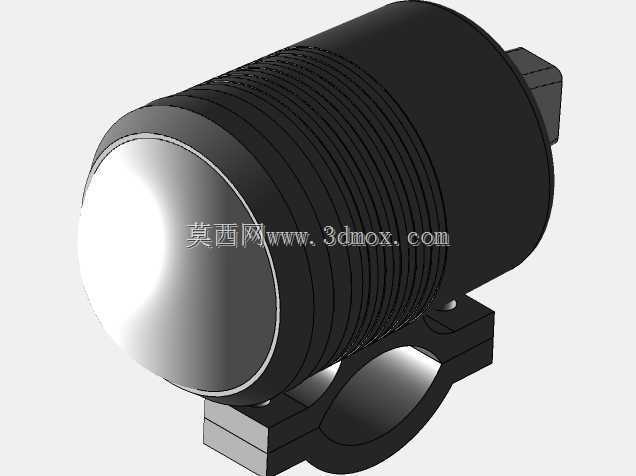

　　结构建模时，筒身、散热筋、前端透光区、后端盖、连接支架和抱箍分块表达，便于后续拆件做机加工、压铸或型材加工方案。筒壁厚度要兼顾散热和重量，过薄会导致螺纹连接强度不足，过厚则增加车头非簧载区域的负担。抱箍内孔直径需要围绕常见护杠和车把管径设定边界，开口量和锁紧行程要覆盖管材公差；两侧螺栓孔位置应避开灯体最低处，防止积水和泥沙堆积。灯腔内部还要考虑LED基板、反光杯或透镜、密封垫圈、防水引线接头的布置空间，出线端建议从支座后侧或灯体尾部走线，使线束沿车架管束固定，减少转向时拉扯。

　　整体外形紧凑，圆柱形灯头有利于降低风阻，环形筋条在视觉上也形成明显的散热特征。安装边界主要集中在抱箍内孔、螺栓锁紧空间和灯体旋转包络上，设计校核时应模拟最大转向角和悬架压缩状态，确认灯体不会与前轮、挡泥板、刹车管路发生干涉。
