18mm规格UNF螺纹嵌入式鹰眼LED指示灯

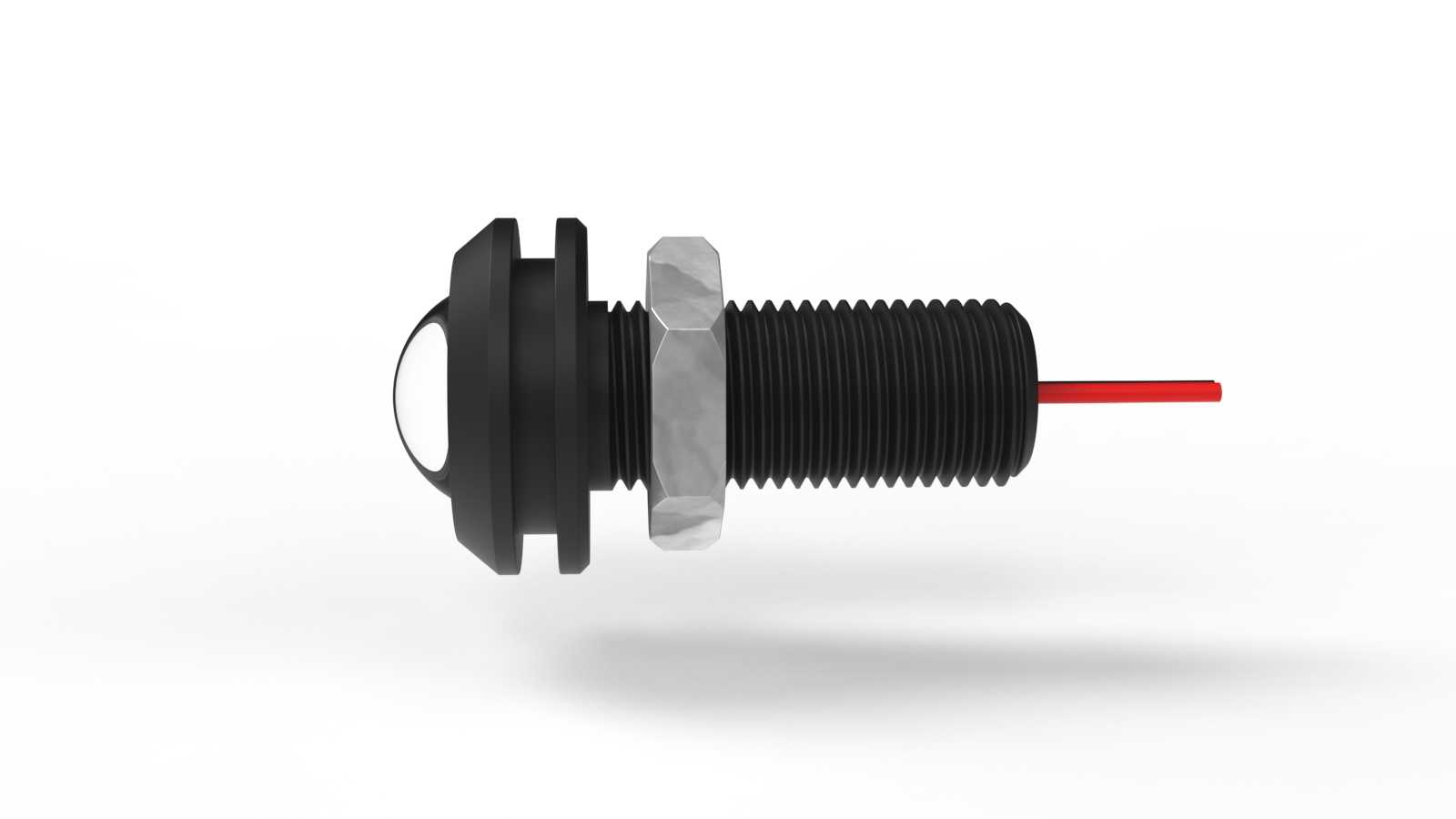

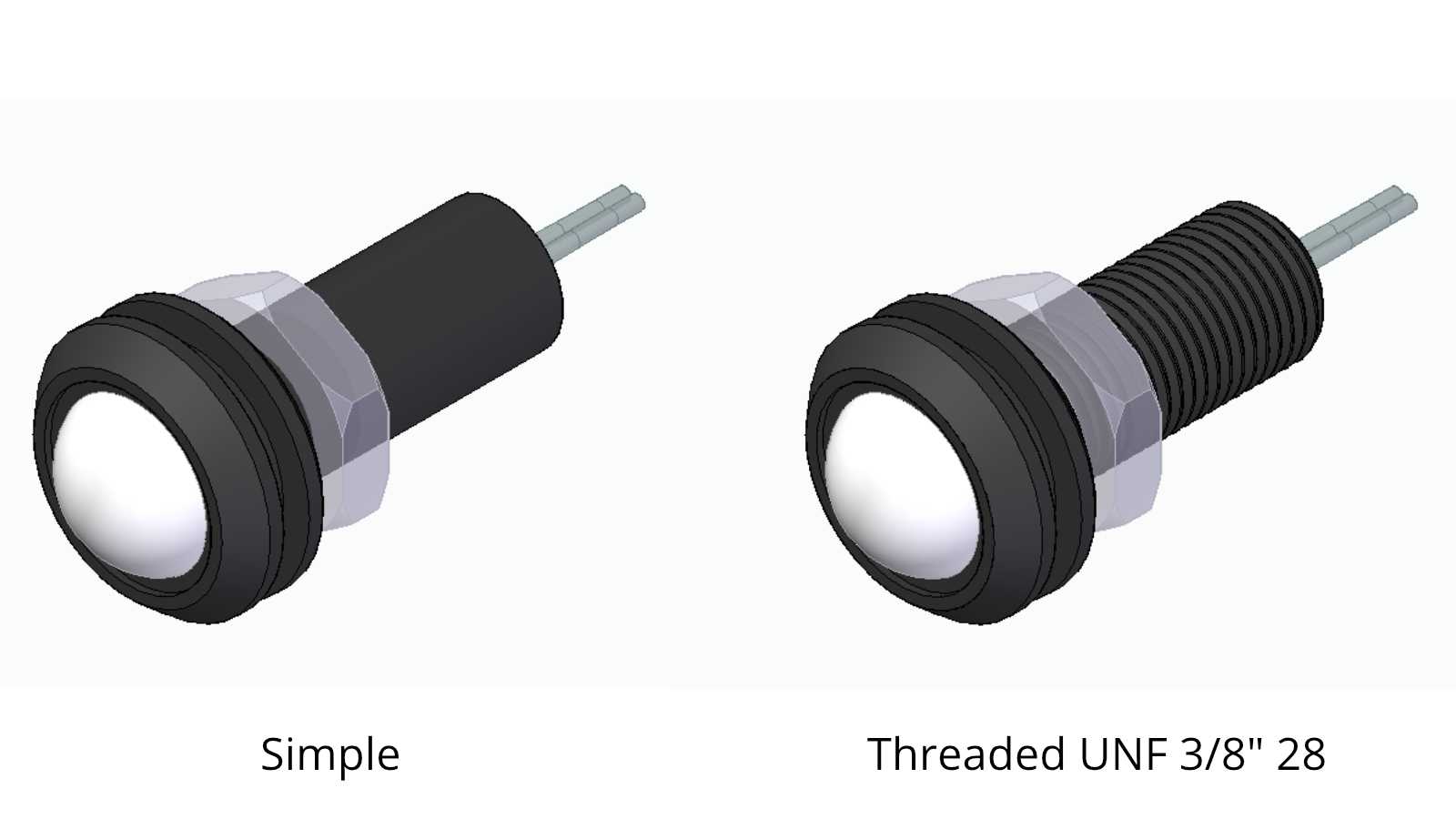

　　做设备电控面板、小型改装照明结构设计快十年，这类18mm直径的鹰眼LED是我建模库里调用频次很高的一类元件，这次做的这款带UNF 3/8"28螺纹的版本，特意把尾部出线端的螺纹段做了简化无螺锉处理，就是为了适配大批量组装的产线需求——之前用带全螺纹锉纹的同规格灯，工人穿面板的时候经常卡密封胶圈，要么拧歪了刮花面板开孔边缘的喷涂层，要么胶圈被螺纹毛刺刮破导致IP防护等级不达标，改了这个结构之后，穿板的时候顺滑很多，组装单台设备的指示灯安装时间能省将近十秒，批量走货的时候这个效率提升很可观。

　　先讲实际用的场景，这类小尺寸鹰眼灯最开始是改装圈用在摩托车、电动车的辅助示宽、日行照明上，后来工业领域用得越来越多：小型自动化设备的状态指示、机柜内部的局部补光、户外便携设备的工作照明、甚至特种车辆的内饰辅助照明都能见到它的身影。选18mm这个直径不是随便定的，行业里常规的面板开孔，16、18、22mm是三个最通用的尺寸，18mm刚好卡在小型指示和局部照明的平衡点上——比16mm的发光面大一圈，照明覆盖范围够，又不会像22mm的那样占太多面板空间，做紧凑型设备的面板布局的时候不会挤掉按钮、急停开关的安装位置。

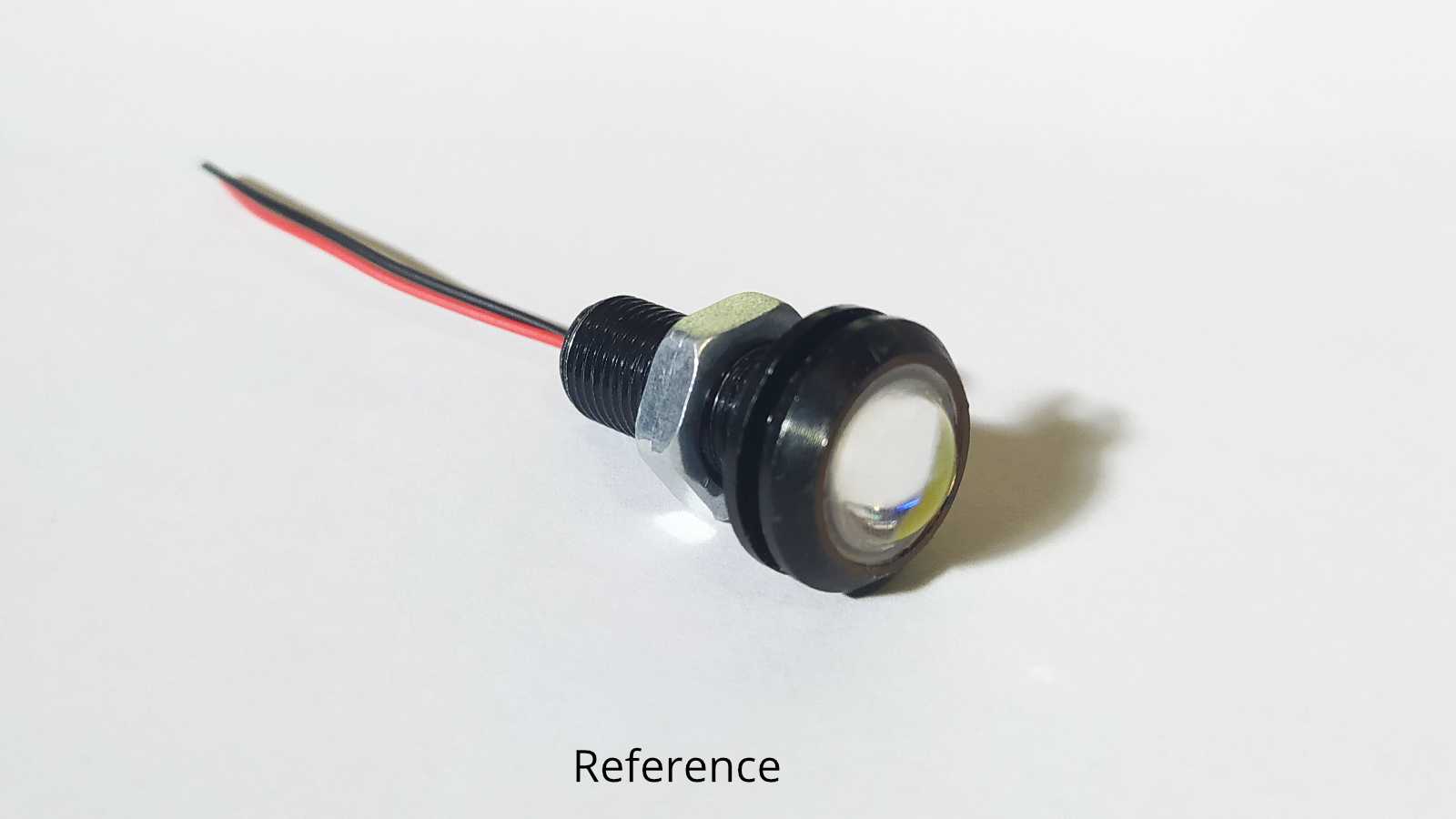

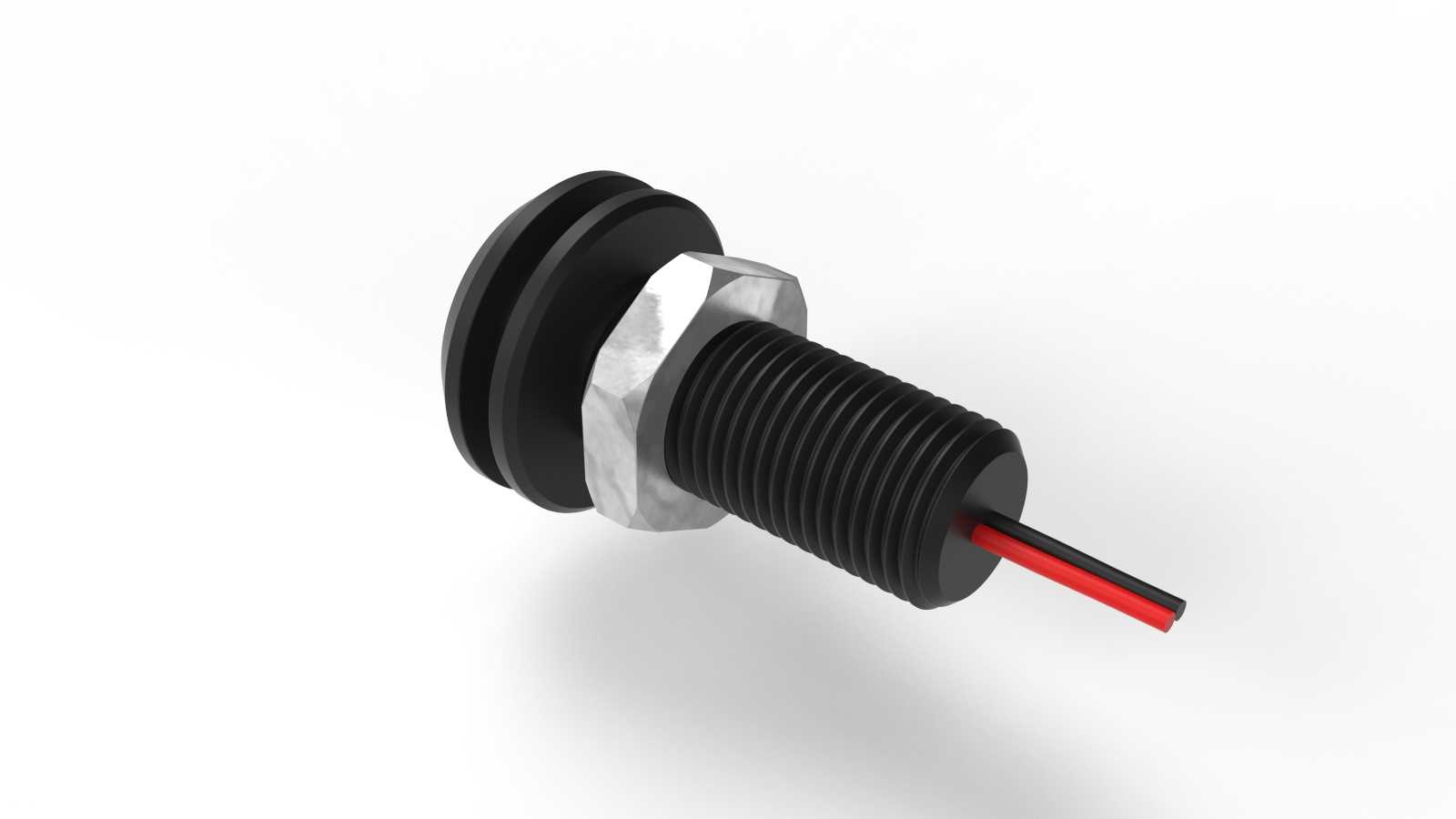

　　安装结构上，这款灯用的是UNF 3/8"28的细牙螺纹，细牙螺纹的优势是锁止之后的防松性能比粗牙好，设备在有振动的工况下用，不用额外打螺纹胶也不容易松脱，配套的六角锁紧螺母是对边14mm的标准尺寸，普通的开口扳手、套筒都能直接拧，不用定制特殊工装。安装边界我在建模的时候特意留了余量：面板适配厚度从1mm到6mm都能覆盖，薄的钣金面板、厚的工程塑料面板甚至薄铝板都能装，螺纹段的有效啮合长度留了8mm，就算加1mm厚的橡胶密封垫、2mm厚的面板标识牌，剩下的螺纹啮合长度也能满足锁止强度要求，不会出现拧到位了还滑牙的情况。

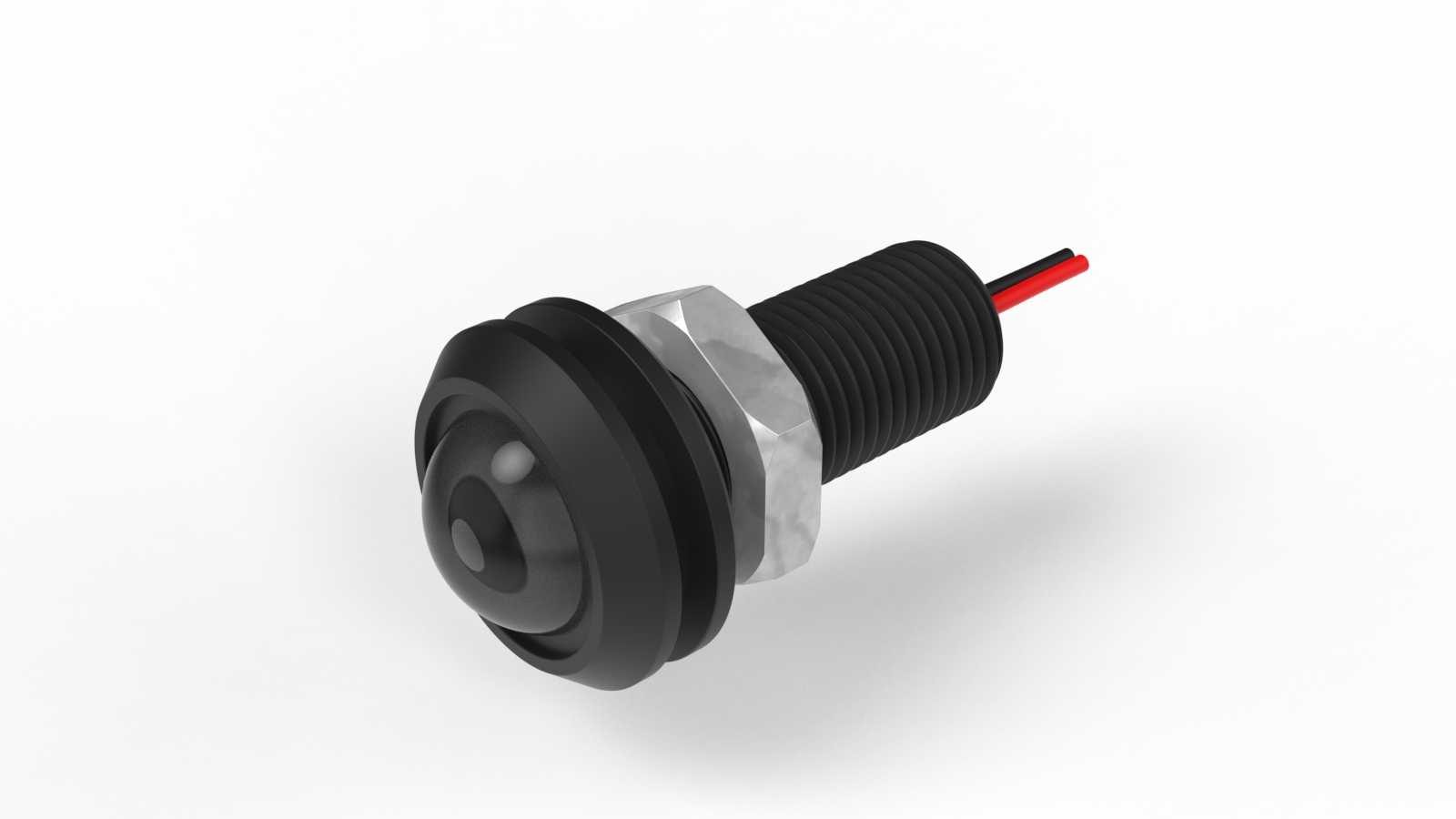

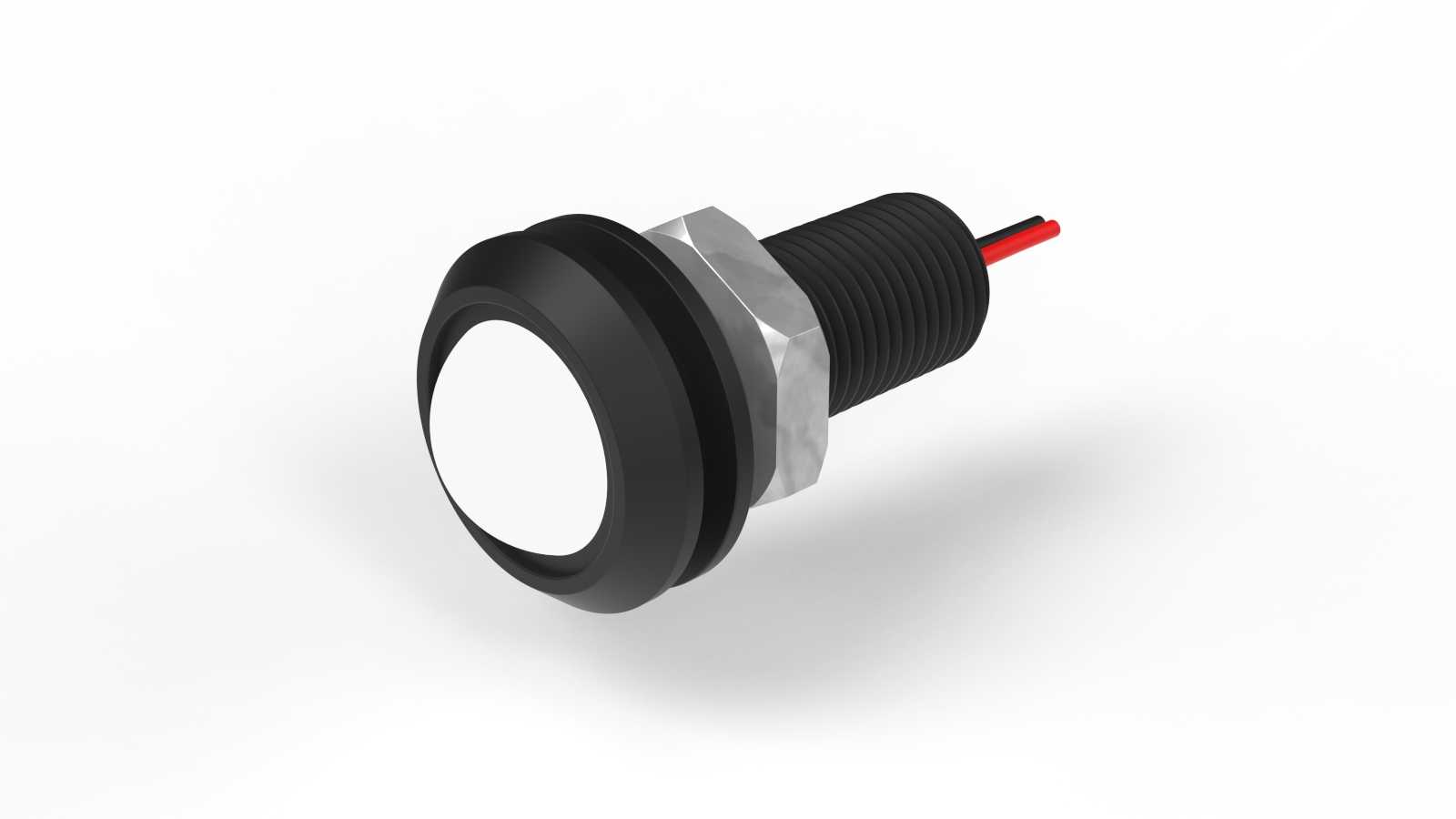

　　结构设计上，灯头部分做了台阶式的防水沿，比安装面板的接触面高出1.2mm，装了密封胶圈之后，胶圈被压在防水沿和面板之间，正面淋水、溅水的时候水会顺着防水沿流走，不会渗到面板背面，能满足IP65的正面防护要求，用在户外设备、有切削液飞溅的机床上也没问题。发光面是平的磨砂PC罩，不是凸面的聚光款，出光角度大概120度，做状态指示的时候不会因为视角偏了就看不到亮灯，做局部补光的时候光线也够柔和，不会产生刺眼的光斑影响操作人员视线。尾部出线是两根22AWG的特氟龙绝缘导线，红正黑负的标准线色，线长留了150mm，接设备内部的接线端子不用额外延长，导线和灯体的连接位置做了应力释放凸台，拉扯导线的时候不会把线芯从灯座里扯出来，之前碰到过不少廉价灯，组装的时候稍微用点力拉线就把内部焊点扯脱，返修特别麻烦，这个结构细节在建模的时候就特意做了加强。

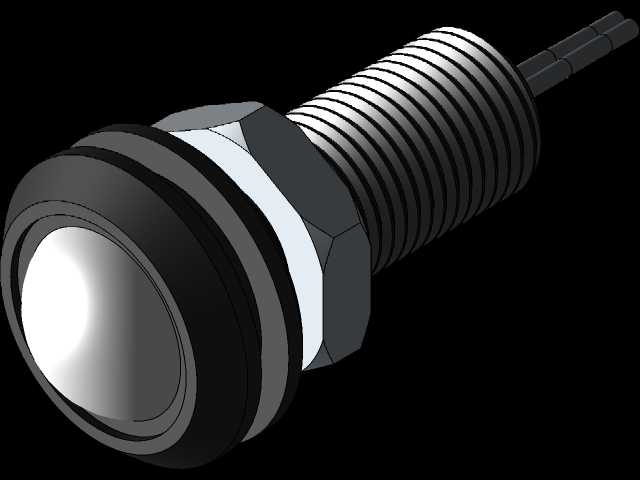

　　建模的时候我把没必要的细节都做了简化，比如灯体内部的PCB板、灯珠、限流电阻这些如果做整机装配的时候不需要展示的结构都省略了，只保留了外部安装需要的所有配合尺寸：灯头外径、螺纹大径小径、锁紧螺母对边尺寸、出线长度、安装需要的最小开孔尺寸都按实际实物1:1还原，导入整机装配的时候不用再调整尺寸，直接就能做干涉检查。之前有新手建模的时候把螺纹牙型做的太细，导入大装配体的时候特别卡，我这个版本的螺纹做了简化显示，工程图出图的时候能标注正确的螺纹规格，装配的时候也不会因为螺纹细节太多导致文件过大，打开、旋转、做装配约束的时候都很流畅。

　　实际选型的时候要注意，这款灯的安装开孔直径要做到18.2-18.5mm，开孔太小了穿螺纹段的时候会卡，开孔太大了密封胶圈压不紧容易漏水，锁紧螺母的拧紧力矩控制在1.2-1.5N·m就够，拧太大力会把塑料灯座拧裂，拧太松会松脱渗水。如果是用在有强振动的设备上，可以在螺母和面板之间加一个弹簧垫圈，防松效果更好。尾部的导线焊接的时候，烙铁温度不要超过350度，焊接时间不要超过3秒，不然高温会顺着导线传到灯体内部，把灯珠的焊盘烫脱，或者把塑料灯座烫变形。

　　很多人觉得这种小灯结构简单，随便画画就行，真到实际生产组装的时候，尺寸差个0.1mm都可能导致装不上，或者装上去之后防护不达标。我做这个模型的时候，把所有安装配合的尺寸公差都按实际生产的要求留了余量，比如螺纹大径做了负0.1mm的公差，穿板的时候不会卡，灯头的防水沿直径比开孔大2mm，能完全盖住开孔边缘的毛刺，就算开孔开的稍微有点不规整，也能被防水沿挡住，不影响外观。发光面和灯头外壳的配合做了0.05mm的过盈配合，粘胶之后不会掉，也不会有缝隙进水。

　　从应用拓展来说，这个结构稍微改改发光面的颜色，就能做电源指示、故障报警、运行状态指示不同的功能，换不同颜色的PC罩就行，不用改整体安装尺寸，做系列化产品设计的时候，只要换个罩子颜色就能衍生出好几个型号，不用重新开模，能省不少开模成本。如果需要做带线序接插件的版本，只要把尾部的导线换成带JST端子的就行，安装结构完全不用改，适配不同设备的接线需求。
