M12内螺纹杆端关节连接铰接头

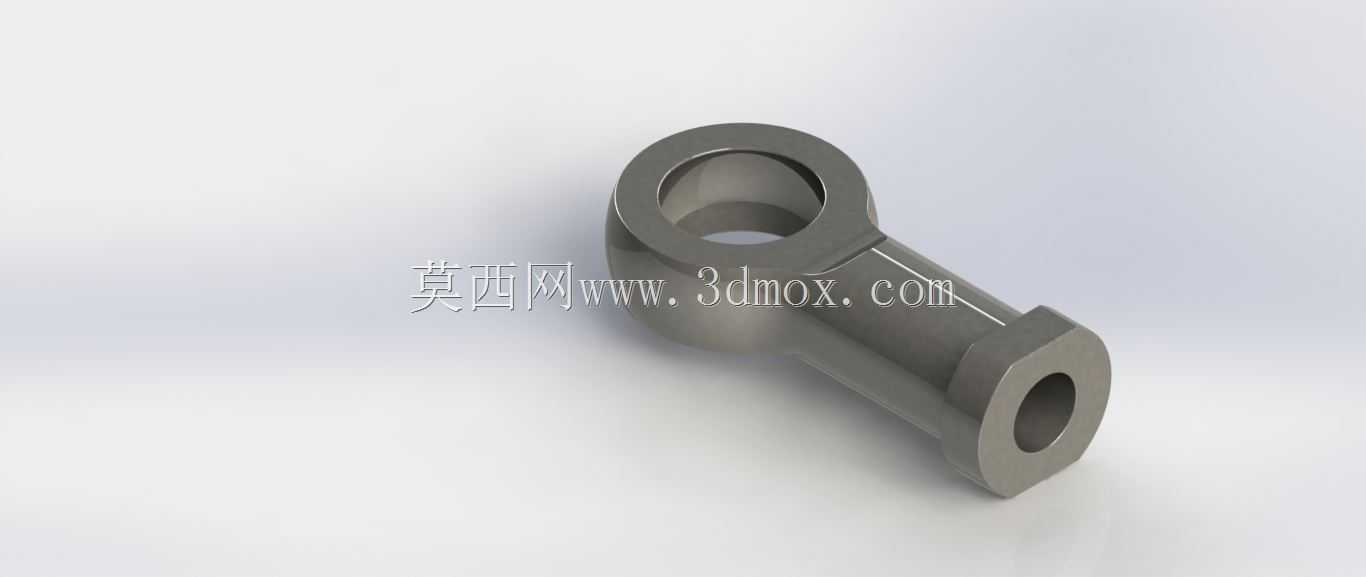

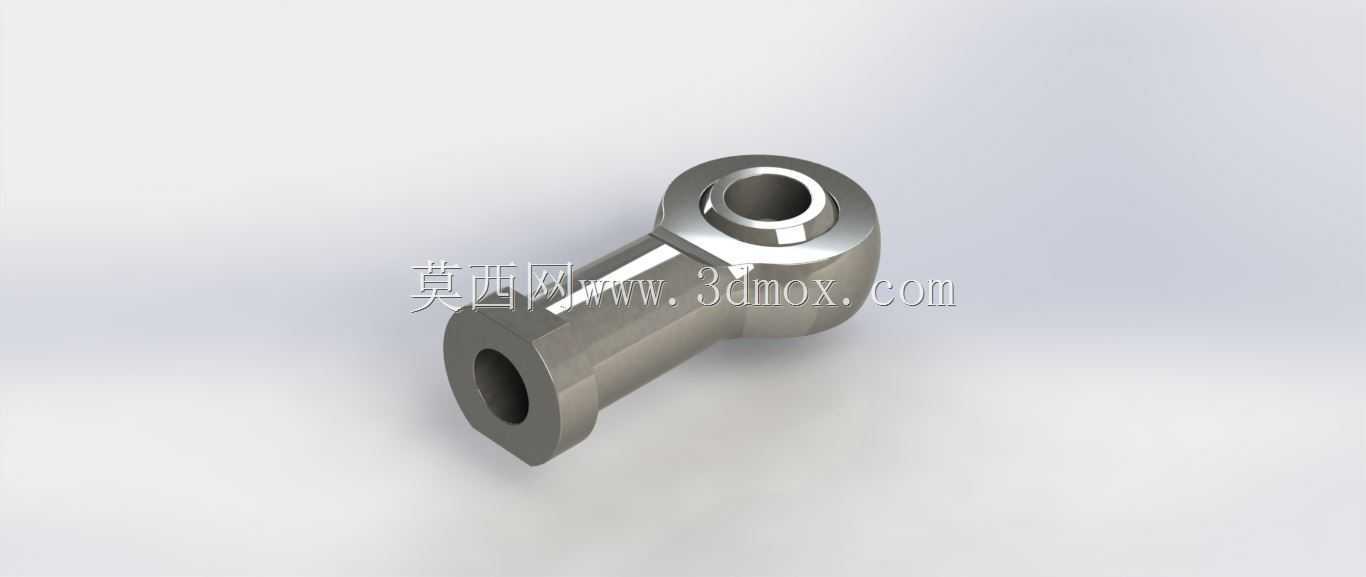

　　这类带内螺纹的杆端关节件常用于需要补偿轴线偏差的连杆传动位置，设备运行中两根连接杆件很难长期保持严格共线，制造公差、装配间隙、载荷下变形以及机架振动都会让连接点出现小角度偏摆，若采用刚性螺纹接头直接锁死，交变载荷会集中在螺纹根部和杆身过渡处，长期往复动作后容易出现疲劳裂纹。该结构把球头容纳腔与内螺纹连接段整合在同一金属本体上，一端通过M12螺纹与调节螺杆相连，另一端借助球面孔位穿装销轴，使被连接件能够在一定锥角范围内自由摆动，同时传递沿杆轴方向的拉压载荷。

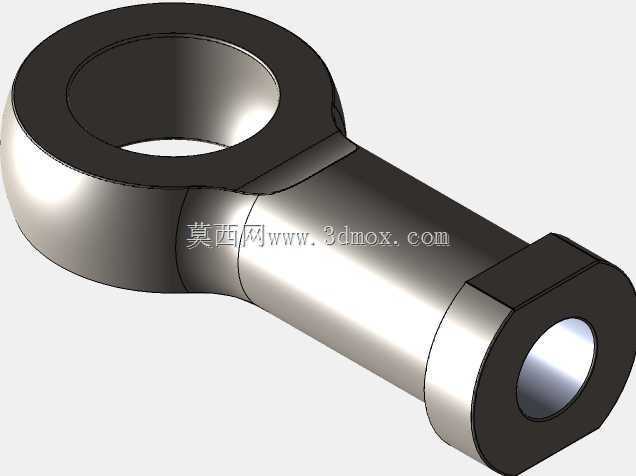

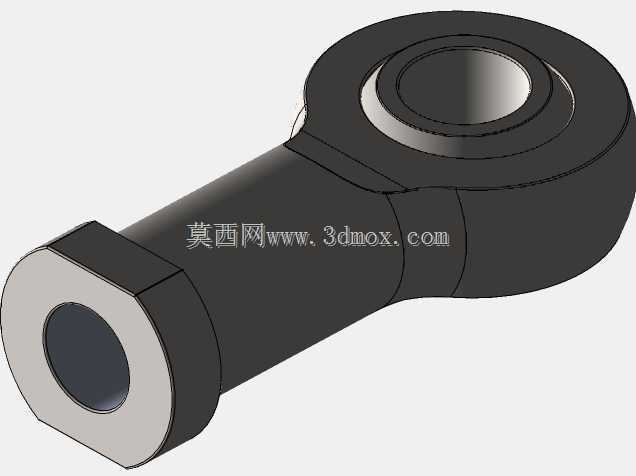

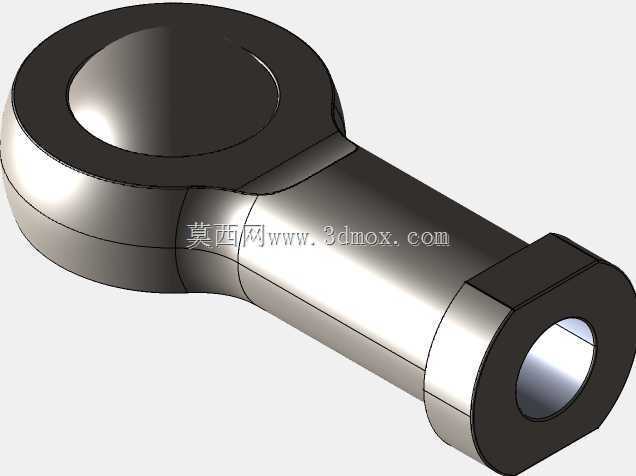

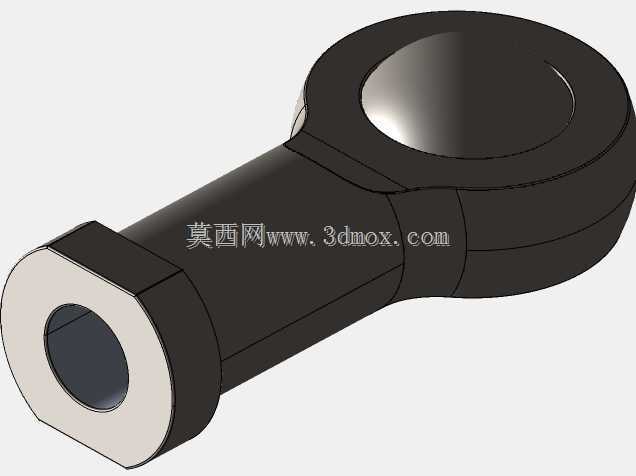

　　从实际布置看，球头端外径决定了关节摆动时所需的径向避让空间，装配校核时不能只核对螺纹旋合长度，还要把销轴装入后的头部厚度、锁紧件占位以及球头偏转后的最大外轮廓一起纳入运动包络。内螺纹段的六角外形主要服务于装配工序，扳手可以直接夹持该部位旋转，使螺纹旋入深度可控，也便于在检修时反向拆卸；杆身与球头壳体之间采用平滑过渡，避免截面突变造成应力集中，这对频繁换向的连杆机构尤为重要。

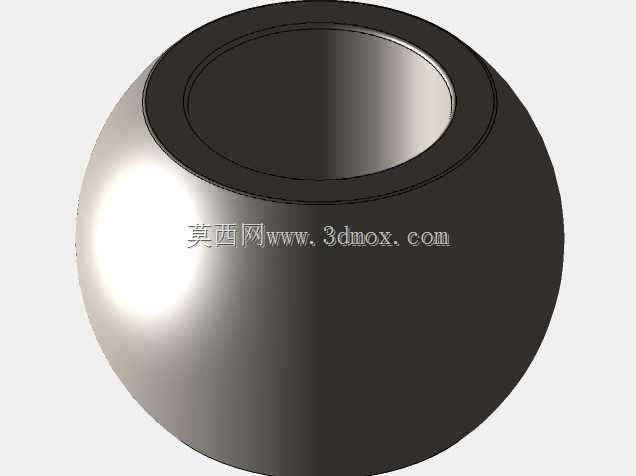

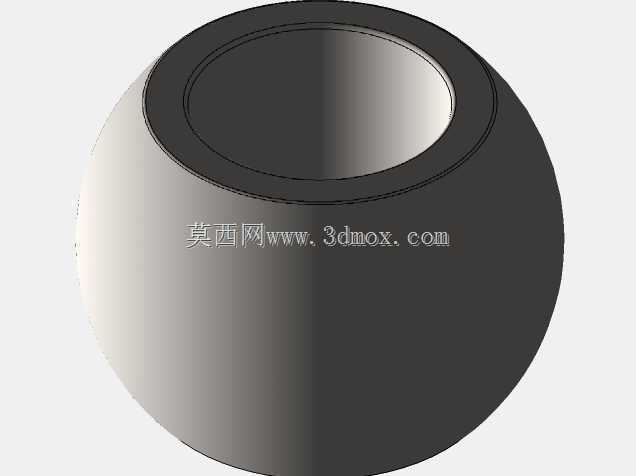

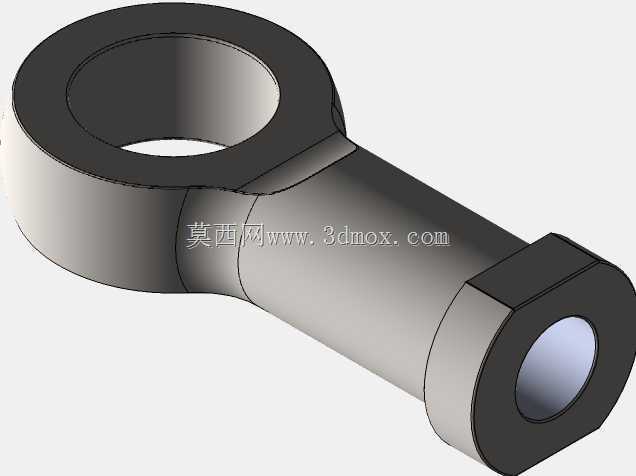

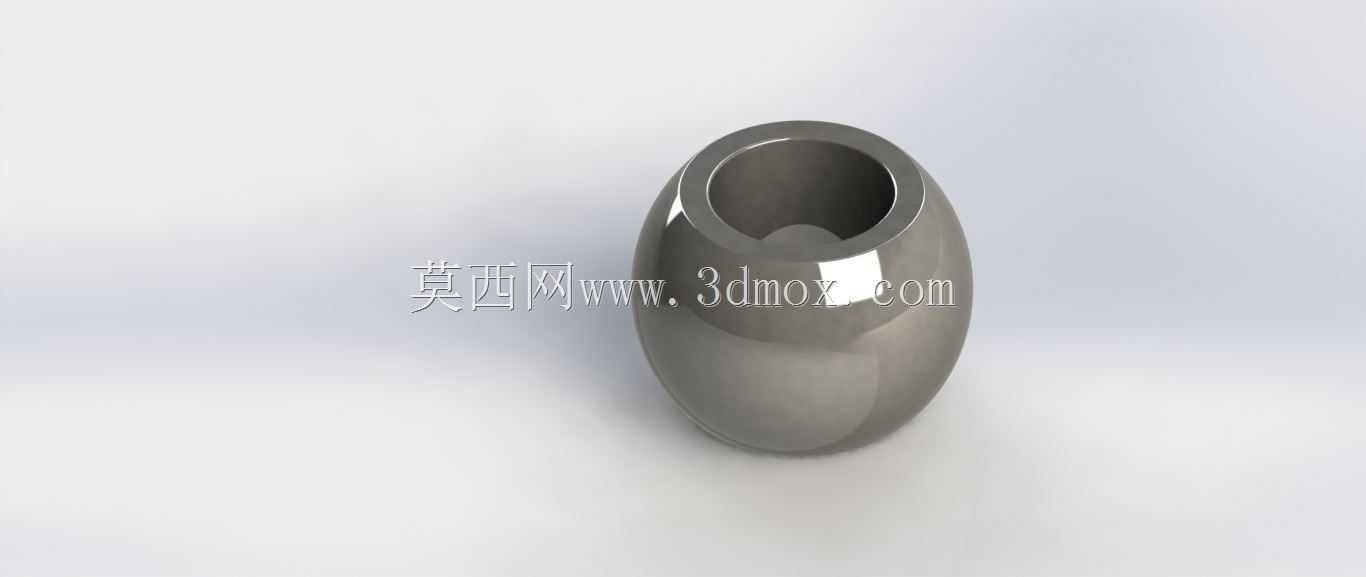

　　设计思路上，关节端的核心是让球面配合副承担角度补偿，而螺纹段承担长度调节与轴向承载。螺纹孔沿零件轴线贯通至球腔附近，既保证螺杆有足够旋合深度，又控制整体重量；球头端部的环形台阶用于约束球座或衬套的轴向位置，使球面在受拉时不被直接拉出，受压时载荷能够均匀传递到壳体周围。外形建模时需重点保证球腔中心与螺纹轴线的位置关系，中心高偏差会改变连杆有效长度，进而影响执行机构的行程终点。

　　在包装、食品、轻工自动线以及小型工装夹具中，这类接头常出现在气缸推杆、导向连杆、张紧机构和翻转摆杆之间。选型时通常先按螺纹规格确定连接接口，再核对球头孔所配销轴直径、关节允许摆角、端部安装宽度以及连杆中心线到球孔中心的距离。承载方面，冲击较大的场合应关注球腔边缘壁厚和杆身最小截面，螺纹底孔处往往是拉伸薄弱区；而频繁摆动的场合，则要保证球面配合区域有稳定润滑和防尘空间。三维建模过程中，内螺纹可用简化圆柱面表达装配边界，但工程出图仍需标注螺纹规格、球孔配合尺寸、端面间距及关键倒角，以便加工和采购件核对。
