伊顿福特M122远程安装转接适配板

　　这款适配转接板的开发初衷，是解决M122机型在非原厂舱位布置时的安装对位难题，在整车动力改装、工业动力单元外置布局、台架测试工位搭建场景中，原厂配套的安装点位往往和自定义机架、改装舱体的预留孔位无法匹配，强行焊接转接支架不仅会破坏原有安装面的平面度，后期拆装维护也需要反复切割调整，这款一体铣削成型的适配板就可以直接作为中间过渡连接件，省去现场配焊、二次划线打孔的工序。

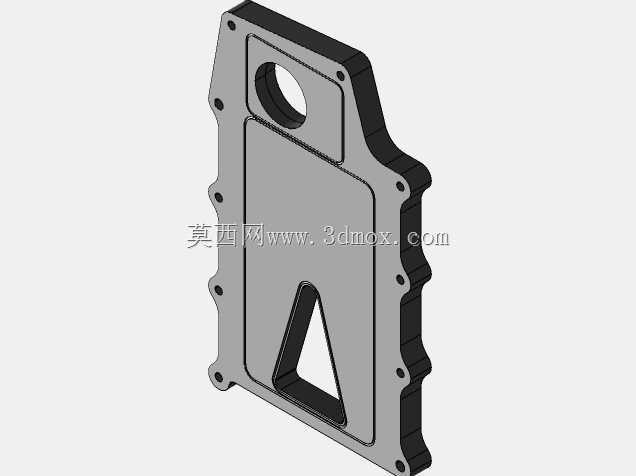

　　整个板件的轮廓完全贴合M122对应安装端面的外沿走势，边缘做了随形的阶梯让位，既不会和周边排布的管路、线束接头发生运动干涉，也能尽可能缩减转接后的整体轴向占用空间，对于舱内净空紧张的改装场景，不需要额外切削周边车体结构就能完成布置。板面上所有螺栓过孔的位置坐标、端口对接的中心距，都通过三坐标测量机对原厂安装端面逐点采集拟合，孔位公差控制在装配允许的偏差范围内，不会出现孔位错位、螺栓强行穿入产生安装内应力的问题。

　　板体上专门加工了适配1.5mm线径O型密封圈的密封沟槽，沟槽的深度、宽度尺寸按照静密封压缩量标准设计，装配后O圈的压缩率处于合理区间，既可以保证对接面的密封效果，避免油气、水汽从结合面渗漏，也不会因为压缩量过大导致密封圈被挤压切损。除了圆周排布的螺栓通孔，板面上还预留了两个对应原厂空心定位销的定位孔，装配时先将定位销穿入定位孔完成初定位，再依次拧紧固定螺栓，整个过程不需要反复调整对接件的角度，单人即可完成对位装配，大幅降低装机对位的难度。

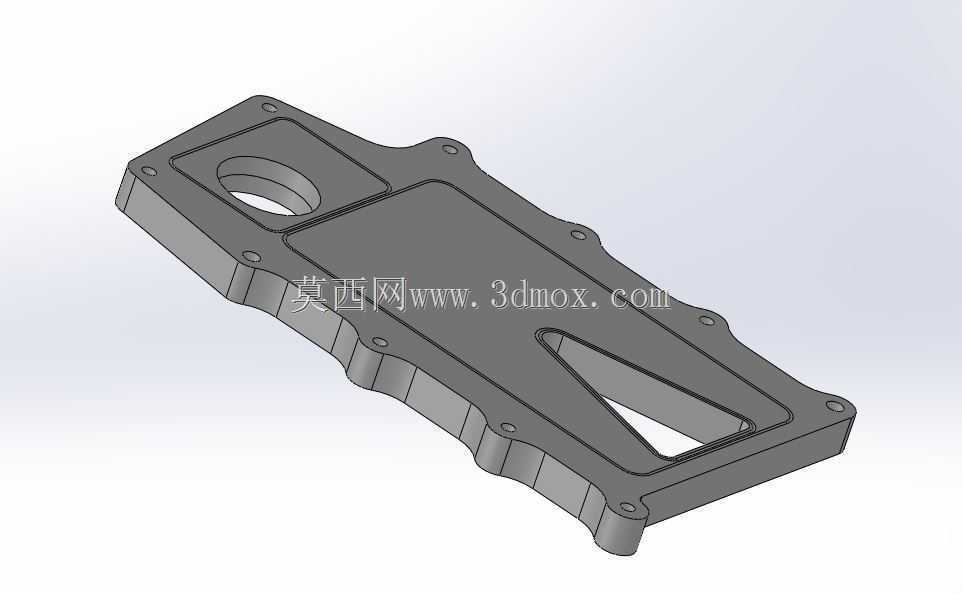

　　板面开设的两处异形镂空窗口，一处对应原厂端面上的凸起接口轮廓，提供足够的装配避让空间，另一处三角型镂空在不影响板体整体刚性的前提下去除了多余材料，既降低了转接板自身重量，也方便作业时观察内部对接状态，后期排查管路对接情况不需要完全拆下板件。板体四周的安装凸台都做了加厚处理，螺栓锁附时的压紧力可以均匀分散到整个板面上，长期受振动工况影响也不会出现板面翘曲、密封面失效的问题，所有边角都做了倒角处理，没有锐边毛刺，装配作业时不会划伤操作人员或者周边线束管路。在台架测试场景中，这款适配板可以快速将M122单元固定到标准测试工装上，不同测试工位切换时不需要重新加工连接支架，大幅缩短测试准备周期；在整车改装场景中，它可以兼容自定义的安装机架，让动力单元的布置位置不再受原厂机舱点位限制，给管路走向、散热布局留出更多调整空间。
