SAE赛事学生方程式赛车钢管桁架底盘

　　这套空间桁架车架面向大学生方程式赛事的整车开发场景，核心作用是为赛车提供承载基体，把动力总成、悬架硬点、转向机构、座椅约束系统、防撞结构以及车身覆盖件的安装点位全部整合在同一焊接框架内，让整车在高速过弯、紧急制动、颠簸路面冲击工况下都能保持足够的结构刚性。

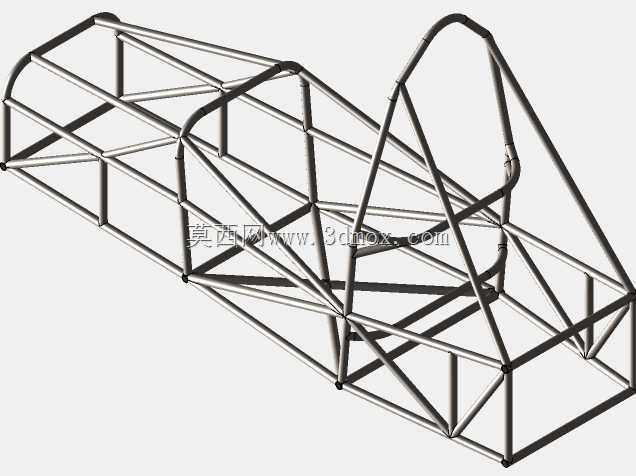

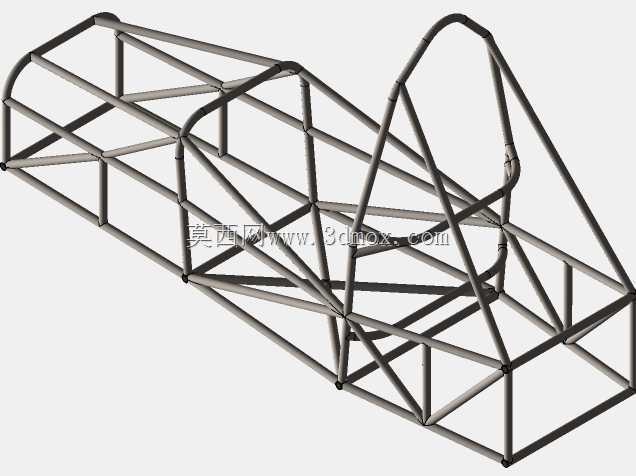

　　从实际装车边界来看，车架整体采用圆管弯制后拼接焊接的空间结构，前段预留出前悬架摇臂、转向机、前防撞缓冲结构的安装空间，中部座舱区域按照车手坐姿、安全带固定点、方向盘操作空间、踏板组布置的人机要求规划管梁走向，后段则围绕发动机、差速器、后悬架立柱的安装硬点搭建承载桁架，所有管路走向、线束排布、散热组件的安装间隙都在管梁布局阶段同步预留，避免后期装配出现干涉。

　　设计思路上优先遵循SAE SUPRA赛事规则手册的强制要求：座舱侧边防撞杆、前部缓冲结构、顶部防滚环的管段直径与壁厚都按照规则阈值选型，主环、前环、侧边防撞斜撑的传力路径直接贯通，碰撞冲击力可以沿着多根斜向管梁快速分散到整个车架，不会在局部节点出现应力集中。桁架的三角形斜撑布局经过反复调整，在扭转刚度和整车自重之间取得平衡——相比钣金冲压底盘，钢管桁架不需要大型冲压模具，单件弯管、夹具定位后即可焊接成型，非常适合学生车队小批量试制、快速迭代修改的开发模式。

　　建模过程中每一处弯管的弯曲半径、相贯线切口角度都按照实际焊接工艺还原，管梁相交的节点位置保留了真实的焊接贴合面，工程师可以直接在三维环境中校验悬架硬点坐标、车手进出座舱的通过空间、燃油箱与电池的布置区域，也能基于该框架快速开展有限元前处理，对高应力管段做壁厚优化、对冗余管段做减重删减。车架底部的安装平面预留了底板、扩散器的连接孔位，侧面管梁可直接固定车身侧箱与散热风道，前后端的对接点位也兼容不同赛季的悬架改型方案，整套结构既满足赛事竞技的性能需求，也适配学生团队从设计、弯管、焊接到整车装配的全流程试制场景。
