赛车三踏板液压操控总成结构设计

　　这套踏板操控总成面向轻量化运动车型的驾驶舱人机操控场景，核心作用是把驾驶员脚部的踩踏动作转化为液压回路压力信号，分别对应整车制动、离合分离与油门开度控制，是赛车与改装跑车驾驶舱内直接决定操控响应精度的核心人机部件。

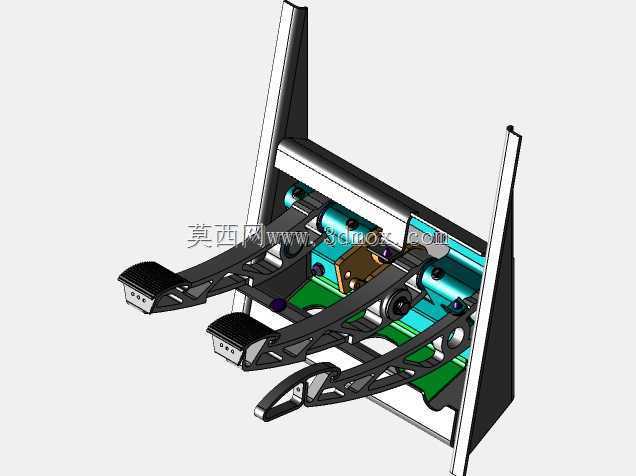

　　从实际装车边界来看，总成采用立式安装框架，后侧两块竖向立板直接贴合驾驶舱前围钣金固定，框架整体宽度适配单座赛车狭窄的脚部空间，三块踏板沿横向错落排布，制动踏板居中、离合踏板居左、油门踏板居右，踏板面高度差与横向间距按照赛道驾驶时脚跟支撑、脚尖快速切换的操作习惯设定，踏板臂采用镂空桁架式结构，在保证踩踏抗弯强度的前提下尽可能降低簧下操控部件的自重，避免踏板自身形变消耗踩踏行程。

　　设计思路上优先保证制动回路的刚性：制动踏板的转轴支撑位做了加厚衬套布局，连接液压主缸的推杆铰点经过力臂比优化，能够把驾驶员的最大踩踏力放大到制动主缸所需的输入推力区间，离合踏板同样匹配独立的液压离合主缸，通过杠杆比适配离合分离所需的行程与推力，油门踏板则配套位置传感组件，把踏板摆角转化为电信号传递给发动机电控系统。框架内部预留了三个主缸的并排安装位，油路接口朝向车架前侧留出足够的管路排布空间，底座绿色衬板区域用来承接踏板回位弹簧、行程限位块与传感线束，所有铰接点都预留了润滑衬套的安装空间，长期高频踩踏下也不会出现转轴旷量。

　　建模过程中完整还原了踏板臂的镂空加强筋、转轴销轴、主缸连接铰点、安装立板的固定孔位，各运动部件的摆角行程都按照实车装配关系做了运动校核，既可以用来做改装车驾驶舱的布局干涉检查，也能直接投影生成踏板支架、踏板臂的加工图纸，用于小批量赛车改装部件的试制生产，安装时只需要核对前围安装孔距与踏板面到驾驶座椅的踵点距离，就能适配多数后置后驱轻量化跑车的驾驶舱布置。
