三叶螺旋桨结构三维设计作品

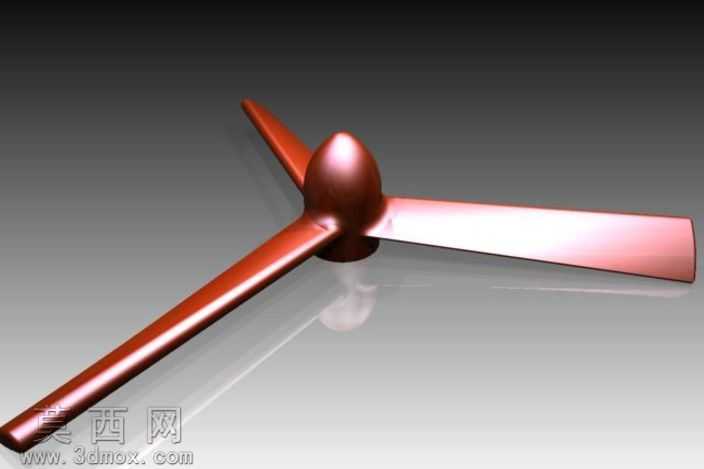

本作品为三叶螺旋桨的三维参数化建模成果，建模过程以结构合理性与流体力学适配性为核心设计逻辑，首先通过草图绘制确定桨叶的翼型截面轮廓，沿桨叶展向设置多组截面控制点，通过放样命令生成单支桨叶的基础曲面，对桨叶根部与桨毂衔接区域做圆角过渡处理，消除应力集中的结构死角，再通过圆周阵列命令完成三支桨叶的均布排布，保证各桨叶安装角、扭转角完全一致，避免运转过程中出现动不平衡问题。桨毂部分采用流线型整流帽设计，前端做椭球形收束处理，降低桨毂前端的流体阻力，整体装配结构保证桨叶与桨毂的连接面完全贴合，无错位、缝隙等建模缺陷。材质渲染阶段选用金属红铜质感材质，为金属材质添加细微的磨砂反射效果，还原金属构件的真实表面质感，同时在桨叶表面设置轻微的环境反射，突出桨叶曲面的流畅弧度与扭转形态，场景搭建采用浅灰色哑光地面，搭配柔和的三点布光，主光从侧上方投射勾勒桨叶的轮廓边线，辅光弱化暗部死黑区域，轮廓光分离模型与背景，让螺旋桨的整体结构形态清晰呈现。设计过程中重点考量了螺旋桨的工作特性，桨叶从根部到梢部的弦长逐步收窄，扭转角从根部到梢部逐步减小，符合螺旋桨运转时不同半径位置线速度差异的流体动力需求，保证各截面都能处于合理的攻角区间，提升推进效率，整体建模过程严格遵循机械设计的尺寸规范，各部分结构比例协调，既可以作为流体力学相关的教学演示模型，也可为小型推进装置的结构设计提供参考，模型曲面连续顺滑，无破面、重叠面等拓扑问题，可直接导入仿真软件做后续的流场分析、结构强度校核等工作。
