Omega式26mm软管卡扣带拉链槽结构

　　这款Omega形开口弹性管卡在小型流体管路、潜水呼吸装备、水族接驳系统以及低压气动管线里使用频次很高，核心适配外径26mm的软管，区别于传统喉箍靠螺栓收紧的锁紧逻辑，它依靠C型环自身塑料形变完成抱合，装配时不需要额外工具，对准管身按压就能卡入到位，后期拆改管路也可以直接掰开两端立耳取下，在需要频繁调整管路走向的台架测试、便携设备外接管路上能大幅减少装拆耗时。

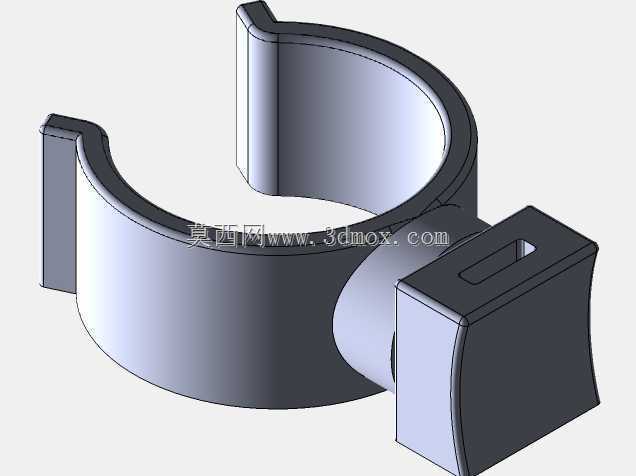

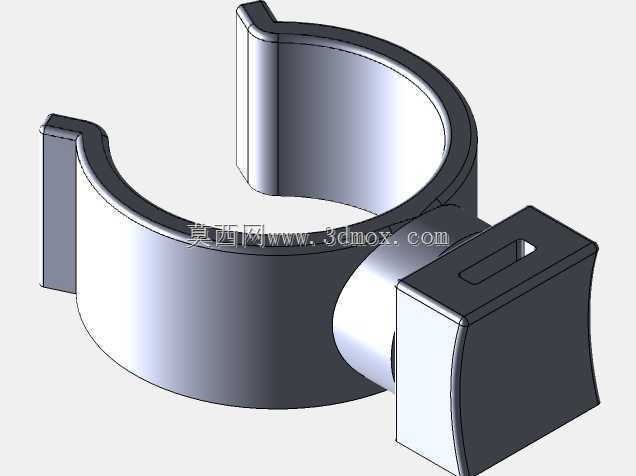

　　从结构细节来看，环形抱带做了等宽薄壁设计，开口处两个外翻立耳是主要受力施力位，掰开时应力集中在立耳和环带的过渡圆角处，建模时特意在该位置做了加厚圆角过渡，避免反复开合出现塑料白痕甚至断裂；环带侧方延伸出的方块基座预留了拉链槽，这个结构是针对水上呼吸装备的使用场景做的专属设计：呼吸软管排布时需要和穿戴束带、拉链织带并行固定，拉链槽可以直接卡入织带拉链条，不用额外扎带捆绑，就能让软管和穿戴服走线保持齐整，潜水动作过程中管路不会随意晃荡移位，也避免软管和其他装备剐蹭拉扯出现脱管。

　　安装边界上，管卡抱合后的内环名义尺寸适配26mm外径软管，考虑塑料件成型后的回弹量，建模时内环直径做了小幅负公差，抱合后环体内壁可以均匀贴紧软管外壁，既不会因为夹持力过大把薄壁软管压瘪堵死气路/液路，也不会因为夹持余量不足，管路受侧向拉扯时滑脱。侧方基座的拉链槽宽度按照常规服饰拉链的链牙厚度做了适配，槽口做了导入倒角，卡入拉链时不需要精准对位，顺着槽口推压就能滑入锁定。

　　选材层面这类管卡一般采用带玻纤增强的尼龙或者耐海水腐蚀的POM注塑成型，本身自带足够弹性和韧性，长期在潮湿、带盐雾的水上环境使用也不容易脆化，环体内壁没有尖锐棱角，抱紧软管时不会割伤橡胶或者PVC软管外壁。在整机管路布局阶段，这个零件可以直接预装在设备壳体的对应固定位，软管穿装时顺势卡入环体即可，相比螺丝固定式管座，省去了拧螺丝的工序，在批量装配的便携呼吸设备、户外净水装置产线上，能明显提升单工位装配效率。建模过程中也对开合形变做了模拟验证，确保掰开至最大装配角度时，材料形变处于屈服极限以内，满足数百次反复装拆的使用要求。
