DB25针电缆端D-sub连接器插头结构

　　DB25电缆端D-sub连接器插头常用于工业控制柜、老式并行通信设备、测试仪器、数控外设以及信号转接线束中，承担多芯电缆与设备面板插座之间的可拆卸连接。该类接口针数较多，25个接触件分两排布置，适合在有限面板宽度内传输多路开关量、模拟量、低速通信信号或辅助电源信号。插头采用电缆侧安装方式，后端带有出线护套和应力释放结构，线束装配时可将多芯导线焊接或压接至对应接触件，再通过外壳夹紧电缆外护套，避免弯折拉力直接作用于焊点。

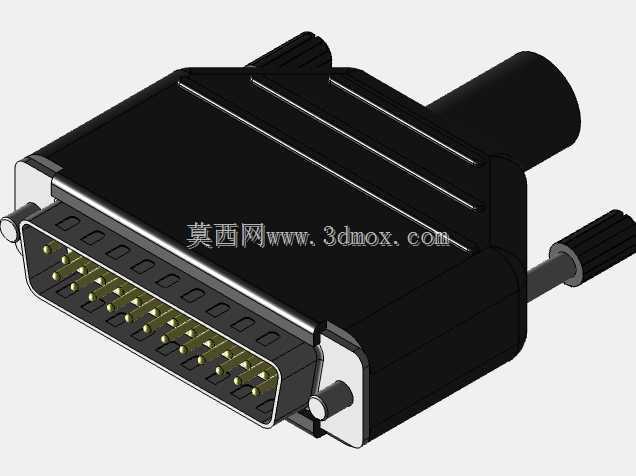

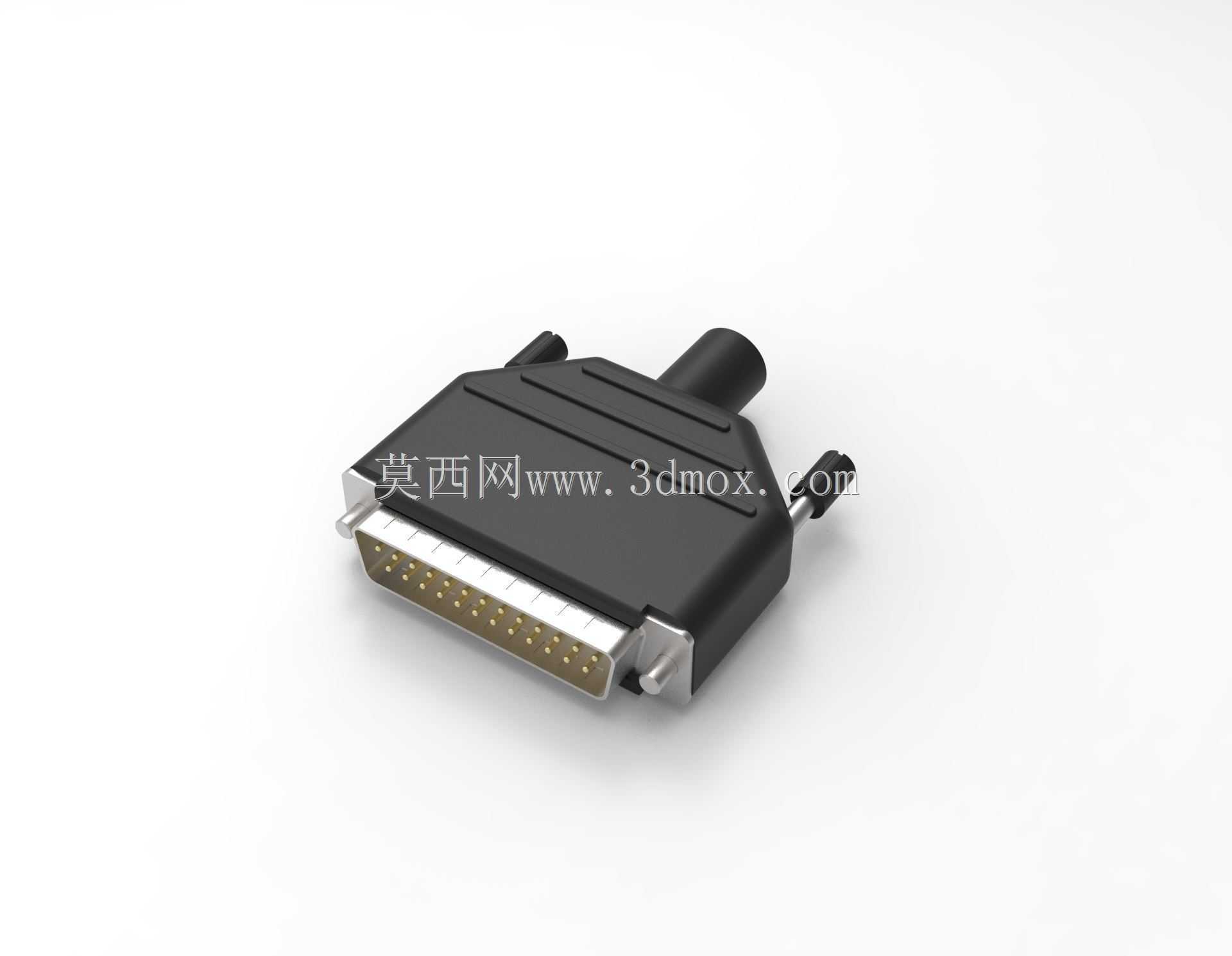

　　从结构上看，模型完整呈现了D-sub插头的金属安装边框、绝缘基座、接触针阵列、塑料上壳、尾部电缆套以及两侧锁紧螺钉。前端金属壳体承担定位和屏蔽作用，与面板插座配合后可形成稳定的插拔导向；两侧螺钉用于与插座螺柱锁紧，防止设备振动、运输或维护拉扯时出现松脱。塑料外壳采用上下扣合或螺钉固定思路，内部留有接触件尾端和导线弯折空间，后端收口区域对电缆形成支撑，使出线方向的弯曲半径得到控制。

　　建模时需要重点控制接口配合边界。前端D-sub金属口轮廓、两排针位间距、插针伸出长度以及两侧螺钉中心距，均应与标准插座保持一致，否则会出现插合干涉、针位错位或锁紧不到位。外壳宽度和高度决定了密集线束场景下相邻接口的最小间距，尾部护套直径则限制可容纳的电缆外径。对于面板布局，不仅要留出插头本体占用空间，还应考虑线缆弯曲半径、手指插拔空间以及螺丝刀锁紧操作空间。

　　在实际选型中，DB25插头适合需要多信号集中连接、但对高速传输要求不高的场合。若设备处于强电磁干扰环境，可选用金属外壳并保证屏蔽层连续搭接；若现场振动明显，则应保留螺钉锁紧结构，不宜仅靠摩擦保持。三维设计阶段将插头、电缆弯曲段和面板插座一并装配检查，能够提前发现出线方向与柜门、线槽、相邻元件冲突的问题，从而减少线束加工和柜内装配阶段的返工。
