汽车差速器齿轮传动总成结构设计

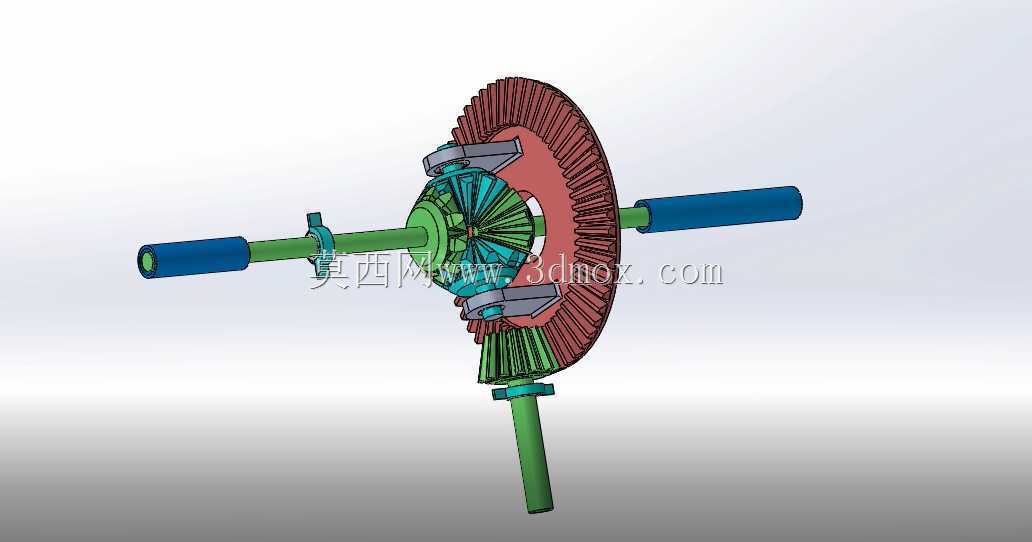

　　差速器是驱动桥内部承担扭矩分配与转速解耦的核心部件，整套三维结构围绕主减速从动锥齿轮、差速器壳、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮以及左右半轴输出端展开，建模时将啮合关系、装配间隙与轴向定位全部还原，便于直接用于车桥方案校核与教学演示。

　　从实际装车场景看，该类齿轮箱布置在驱动桥中部，主减速大锥齿轮通过螺栓或止口与差速器壳连接，动力经传动轴末端的主动小锥齿轮传入，再由差速器内部行星齿轮分流给两侧半轴。车辆直线行驶时，行星齿轮随壳体公转但基本不自转，左右半轴等速输出；转弯或两侧附着条件不同时，行星齿轮绕十字轴自转，使两侧车轮以不同转速滚动，避免轮胎拖滑、 scrub 噪声和传动系扭振。

　　结构设计的关键在于锥齿轮副的啮合区控制。半轴齿轮与行星齿轮均采用直齿锥齿形式，齿面接触线沿节锥分布，建模时需保证节锥顶点交于差速器中心，齿侧间隙沿全齿宽均匀；差速器壳内部开设行星齿轮轴孔和半轴齿轮支承台阶，球面垫片与行星齿轮背面、半轴齿轮背面之间形成耐磨摩擦面，既限制齿轮轴向窜动，又在限滑趋势下提供少量内摩擦。十字轴的四个轴颈分别穿入行星齿轮中心孔，轴端通过销钉或壳体卡槽固定，防止工作中脱出。

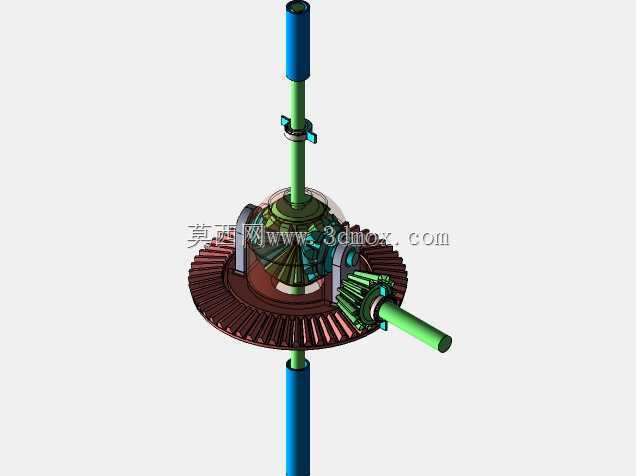

　　外形与安装边界方面，大齿圈外径决定桥壳中段内腔宽度，建模中齿圈、壳体加强筋和螺栓凸台均按回转包络处理；左右半轴沿同一轴线伸出，轴端与轮毂连接段保留花键或法兰配合长度，蓝色轴套区域可理解为桥管或半轴支承边界。主动锥齿轮输入轴垂直于半轴轴线布置，其轴承座、法兰盘和锁紧螺母位置需与桥壳前盖匹配，保证主减速齿轮啮合印痕可通过垫片调整。

　　工程核查时还要关注润滑与热平衡：壳体上设置油道和集油槽，齿轮飞溅的齿轮油进入行星齿轮与垫片摩擦面，减少烧蚀；螺栓孔、放油孔和通气孔位置不能与齿圈旋转空间干涉。整套模型把齿轮参数化齿形、壳体分型面、轴类零件台阶和装配约束完整表达，可用于干涉检查、爆炸视图制作、差速原理演示以及车桥传动方案的前期选型比对。
