乘用轿车前保险杠总成外观结构

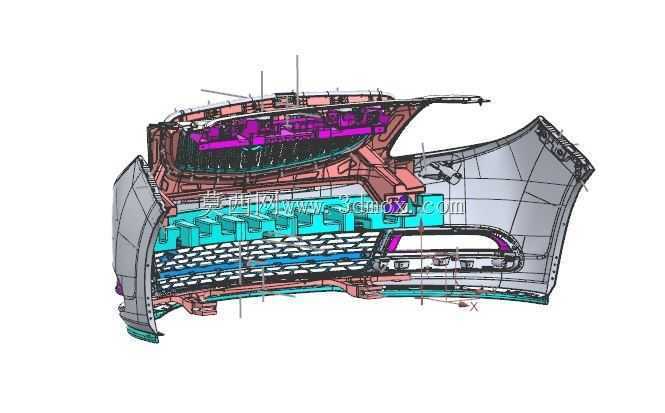

　　前保险杠属于整车前部最外层的覆盖与防护总成，日常行驶中承担低速碰撞吸能、行人接触缓冲、前部气流引导以及外观造型整合等任务。该件以塑料注塑成型为主，主体曲面需要同时满足车身分缝、灯具边界、格栅装配和下部护板搭接要求，建模时不能只看正面造型，还要把背面安装柱、卡扣座、加强筋和避让区域一并表达清楚。

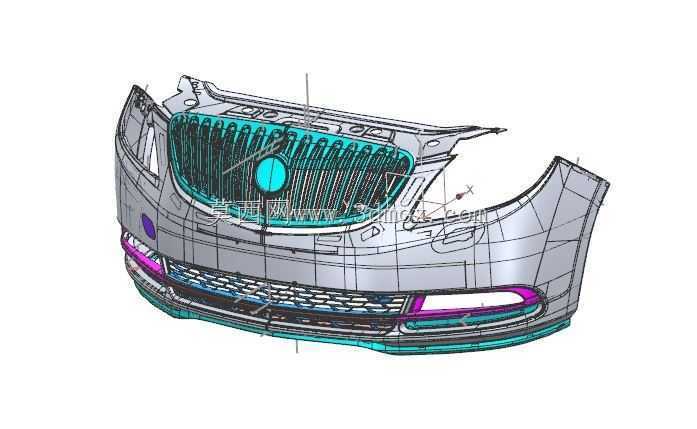

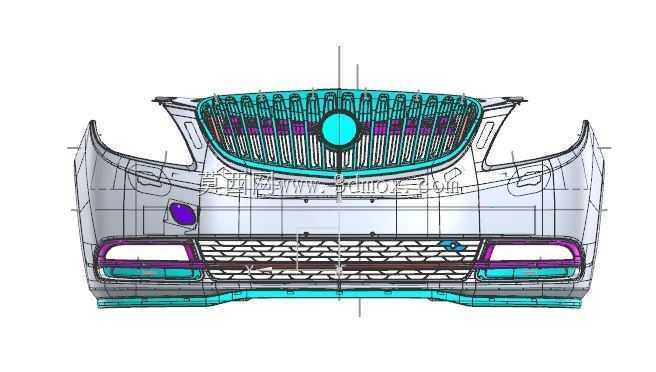

　　从正面结构看，上部预留大尺寸进气格栅安装区域，中部品牌标识位置形成独立圆形安装基准，左右两侧沿翼子板和大灯下缘延伸，保证整车前脸线条连续。下部设置横向下格栅开口，用于散热器和冷凝器区域进风；两侧雾灯或日间行车灯区域采用独立凹槽，周边保留灯体安装面、螺钉柱和定位孔。保险杠下沿增加下唇造型，既优化前部气流，也能在轻微刮擦时优先接触，降低主体维修成本。

　　设计过程中，外形曲面通常先依据整车CAS面建立A级连续曲面，再向内偏移出塑料件壁厚。壁厚并非完全均匀，格栅周边、灯框和中部受冲击区域需要通过筋位提升局部刚度；远离安装点的大平面则要控制缩痕和翘曲风险。背面卡扣分布要兼顾装配效率与维修拆卸，靠近翼子板、大灯和水箱框架的位置需设置可靠定位，避免整车振动后出现缝隙不均。

　　安装边界方面，该件上沿与前格栅、机盖前缘保持安全间隙，侧向与翼子板、前大灯形成均匀分缝，下部与下护板、挡泥板及防撞梁吸能盒区域衔接。建模时需重点检查转弯、俯仰和轻微碰撞工况下的干涉问题，尤其要核对拖车钩盖板、雷达孔、喷水嘴、传感器支架等附件是否在同一坐标体系中定位。

　　注塑工艺层面，保险杠面积大、曲率变化多，分型面一般沿外观不可见边缘布置；格栅孔、灯框开口和下进气口会影响熔体流动，筋位厚度、拔模角度和圆角过渡都要结合脱模方向处理。结构评审时，还需把碰撞吸能路径、行人腿部保护空间、装配公差累积以及热膨胀间隙纳入校核，使外观件既能稳定装车，也能满足实际使用中的拆装与防护需求。
