汽车前照灯矩形配光透镜结构设计

　　该零件属于汽车前部照明系统中的外配光透镜，直接布置在前照灯总成最外侧，承担光束整形、防护内部光源与密封灯腔的作用。建模时先依据灯腔开口边界确定矩形外轮廓，再沿周圈建立翻边与卡扣配合面，使透镜能够嵌入灯壳密封槽，并为后续胶粘或热板焊接提供连续贴合区域。边缘圆角和过渡斜面不能随意处理，圆角过小会在成型时产生应力集中，斜面角度不合理则会影响脱模和装配导向。

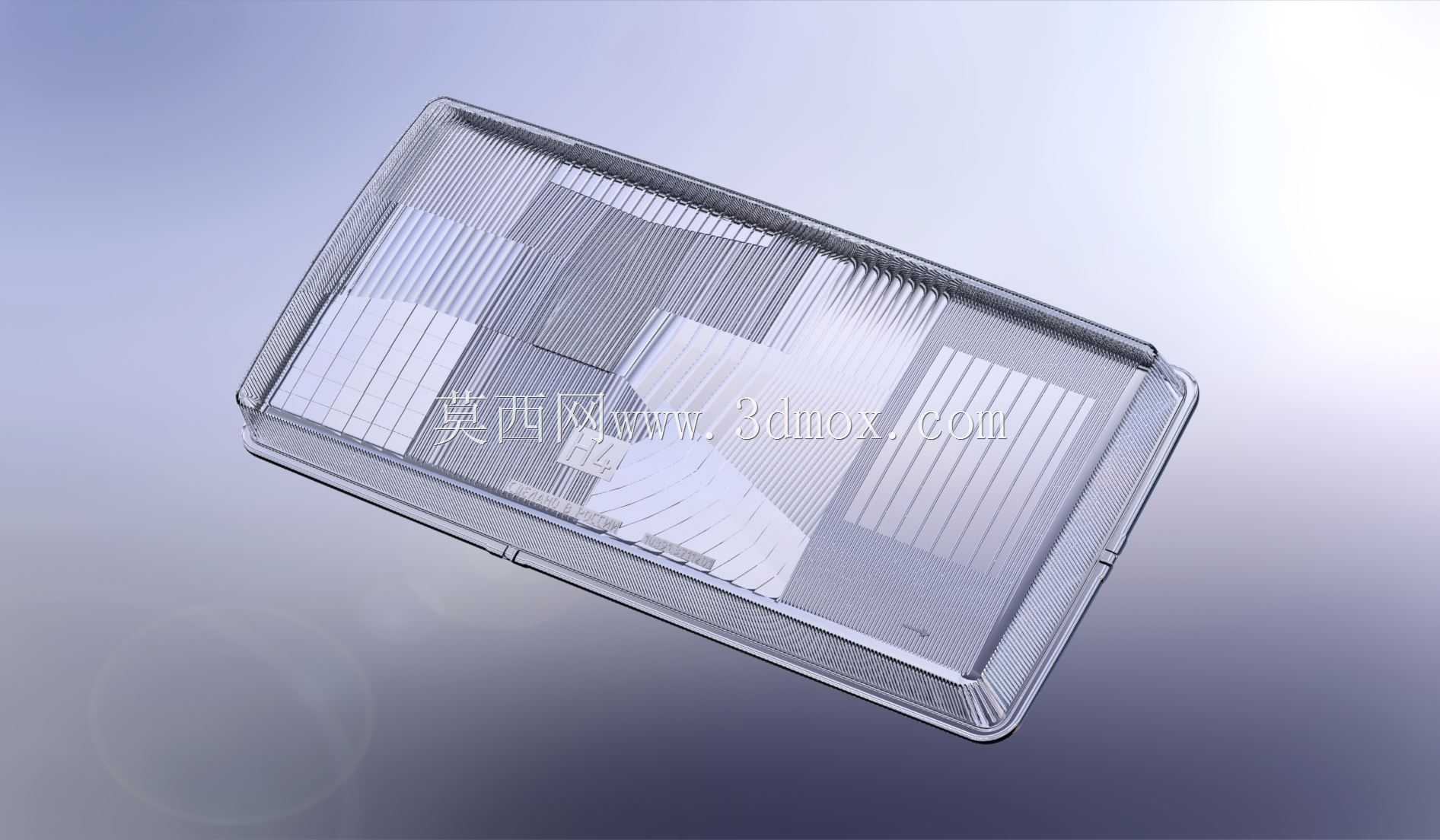

　　透镜正面并非简单平板，而是由多组光学花纹区域组合而成。中央区域承担近光或远光主光束的扩散与偏折，条纹方向、齿形截面和分区边界需要配合反射镜及光源位置进行布置；侧区花纹主要拓宽侧向视野，使路口、路肩和弯道附近获得更均匀的照度。建模过程中要把每一处棱镜条纹的走向、深浅和间距表达清楚，因为这些微结构直接决定光型截止线、照度分布与眩光控制。厚壁区域还要考虑光线折射路径，避免局部缩痕和透光畸变。

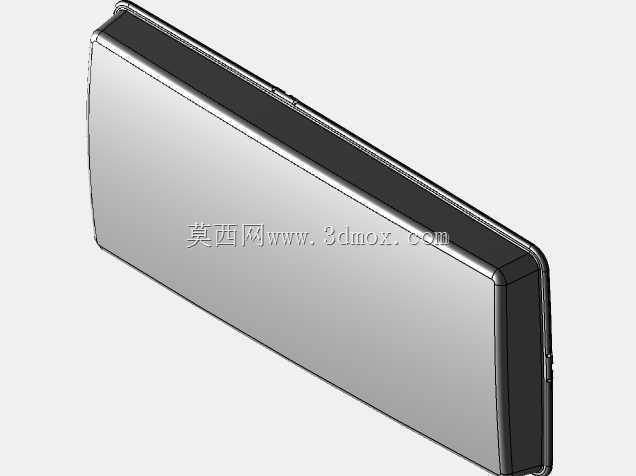

　　从安装边界看，透镜外形长宽需与前保险杠、大灯装饰框和灯体保持一致，周圈配合面要预留密封压缩量；背面定位柱、卡扣位和加强筋应对应灯壳上的安装点，保证装配后不松动、不渗漏。外表面大面积透明区域需要控制拔模方向，侧边花纹与边框尽量沿同一脱模方向展开，减少侧向抽芯复杂度。对于靠近引擎盖和翼子板的边角，还要留出整车装配公差，防止振动干涉。

　　结构设计时不能只关注光学效果。透镜长期承受石击、温差、雨水、紫外照射和高速气流冲刷，因此外形上采用微弧面提升刚性，边框通过连续翻边分散冲击载荷；厚薄过渡处设置平缓连接，降低注塑内应力。灯腔内部一侧的筋位既要增加支撑，又不能遮挡有效发光面。若用于灯具方案评审，该三维结构可直接用于检查光学分区、密封路径、卡扣布局、整车外饰匹配以及成型工艺可行性，也能为反射镜、灯泡或LED模组、灯壳和装饰圈的协同设计提供明确边界。
