雅马哈R15摩托车后副车架底盘结构

　　该结构对应雅马哈R15车型的后副车架及尾部承载底盘，属于摩托车整车骨架中连接主车架、座垫、尾部覆盖件与后悬挂周边附件的关键焊接总成。实际装车场景中，这一部件位于燃油箱后方、后轮上方区域，前端通过两侧冲压板件上的安装孔与主车架刚性连接，后部圆管延伸段承担座垫支撑、尾罩固定、后挡泥板及线束排布等功能，是决定尾部承载能力与装配边界的核心件。

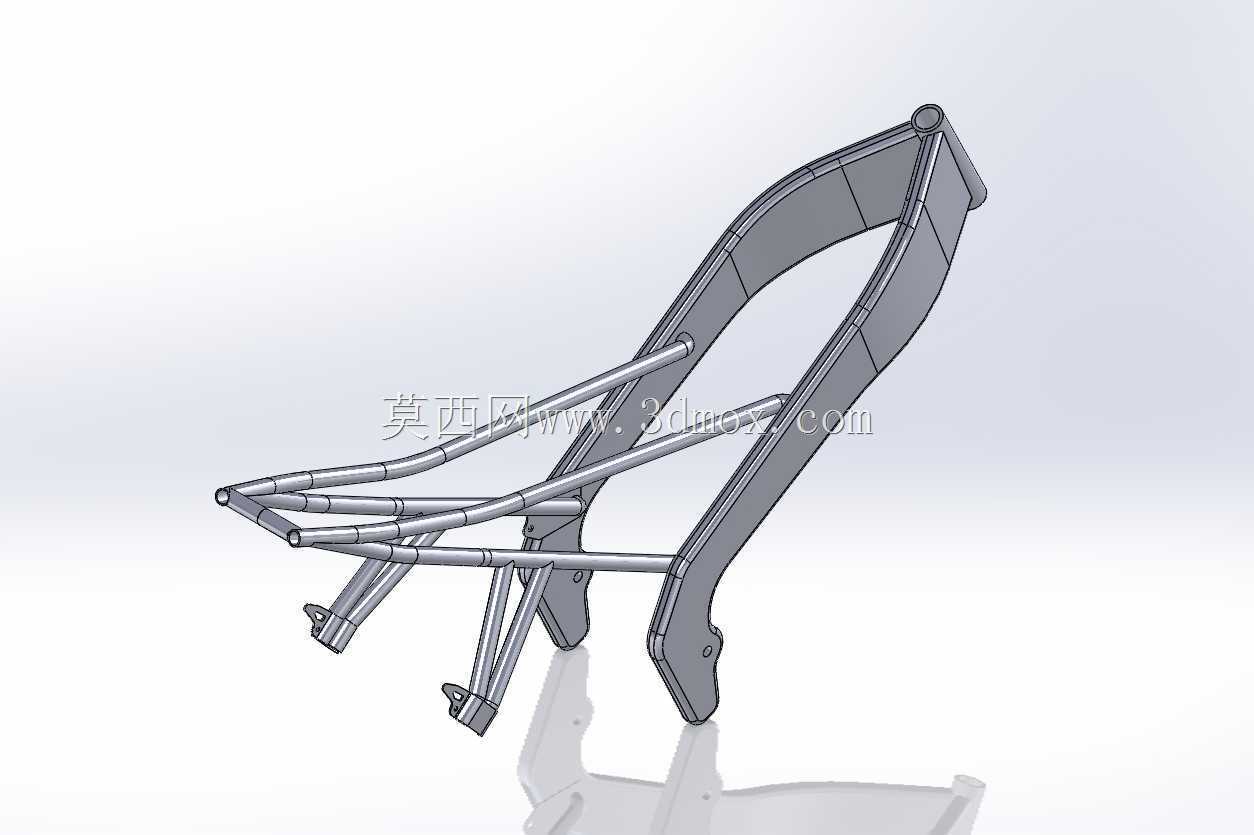

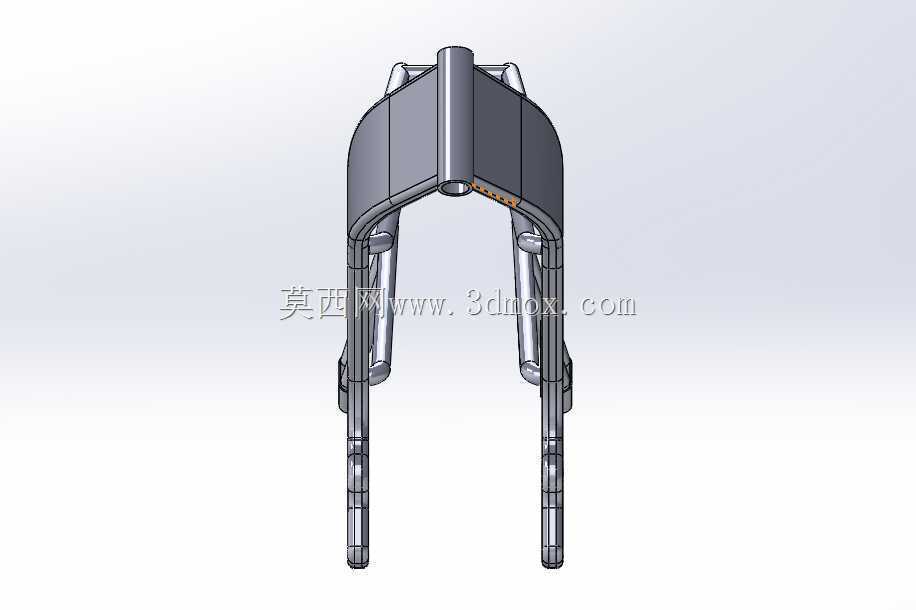

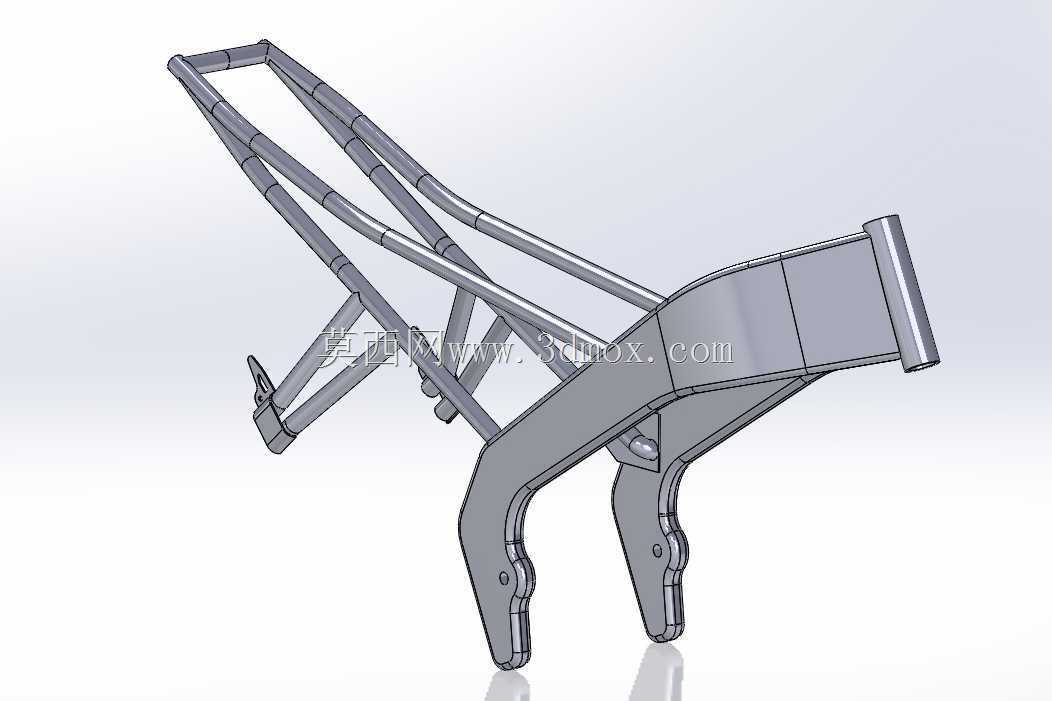

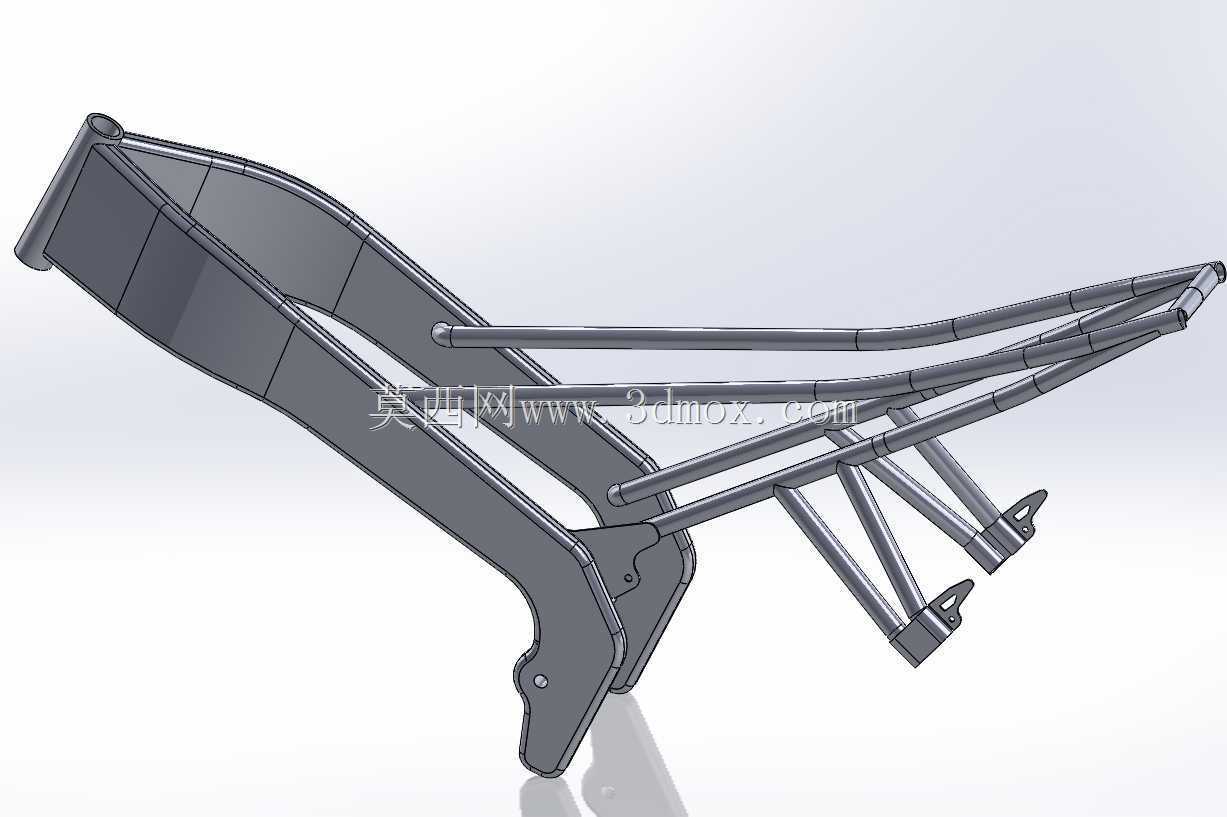

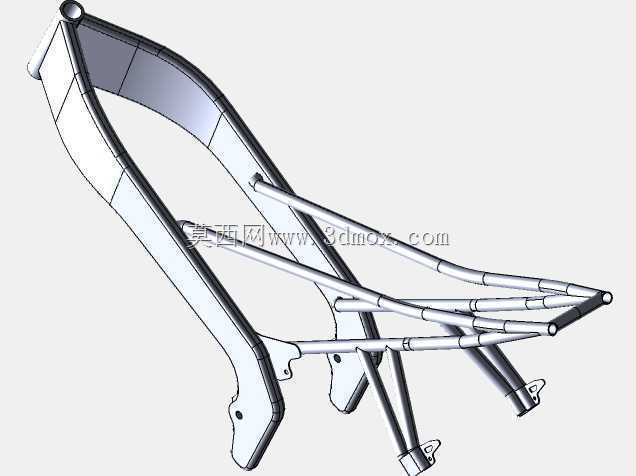

　　从结构组成看，总成采用板管混合焊接方案：两侧为轮廓随形的冲压折弯板，形成前段抗扭主体；上方与中部多根圆管按空间曲线走向延伸，构成座垫下方的承托骨架；末端保留横向连接管以维持左右一致性，下部伸出的小支架则用于附件安装或悬挂周边件定位。这种布置在轻量化与刚度之间取得平衡——板件负责传递主车架处的集中载荷，圆管负责沿尾部长度方向分散弯矩，焊接后形成封闭与半封闭结合的空间桁架形态。

　　逆向建模时需重点还原三类几何关系：其一，板件折弯圆角、加强翻边与孔位中心距，这些直接决定与主车架对接时的同轴度；其二，圆管弯曲半径、空间夹角及相贯线位置，管管相交处的焊缝坡口与贴合间隙影响焊接工艺可行性；其三，下部支架安装面的法向与孔位公差，若偏差过大，后续附件装配会出现干涉。模型中各杆件中心线应保持连续，板件厚度与管材壁厚需按实车测点设定，避免仅做外观曲面而丢失工程属性。

　　安装边界方面，前端两板件的铰接孔构成主要定位基准，装配时以此约束前后与左右位置；尾部管架宽度需匹配座垫底板及左右尾罩内表面，预留覆盖件安装卡扣与减震膨胀间隙；下方支架与后轮、后减震器、链条等运动件之间应保留足够安全距离，尤其在满载压缩和侧向摆动工况下不能发生碰擦。整体外形沿车身纵向呈前低后高的上扬曲线，既满足骑行坐姿下的座高要求，也为尾部线条和线束走向提供空间。

　　用于结构设计参考时，可在此基础上开展静载工况校核：乘员重量通过座垫作用于上部管梁，载荷经圆管传递至侧板，再由前端连接点输入主车架；急加速、制动或颠簸路面会叠加纵向与垂向惯性力，板件开孔边缘、管板焊接接头及支架根部属于应力集中区域，必要时可增加补片或调整焊缝走向。对改装与仿制开发而言，该数模也可作为工装夹具设计、焊接胎架定位以及覆盖件匹配的基准，确保成品在装配关系上与原车一致。
