涡轮增压车用前置风冷中冷器总成

　　这款横置风冷中冷器核心作用是给涡轮增压系统压缩后的高温进气降温，涡轮压气机输出的压缩空气温度往往可达一百摄氏度以上，高温空气密度偏低，会直接降低发动机充量系数，还容易诱发爆震，经过中冷器换热后进气温度可降至四十至六十摄氏度区间，同等增压压力下进气含氧量显著提升，兼顾动力输出与燃烧稳定性，广泛适配民用改装车、场地赛车、小排量涡轮增压乘用车以及轻型柴油动力设备的进气回路改造场景。

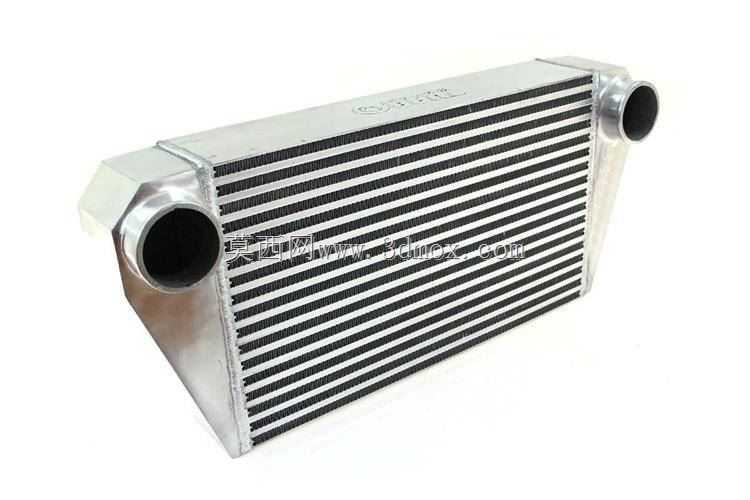

　　从结构设计逻辑来看，芯体采用多层平行铝制散热鳍片搭配横向流通气道，空气从侧部圆形接口进入后在流道内均匀分流，鳍片之间的间隙预留充足迎风通流面积，车辆行驶时迎面气流可快速穿过芯体带走热量，两端采用铸铝成型的气室端盖，通过焊接工艺与芯体边框密封连接，杜绝高压进气下的泄漏风险，两侧同径圆形接口可直接匹配标准硅胶进气喉管，接口朝向做了偏置优化，适配多数横置发动机机舱的管路走向，无需大幅改动原车管线布局。

　　外形边界上芯体主体长宽高为500mm、300mm、102mm，整体为规整长方体结构，两端气室向外小幅延伸并预留管路插接段，安装时可在芯体上下边框预留固定点位，通过定制支架固定在水箱框架前方的迎风区域，安装边界需要校核前方防撞梁、后方散热水箱之间的预留间隙，保证芯体整个迎风面无遮挡，同时避让空调管路、引擎盖锁机构等周边部件，两侧管路弯折半径需要满足进气流量要求，避免过度弯折造成流阻上升。

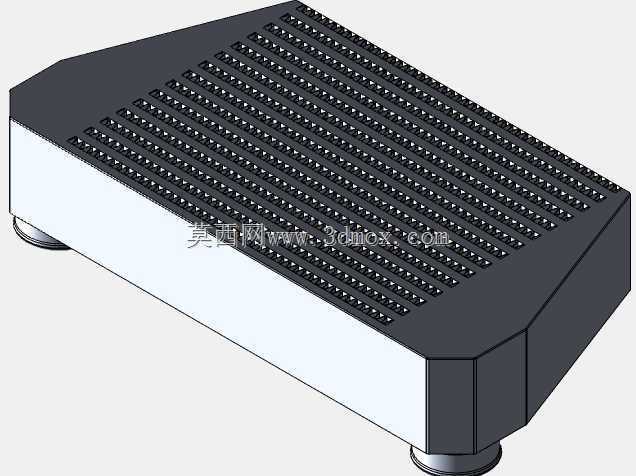

　　建模过程中完整还原了散热鳍片的层叠排布、端盖的铸造圆角、接口的翻边加强结构，既可以用于改装方案的机舱布局干涉校核，也能作为散热性能仿真的基础数模，工程师可直接提取芯体流通面积、接口中心距等关键参数，匹配对应马力段的涡轮流量需求，避免选型过小造成压损过大、或者选型过大挤占机舱安装空间的问题，实际装车后还可配合进气温度传感器数据，调整散热鳍片密度与导流罩结构，进一步优化高低速工况下的冷却效率。
