该零件面向卧式表演自行车及特殊改装车架的后变速系统布置,主要承担后拨链器与车架之间的转接、定位和载荷传递作用。常规自行车尾钩多直接集成或贴合在后叉末端,而卧式车架的踩踏轴线、后轮位置、链条走向与骑手姿态均不同于直立自行车,后拨链器若按普通位置安装,容易出现导轮与飞轮齿片对位偏差、链条包角不足、张紧臂摆动干涉等问题。该吊耳通过异形悬臂结构把变速器安装点延伸到车架后下方合适位置,使导轮能够沿飞轮齿片组形成稳定的变速路径。

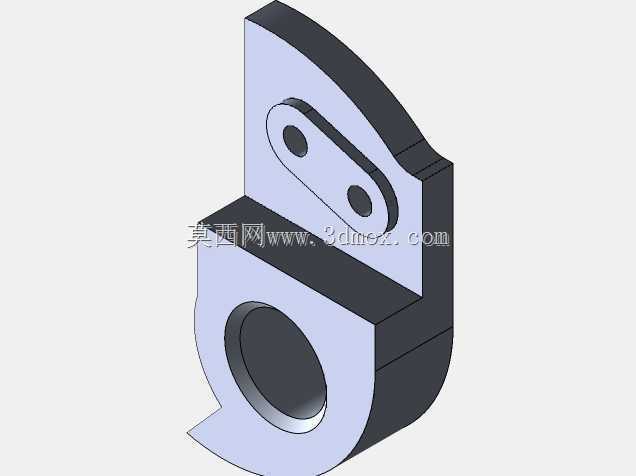

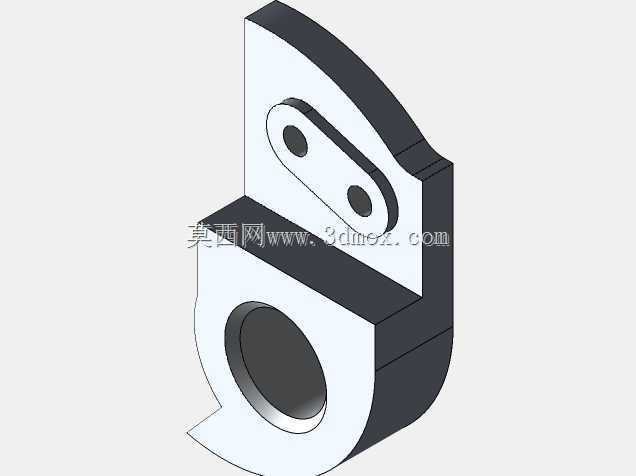

结构上,零件下部设置带内螺纹的环形安装孔,用于后拨链器固定螺栓旋入,孔周保留足够壁厚以承受换挡冲击和链条张紧力。环形孔外侧形成圆弧过渡,既避让变速器安装座的旋转轮廓,也减少螺栓预紧时局部应力集中。上部两个并列螺纹孔用于将吊耳固定到车架预设安装面,孔位间距决定了支架在车架上的安装跨距;建模时需要保证两孔轴线与车架贴合面垂直,否则装配后会出现吊耳偏摆,直接影响后拨导轮与飞轮的共面度。
外形轮廓采用弯折板臂式设计,主体从车架连接区向下延伸,再过渡到变速器安装环。靠近车架的一侧设置平直贴合面,用于与管材或焊接支座形成稳定接触;下端伸出的小平面可作为装配限位或辅助支撑面。零件边缘并非简单直角切割,而是根据后拨链器摆动范围、链条运动空间和车架管材距离进行收窄与倒角处理,避免在极限换挡、颠簸骑行或倒车落地时发生碰撞。
从安装边界看,设计重点不只是单个零件的强度,还包括后拨链器在整个飞轮范围内的运动包络。吊耳长度、安装环中心与后轮轴中心的相对位置、上部固定孔的高度,都会改变后拨导轮的齿容量和张紧轨迹。若吊耳过度外伸,链条在小飞片时可能过于倾斜;若位置过高,大飞片换挡时导轮又可能与齿片或辐条干涉。因此结构建模需要同步校核后轮、飞轮、链条、后拨臂和车架后叉之间的空间关系。

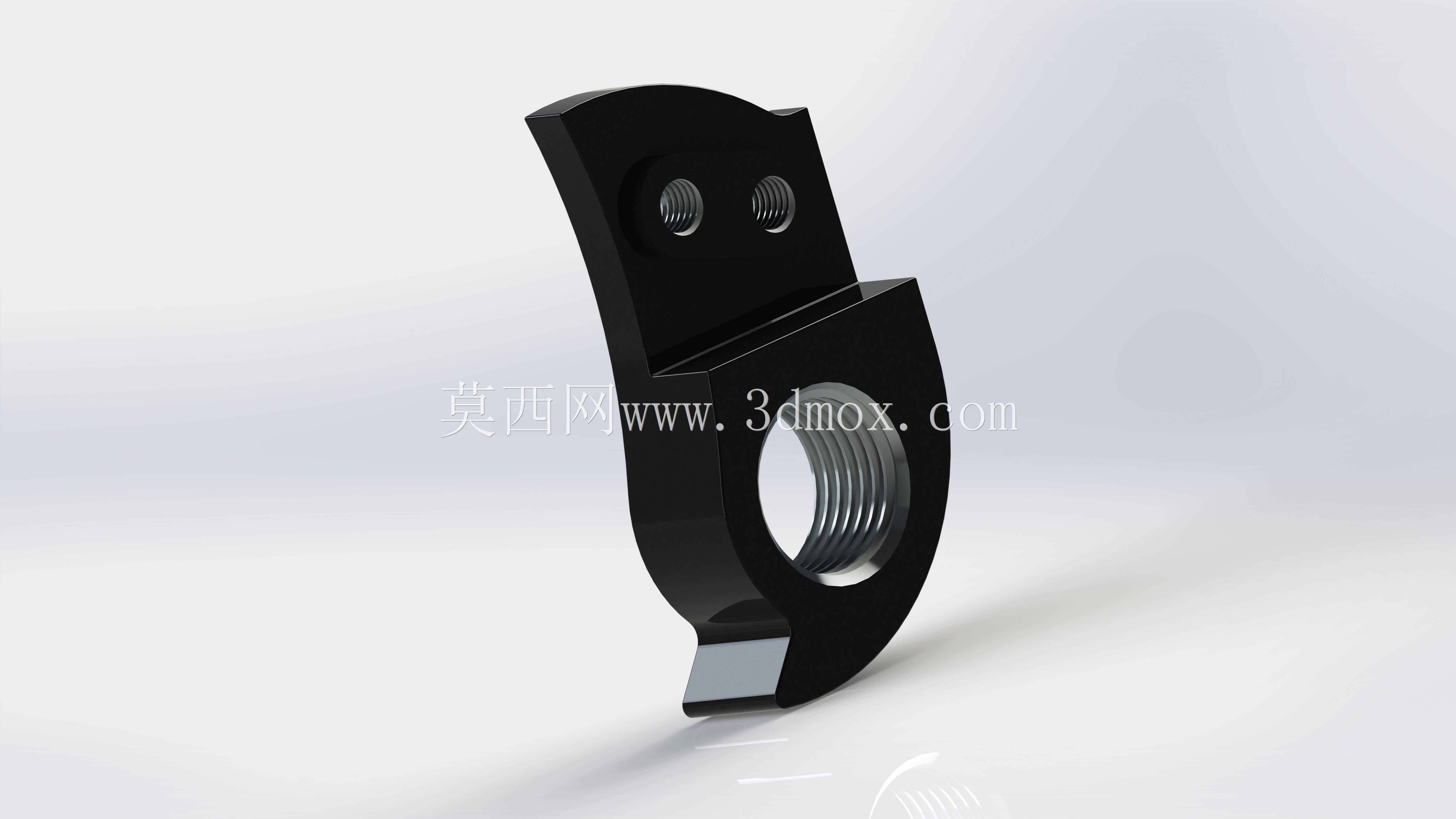

表演类自行车在使用中还会承受频繁起步、急停、横向扭动和低速平衡动作,吊耳虽小,却位于传动链末端的敏感位置。螺纹孔区域应保证足够啮合长度,安装环与板臂连接处采用连续过渡,避免截面突变。黑色外观件在实际产品中可通过金属切削、钣金成型或高强度工程塑料加工实现,但三维结构设计仍以安装精度、维护更换便利性和抗冲击能力为核心。该模型适合用于特殊自行车传动系统布置、后拨转接方案验证以及车架末端干涉检查。
