动感单车V900适配3D打印座杆连接套筒

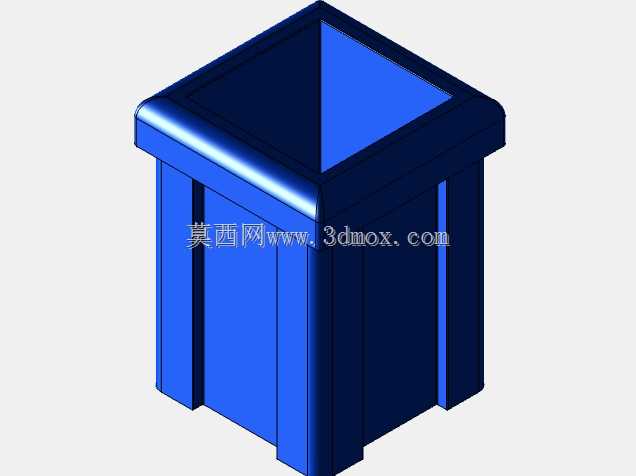

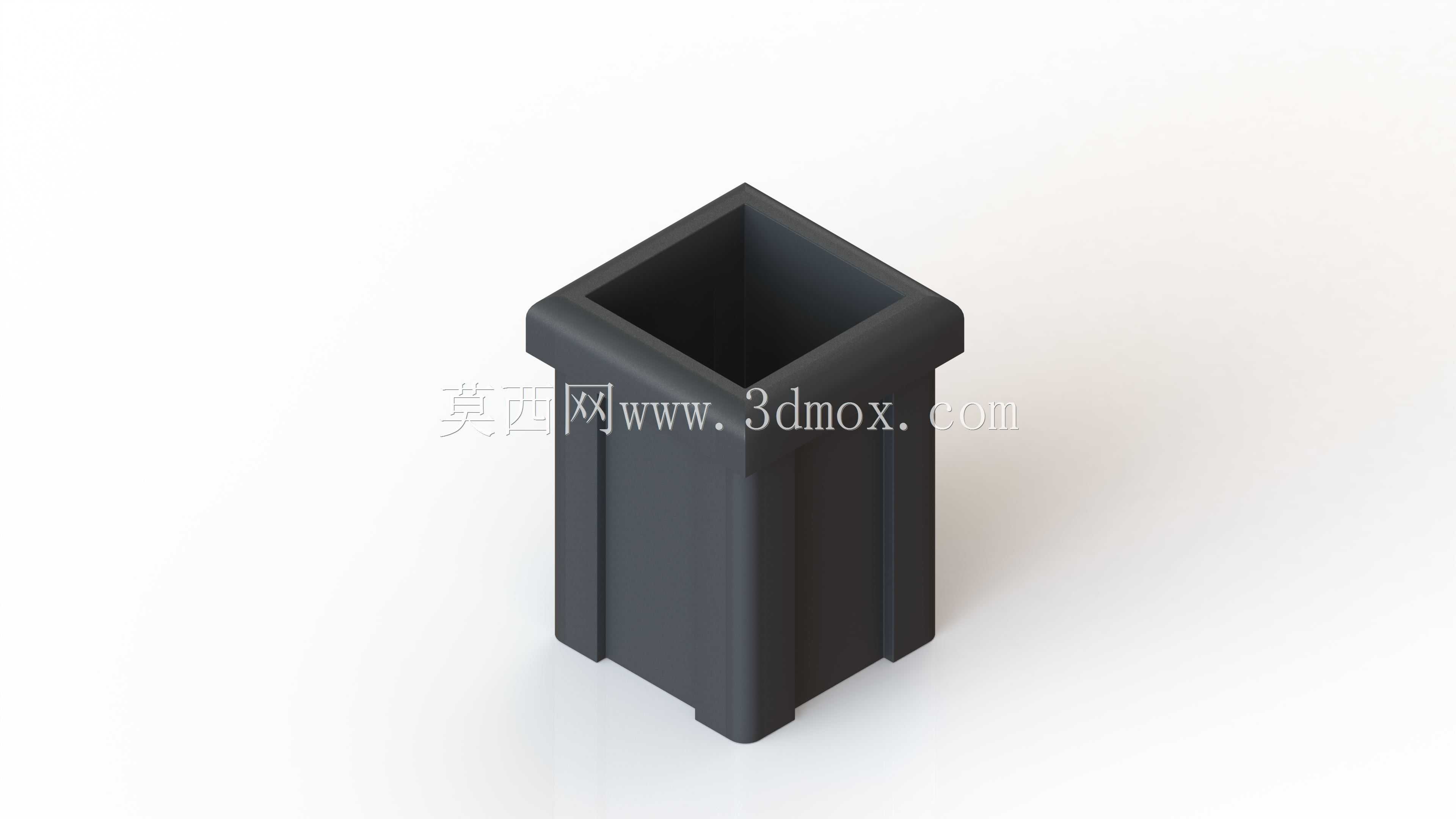

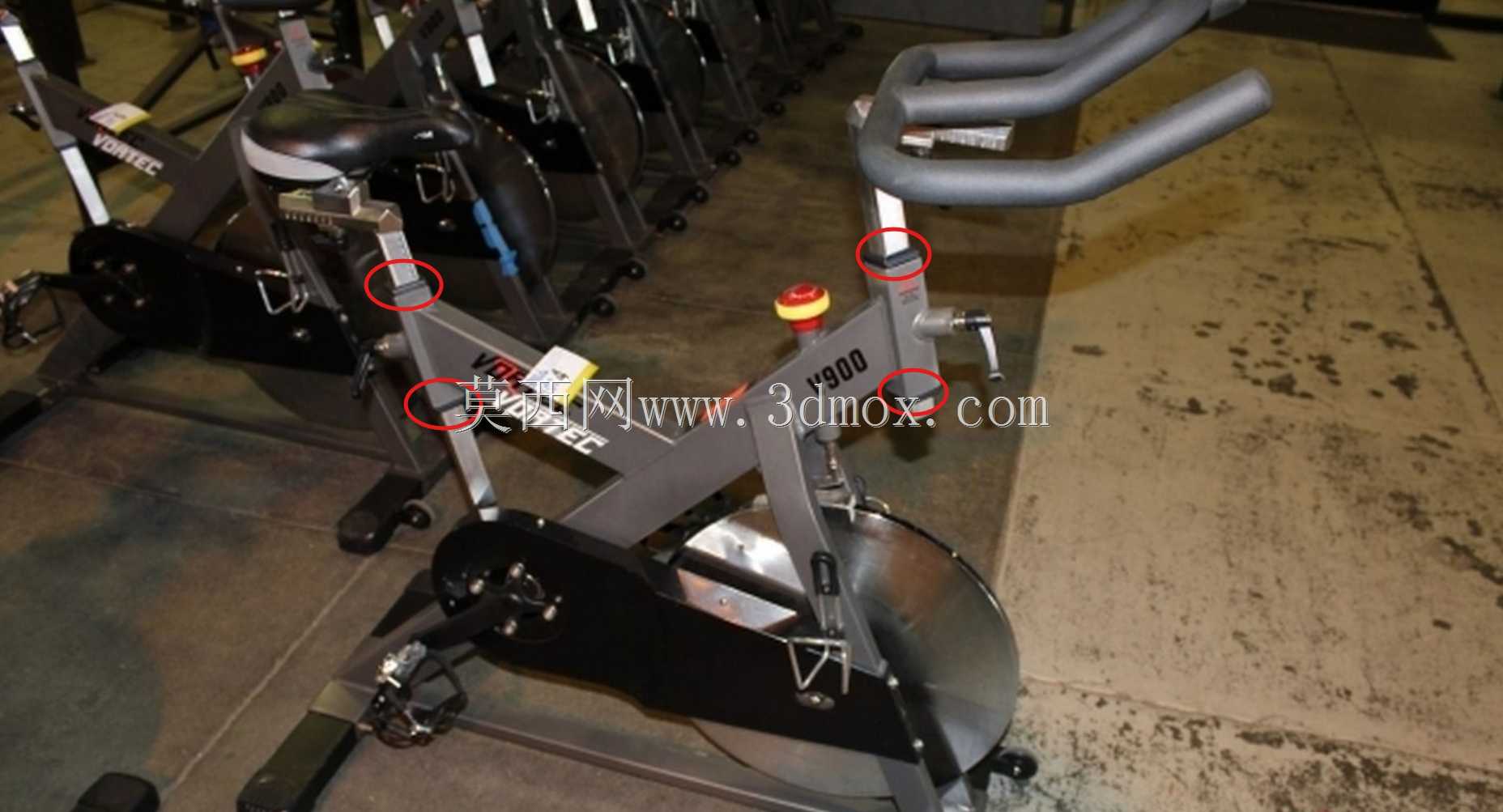

　　在商用健身场馆与家庭健身场景中，动感单车的部件适配损耗一直是设备维护的常见痛点，尤其是座杆与车架主体的连接部位，长期承受骑行过程中的交变载荷、人体重量带来的竖向压力以及踩踏动作产生的侧向扭转力，原厂塑料衬套很容易出现磨损旷量，导致座杆晃动、异响，甚至影响骑行姿态的稳定性，增加运动损伤风险。这款适配Vortec V900动感单车的座杆套筒，正是针对这一实际使用场景设计的替换适配部件，同时也可兼容同规格车把部位的安装固定需求。从结构设计来看，套筒整体采用方管嵌套式结构，主体段为等截面方形空腔，外壁设置四条纵向加强筋，既能够提升套筒整体的抗扭刚性，避免长期受力出现侧壁形变，也能在安装时与车架方管内壁形成导向定位，减少装配过程中的对位偏差。

　　套筒上端设置一圈向外延伸的限位凸缘，安装到位后凸缘会贴合在车架安装孔的上端面，起到轴向限位作用，避免套筒在受力时向下滑移脱落，同时凸缘的厚度经过反复校核，既不会因为过薄导致受力断裂，也不会因为过厚突出车架表面影响座杆的安装平整度。在安装边界的设计上，套筒的内腔尺寸严格匹配V900动感单车原厂座杆的外截面尺寸，单边配合间隙控制在0.2mm以内，既保证座杆能够顺畅插入调整高度，又不会因为间隙过大产生旷量；套筒的外截面尺寸则对应车架安装座的内孔尺寸，外壁加强筋的外径与安装孔内壁形成过渡配合，装配时可借助橡胶锤轻敲到位，不需要额外的粘接或紧固件固定，后期更换维护时也可通过凸缘部位轻松撬出拆卸。从功能特性来说，这款套筒采用3D打印工艺制作，可选择高强度PETG或碳纤维增强尼龙材料，相比原厂的普通ABS衬套，抗冲击性能与耐疲劳性能提升40%以上，能够承受高频次健身使用场景下的长期载荷，不会因为温度变化或长期受力出现脆裂、形变问题。套筒的内壁做了微磨砂处理，能够增加与座杆外壁的摩擦力，在座杆锁紧机构压紧时提供足够的防滑阻力，避免骑行过程中座杆出现下滑移位；外壁的纵向加强筋同时起到了容差作用，对于车架安装孔因为长期磨损出现的轻微尺寸偏差，加强筋的微小形变可以填补间隙，让套筒依然能够稳固固定在车架内，不需要对车架本身进行打磨或修补，降低了老旧设备的维护成本。

　　在实际应用中，这款套筒不仅可以作为原厂衬套损坏后的替换配件，也可以用于改装场景——当用户需要更换不同规格的第三方座杆时，可通过调整套筒的内腔尺寸实现不同截面座杆与原厂车架的适配，不需要对车架进行破坏性改装，保留车架原有结构强度的同时拓展了配件的兼容范围。设计过程中也充分考虑了3D打印的工艺特性，整体结构无悬空角度小于45度的部位，打印时不需要添加额外支撑，减少了后期支撑去除的工作量，同时避免支撑残留影响配合面的精度；壁厚设计均匀，主体壁厚保持在2.5mm，既保证足够的结构强度，也不会因为壁厚过大导致打印过程中出现翘曲、缩印等问题，普通桌面级FDM3D打印机即可完成制作，用户可根据自身使用需求选择不同颜色、不同性能的材料自行打印制作，大幅降低配件的获取成本与等待周期。

　　不同于通用型的衬套配件，这款套筒的结构完全针对V900动感单车的安装结构做了适配，凸缘下方的避让槽刚好对应车架安装孔处的锁紧螺丝位置，安装后不会干涉锁紧机构的正常动作，锁紧螺丝压紧时可以直接作用在座杆外壁，不会因为套筒的存在导致锁紧力不足。套筒的整体长度经过实际装车验证，插入车架后下端不会与车架内部的加强筋产生干涉，同时座杆插入后能够获得足够的嵌套深度，保证座杆的受力支点足够长，避免座杆因为嵌套深度不足出现杠杆力过大导致的断裂风险。在日常维护场景中，这款套筒的存在也能减少座杆与车架本体的直接摩擦，长期使用出现磨损时只需要更换套筒即可，不需要更换成本更高的车架主体或座杆部件，对于健身场馆这类高频使用场景来说，能够大幅降低设备的长期维护成本，减少设备因为配件损坏导致的停用时间。
