拖挂式折臂随车起重吊运装置

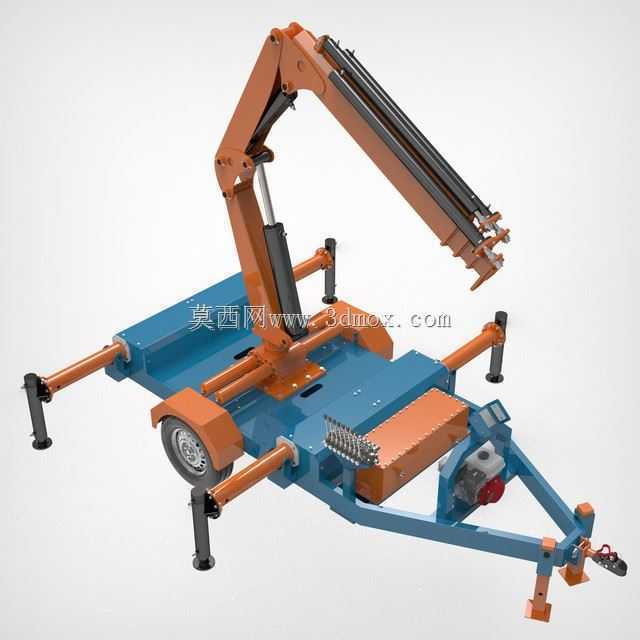

　　这套拖挂式折臂起重装置主要面向零散短途吊装转运场景，在市政运维、园林苗木移栽、小型建材配送、厂区设备移位、户外工地轻型物料装卸中使用频率较高。设备采用拖挂行走底盘作为承载基础，前端设置牵引连接结构，可直接挂载在普通乘用车、轻型货车尾部完成道路转场，无需额外配置专用起重车辆，大幅降低小吨位吊装作业的进场门槛。底盘主体采用焊接框架结构，台面预留多组安装点位，既可以承载折臂起重主机，也可在闲置区域放置配重、吊具、索具与作业辅件，底盘单侧配置行走轮组，轮距与离地间隙按照非铺装工地路面通行条件设计，拖挂行驶时具备足够的通过稳定性。

　　起重执行部分采用多节折叠臂架结构，臂架主体为高强度型钢焊接成型，相邻臂节之间通过铰接销轴连接，配合多级液压油缸完成臂架俯仰、伸缩与折收动作。非作业状态下臂架可完全折叠收放在底盘台面上方，整体外廓尺寸紧凑，转场过程中不会超出拖挂车辆的通行边界；作业时臂架可依次展开，通过不同臂节的组合动作覆盖不同幅度与高度的吊装点位，臂端预留标准吊具连接接口，可搭配吊钩、吊带、简易夹爪完成不同形态物料的起吊作业。

　　底盘四周分布四组可伸缩液压支腿，支腿横向向外伸出后下端的支撑盘可贴合地面，吊装作业前将支腿全部伸出并撑实，能够把整车起吊载荷分散传递到地面，避免吊重偏载时底盘发生侧倾，支腿的伸出长度可根据现场地面平整度单独调整，在狭小街巷、松软草坪、不平整工地现场都能快速搭建稳定作业支撑面。底盘侧部布置液压动力单元与储油箱体，动力输出端通过高压油路连接臂架变幅油缸、臂节伸缩油缸与支腿油缸，操作端集中设置控制阀组，作业人员可在底盘侧方安全区域同步控制支腿收放、臂架起落与吊重升降，各动作之间具备液压互斥约束，防止误操作引发结构干涉。

　　建模过程中完整还原了拖挂牵引架的连接尺寸、轮组安装位、支腿展开边界与臂架全行程运动包络，设计阶段需要重点校核臂架全伸工况下的额定起重量曲线，核对支腿跨距与底盘配重的匹配关系，同时预留液压管线排布空间与检修操作间隙，保证实体加工后各动作无卡滞、周边无结构磕碰，整套装置兼顾道路转场灵活性与定点吊装稳定性，适合小批量轻型吊装作业的设备选型与结构参考。
