浸泡工位移动式龙门起重吊运装置

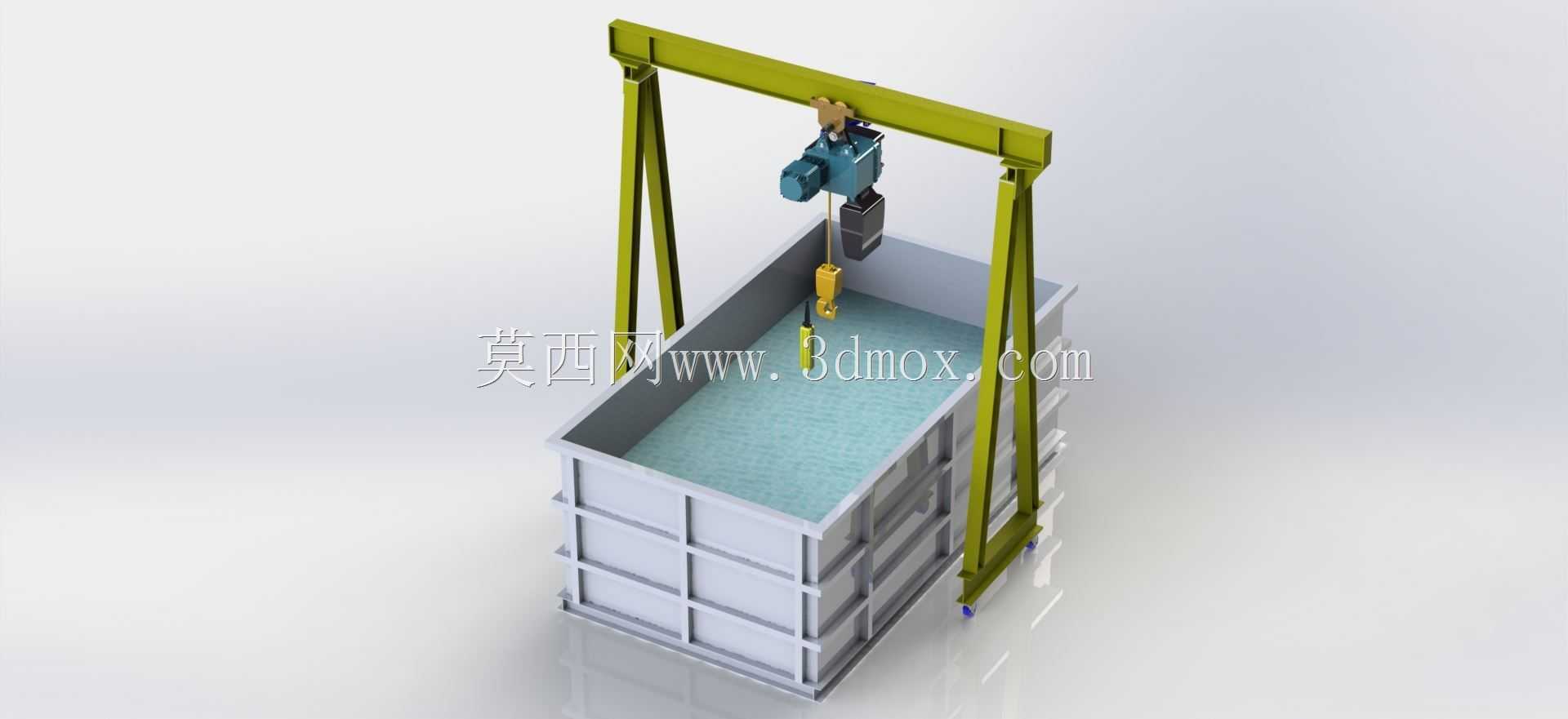

　　这套三维结构围绕表面处理、零件清洗、药剂浸泡这类工位的实际搬运痛点搭建，现场作业里待处理工件往往重量大、外形不规则，人工抬入抬出液槽既存在滑落磕碰风险，也很难保证工件完全没入液面、平稳停留和匀速提出，因此用一套跨槽布置的轻型龙门架完成垂直起吊与短距离移位。整套设备的布局逻辑很明确：下方是敞口矩形浸泡槽，槽体采用型钢外框加围板的焊接结构，侧壁设置多道横向和竖向加强筋，避免盛满液体后侧板出现鼓胀变形；槽底预留支撑脚，可落在车间混凝土地坪或预埋基座上，槽体上口的宽度决定了龙门两支腿的内侧净距，建模时支腿内侧与槽壁之间留出检修和排水操作空间，不会出现架体贴死槽边、人员无法清理槽沿的问题。上方的黄色门架由两根竖直支腿、

　　顶部主梁和底部行走端梁组成，主梁沿槽体长度方向横跨，电动葫芦挂载在主梁下方，吊钩的垂直行程覆盖槽内最低工作位置到槽口上方安全高度，工件挂装后可先在槽外起升，再沿主梁平移至槽体正上方，缓慢下降浸入液体；浸泡完成后先垂直起升，在槽口上方停留沥除表面附带液体，再横移至槽外侧的卸料位置落放。支腿底部配置行走轮与定位结构，正常作业时架体对位后锁止，避免起吊载荷下出现滑移，需要换槽或清理槽体时可整体推移，不用拆解葫芦和主梁。电动葫芦的选型匹配工位最大工件重量，起升机构包含卷筒、减速箱体、电机和吊钩组，吊钩下方预留吊具挂载接口，可搭配吊篮、专用吊叉或柔性吊带使用，适配不同外形的零件。建模过程中各部件的装配关系完整还原，槽体加强筋的排布、

　　支腿与主梁的连接节点、葫芦沿梁的行走限位、吊钩的垂向摆动空间都做了对应表达，现场安装时只需按照槽体实际长宽核对支腿跨距和轮距，确认吊钩最低点与槽底的安全余量、起升最高点不触碰车间顶部管线，即可完成工位布置，结构形式简洁，维护点集中在行走轮、葫芦起升机构和槽体密封处，适合中小型处理车间的重载浸泡作业。
