闭式结构离心式水泵叶轮结构设计

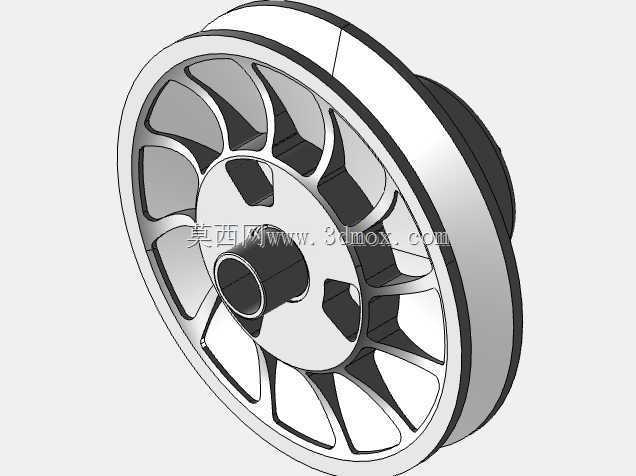

　　这款叶轮是离心泵核心水力做功部件，主要适配中小型单级单吸离心泵，可应用在建筑供水、暖通循环、农田排灌、小型工业流体输送等场景，直接决定泵组的水力效率、运行稳定性与抗气蚀性能。从结构设计来看，采用闭式叶轮构型，前后盖板与扭曲叶片一体化成型，相比开式、半开式叶轮，闭式结构在输送清水类低杂质介质时，能有效减少叶片顶端的容积泄漏，水力效率可提升8%-12%，更适配清洁介质的连续输送工况。叶片采用后弯式扭曲叶型，设计阶段结合流体仿真对叶片进出口安放角做了迭代优化，进口边顺着来流方向做了圆弧修型，能降低介质进入叶轮流道时的冲击损失，同时拓宽泵组的高效运行区间，避免小流量工况下出现明显的回流、漩涡问题，降低运行时的水力脉动与噪声。

　　叶轮中心的轴孔采用标准平键连接结构，轴孔与轮毂的同轴度公差控制在IT7级，安装时可保证叶轮与泵轴的配合精度，避免高速旋转时出现偏心振动；轮毂长度经过匹配计算，既保证与泵轴的配合接触面积足够传递扭矩，又不会占用过多泵腔轴向空间，适配常规IS型、ISG型离心泵的泵腔安装边界。前后盖板的型线采用平滑圆弧过渡，从轮毂处到叶轮外缘的厚度渐变设计，既保证高速旋转时的结构强度，能承受额定转速下的离心力与介质压力载荷，又能减少盖板外侧的圆盘摩擦损失，提升整体运行效率。叶轮的出口宽度结合额定流量参数做了匹配设计，流道表面做了顺滑过渡处理，没有明显的棱角与突变，可减少介质在流道内的沿程阻力，同时降低固体杂质在流道内滞留堵塞的概率。在安装边界上，

　　叶轮的进口直径、外缘直径、轴向总尺寸都匹配常规同规格离心泵的泵腔尺寸，替换安装时无需对泵体、密封腔做额外改造，可直接与现有泵轴、密封组件、泵盖适配，降低备件替换的适配成本。实际运行中，该叶轮的动平衡等级设计为G6.3级，可适配最高2900r/min的额定转速，运行时的振动幅值控制在标准允许范围内，能减少对机械密封、轴承部件的额外冲击，延长泵组易损件的使用寿命。
