低碳钢金属连接叉结构设计

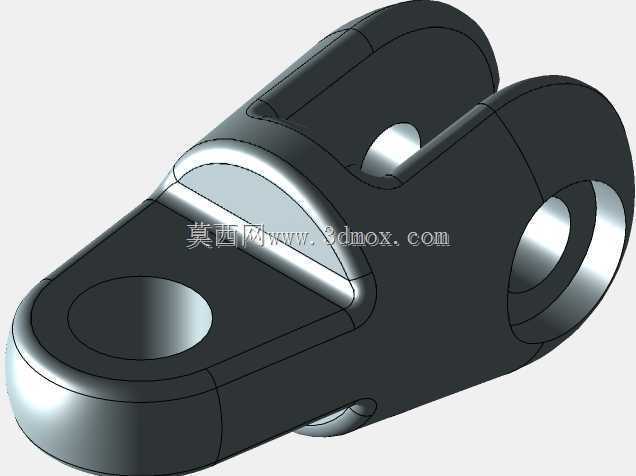

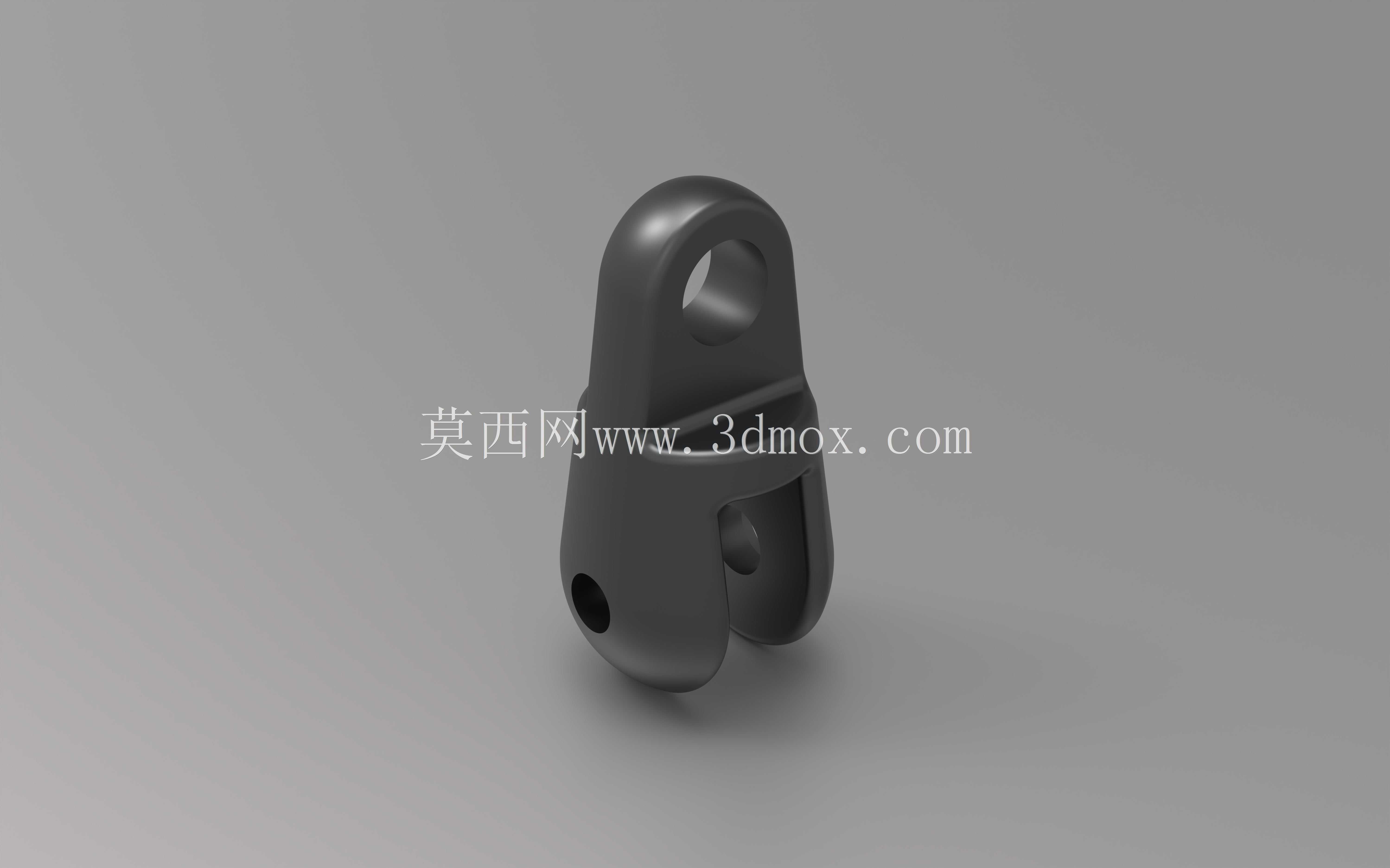

　　这款叉形金属连接件在工业场景中多用于需要铰接联动的传动链路末端，常见于小型起重吊具的末端连接、户外遮阳篷的支撑臂铰接点、农用机械的操纵杆联动端，也可作为小型输送线的张紧机构连接部件使用。从功能特性来看，该部件上端的单孔结构用于与带孔销轴配合，实现与上端拉杆或者吊环的铰接，下端的叉形开槽结构则用于卡入配套的连接耳片，通过横向销轴贯穿叉体两侧的同轴孔与下端部件完成铰接，能够在两个铰接点之间传递拉力与小幅摆动的扭矩，同时允许连接的两端部件在一定角度范围内相对转动，补偿安装过程中产生的同轴度误差，避免刚性连接在设备运行过程中产生的应力集中问题。设计过程中首先确定了整体的受力边界，按照额定静载荷1.2倍的安全系数核算叉体的截面厚度，

　　上端吊孔的壁厚经过反复校核，确保在承受极限拉力时不会出现孔壁撕裂的问题，叉体中部的加强凸环是设计中的关键结构，这个位置是上下受力传递的过渡区域，增加环形凸筋后无需整体加厚叉体就能大幅提升该截面的抗弯折强度，有效控制了零件的整体重量。下端叉臂的开槽宽度按照配套耳片的标准厚度预留了0.2mm的装配间隙，两侧的销轴孔采用了同轴度0.02mm的公差设计，避免销轴穿入后出现卡滞或者单侧受力的问题，叉臂末端做了圆弧过渡处理，既减少了热处理过程中的应力集中风险，也能避免安装时尖锐边角划伤操作人员。外形尺寸方面，整体长度控制在适配常规M8-M10销轴的规格范围内，上端吊孔的内径适配标准直径8mm的销轴，下端叉臂的两个同轴孔内径与上端孔保持一致，

　　可通用同规格的销轴与开口销配件，安装时无需额外定制非标紧固件，叉体的最大外轮廓宽度不超过20mm，能够在狭窄的安装空间内完成装配，不需要为该部件预留过大的操作空间。零件表面采用了发黑处理的工艺设计，在低碳钢基体表面形成致密的氧化层，提升日常使用中的防锈能力，适配多数户外或者车间多尘环境下的使用需求，叉体的所有棱边都做了R0.5的倒角处理，去除机加工产生的毛刺，装配过程中不会割损配套的橡胶防尘套或者线缆护套。
