四缸发动机排气歧管结构设计方案

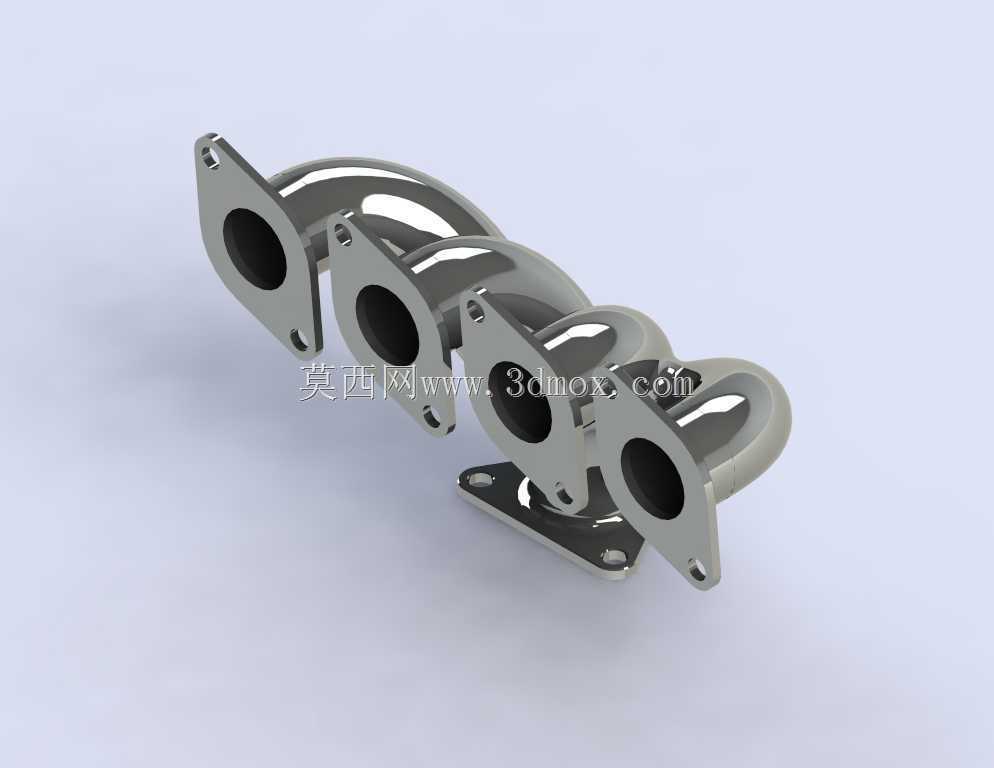

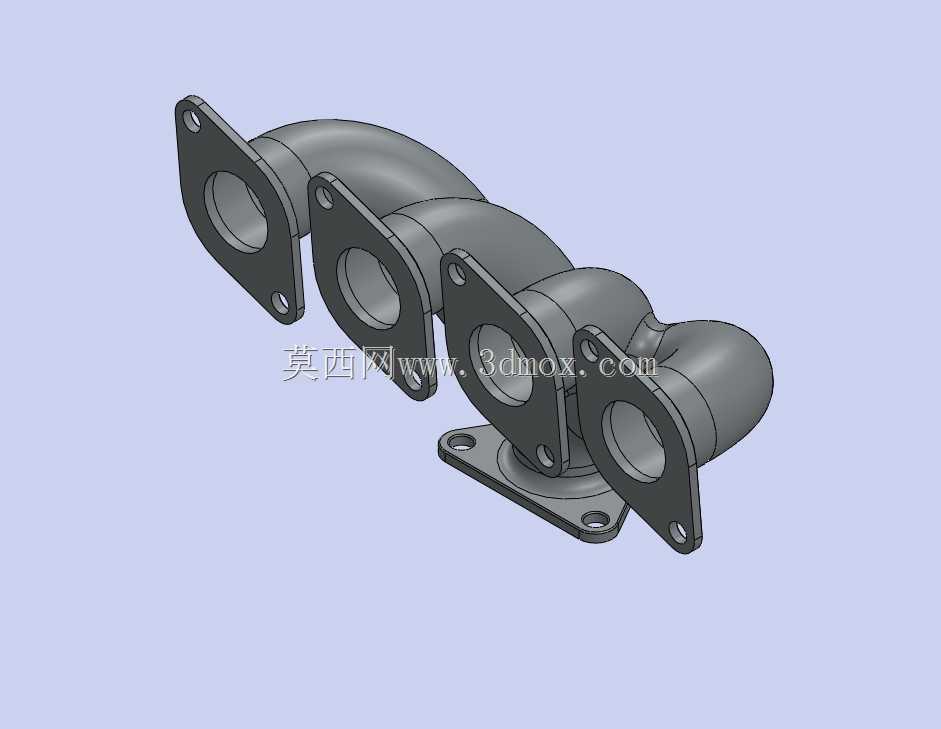

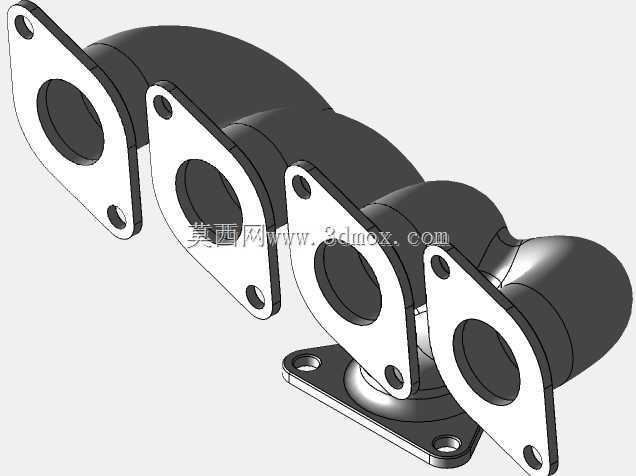

　　这款四缸排气歧管的结构设计，首先要匹配直列四缸内燃机的排气端口布局，四个进气法兰分别对应气缸盖的排气出口，每个法兰面都预留了螺栓过孔，安装时可通过螺栓与缸盖排气侧紧密贴合，法兰面的平面度公差控制在0.05mm以内，避免高温排气泄漏。出气端采用集成式法兰结构，可直接对接三元催化器或者涡轮增压器的进气端口，出气法兰的安装孔位按照通用乘用车排气系统接口标准设计，适配多数1.5L-2.0L排量的直列四缸机型。

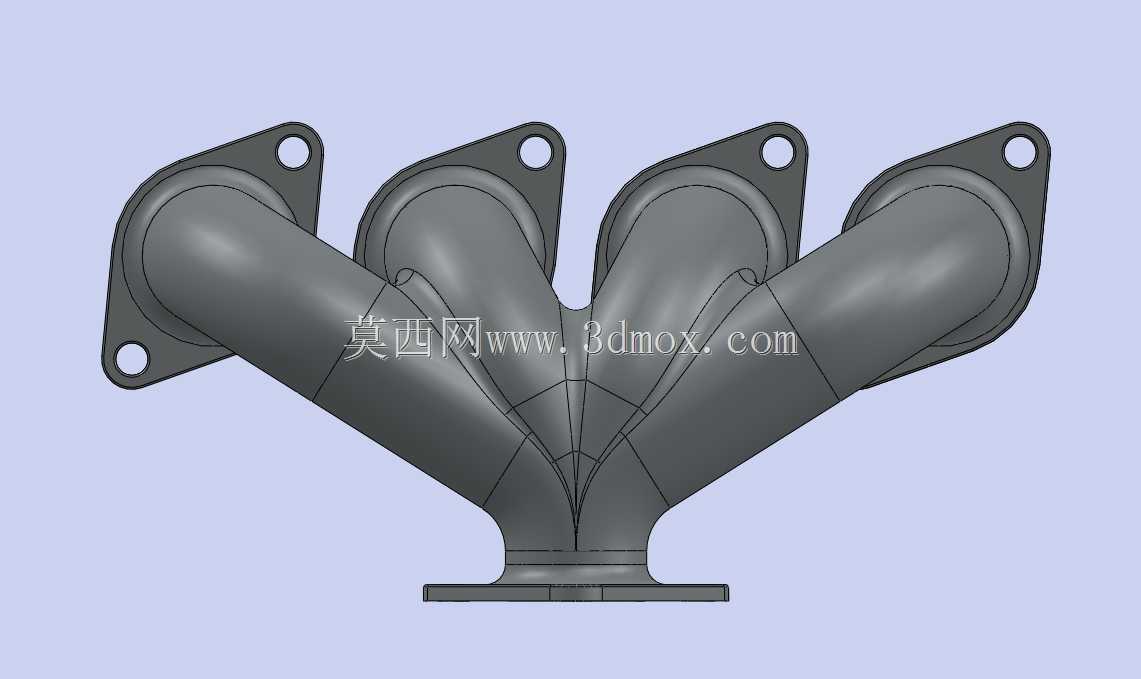

　　从实际应用场景来看，这类歧管多用于民用乘用车的自然吸气或者小排量涡轮增压动力单元，工作时需要承接气缸排出的800-950℃高温废气，因此结构设计上首先考虑了气流的顺畅性，每一路支管的弯曲弧度都经过平滑过渡处理，避免出现直角弯折或者截面突变，减少排气背压，同时四个支管的长度差控制在5%以内，尽可能保证各缸排气的时序一致性，降低排气干涉带来的动力损耗。

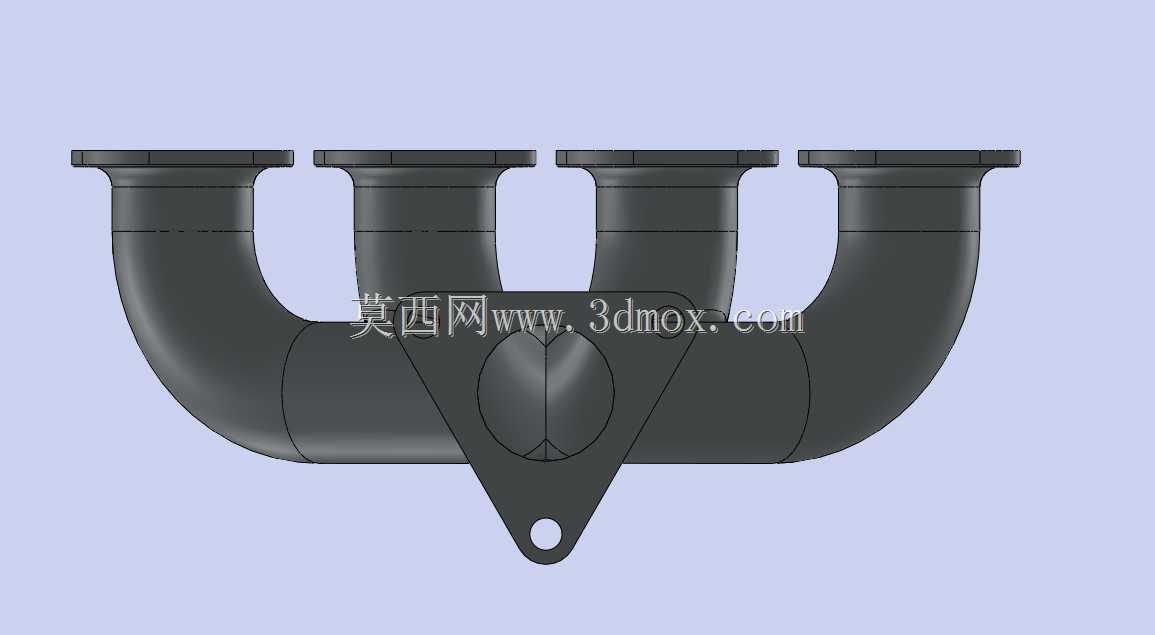

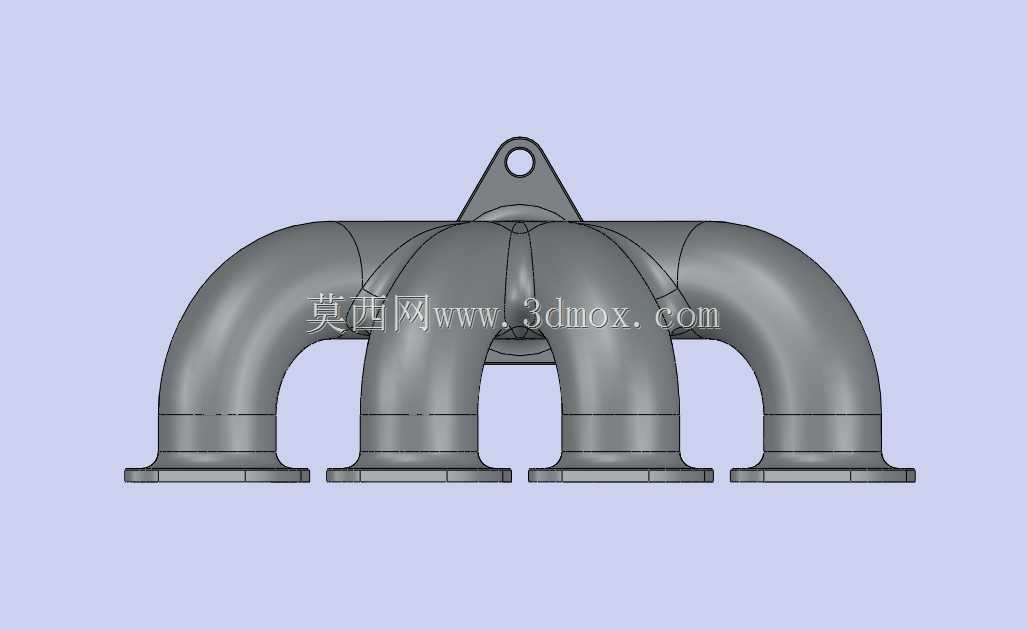

　　外形尺寸方面，整体横向跨度适配直列四缸缸盖的排气侧安装间距，纵向高度控制在120mm以内，不会与发动机舱内的防火墙、转向助力管路等周边部件产生干涉，安装时的操作空间预留充足，法兰螺栓可从侧面直接完成紧固，不需要额外拆卸周边附件。支管的壁厚设计为3.5mm，采用等壁厚结构，既可以承受高温排气的热冲击，也能控制整体重量，相比传统铸铁歧管减重约20%，同时管壁的过渡圆角全部做了R3以上的圆滑处理，减少应力集中点，在发动机冷热交变的工作工况下，降低开裂风险。

　　设计过程中还考虑了生产制造的可行性，支管的弯曲曲率满足金属铸造或者不锈钢焊接成型的工艺要求，没有出现倒扣或者无法脱模的结构，法兰与支管的连接位置做了加厚处理，承受安装螺栓的预紧力时不会出现变形。每个支管的走向都避开了缸盖的水温传感器、机油标尺等周边部件的安装位置，装车后不需要额外调整周边附件的布局，可直接替换同规格的原厂歧管配件。在实际台架测试场景中，这类结构的歧管可以让各缸排气压力差控制在3kPa以内，有效提升发动机中低转速区间的排气效率，同时平滑的内壁结构可以减少排气紊流产生的噪音，降低排气系统的消音负担。
