星型布局五缸径向活塞动力装置结构

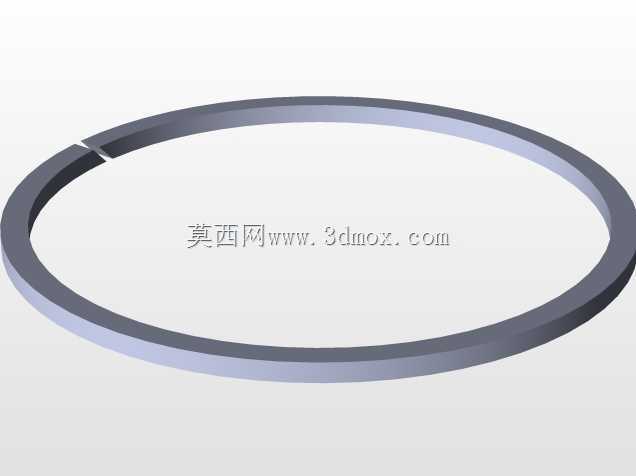

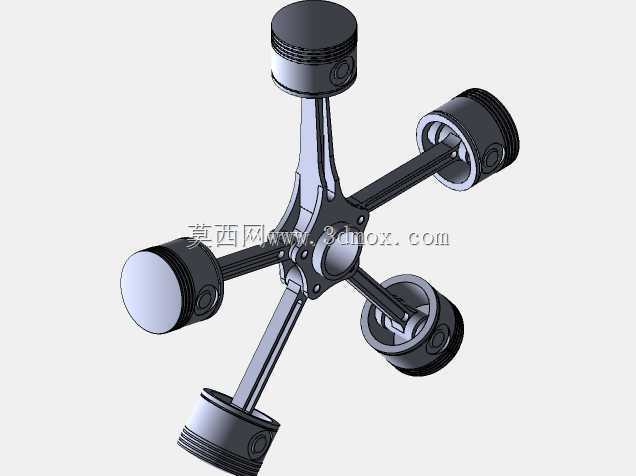

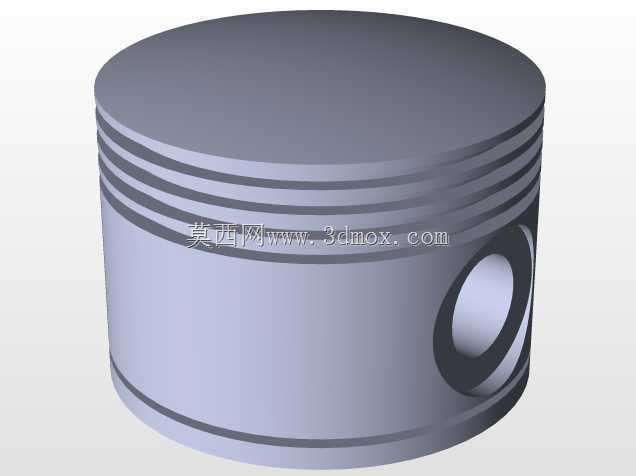

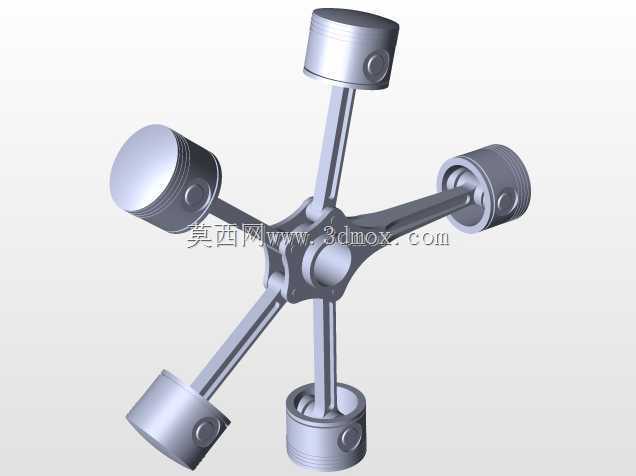

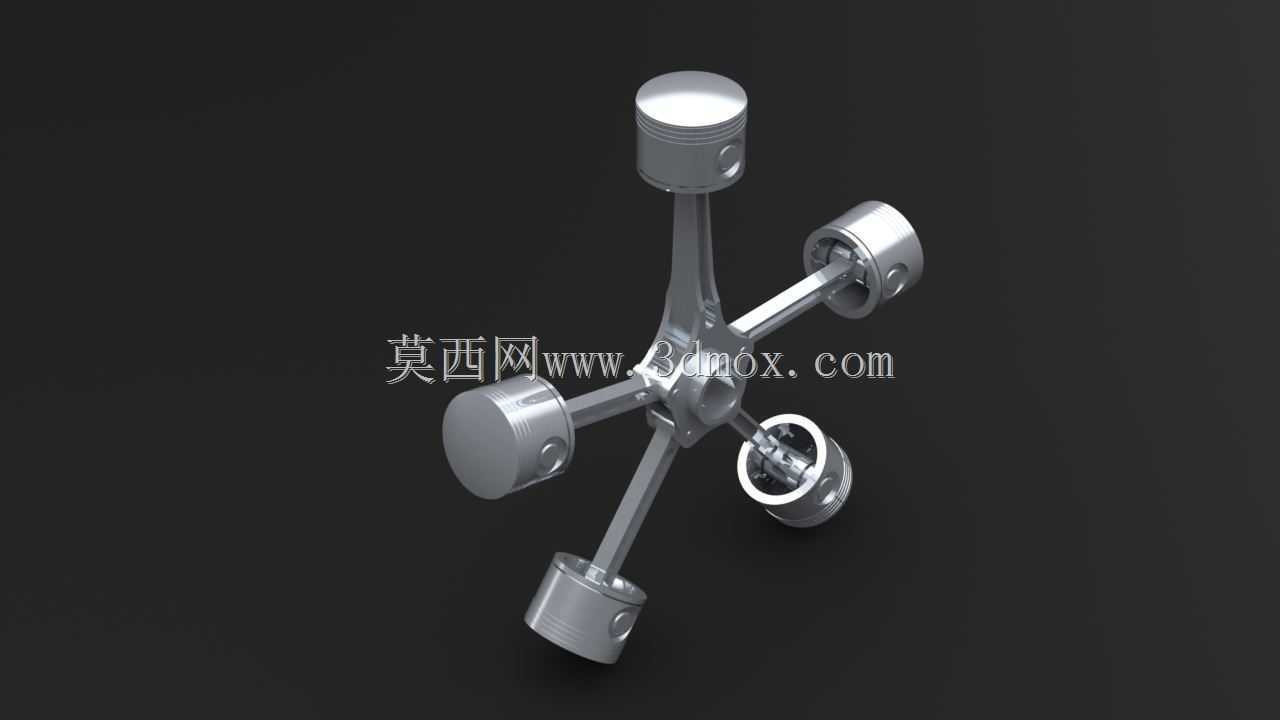

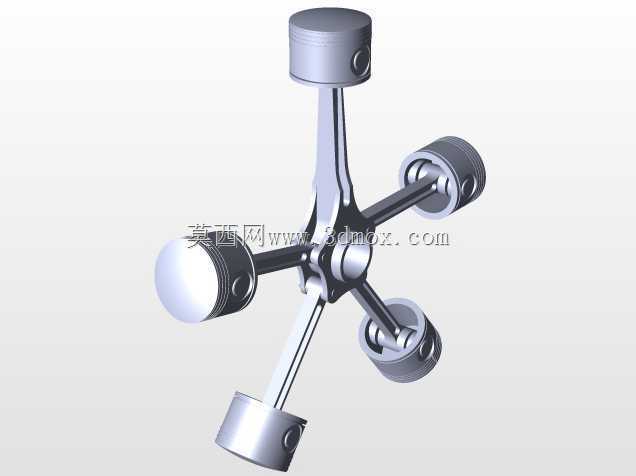

　　早年通航领域的固定翼飞行器动力选型中，这类径向排布的活塞动力装置曾是绝对主流配置，相比直列、V型排布的同排量活塞机，它的曲轴轴向尺寸能压缩40%以上，整台动力单元的迎风面轮廓更规整，适配早期螺旋桨飞机的机头整流罩安装边界，不需要额外设计复杂的动力舱避让结构。从结构逻辑上看，五组气缸以曲轴回转中心为原点呈等角度放射状排布，每组活塞通过独立的铰接连杆与中心曲柄销连接，这种布局能让相邻气缸的点火做功行程间隔更均匀，曲轴运转时的径向惯性力可以通过多组活塞的往复运动实现部分自平衡，不需要额外加装大质量的平衡轴结构，整台动力单元的自重功率比远优于同期的直列活塞机型。做三维结构设计时，首先要锁定曲轴的回转中心作为整机装配基准，

　　先确定曲柄销的偏心距，这个参数直接决定活塞的有效行程，进而匹配单缸排量与整机输出功率的设计目标；随后要核算每根连杆的长度，既要保证活塞运行到上止点时气缸余隙容积符合压缩比设计要求，也要避免活塞运行到下止点时连杆与气缸内壁、相邻连杆组件发生运动干涉。气缸的安装定位面统一设置在中心曲轴箱的放射状安装凸台上，每个凸台的定位止口与曲轴中心的位置度公差要控制在0.02mm以内，否则会出现活塞偏磨、连杆受力异常的问题。实际装配场景中，这类动力装置的维护可达性比直列机型更好，拆下单缸的气缸盖、活塞组件时不需要拆解相邻气缸结构，外场维护时不需要将整台动力装置从机架上拆下就能完成单缸故障排查。从安装边界来看，五缸径向布局的整机外轮廓呈正五边形分布，

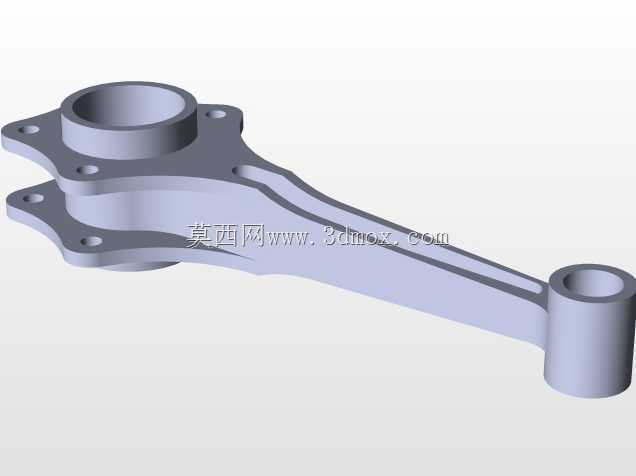

　　最大回转直径由活塞外止点位置决定，安装支架的固定点通常设置在曲轴箱后侧的环形法兰上，法兰上的安装孔位呈等角度排布，能适配不同角度的机架安装需求，不需要额外制作转接安装板。设计过程中还要注意连杆铰接端的润滑通道布局，因为多根连杆共用同一个曲柄销，润滑油路需要从曲轴中心油道引出，在曲柄销表面对应每个连杆的位置开设分油孔，保证高转速运转时每个铰接副都能得到足够的润滑，避免出现烧瓦、连杆抱死的故障。这类结构除了航空领域应用，在部分小型固定式发电机组、农用机械的动力单元上也有过适配案例，因为它的结构紧凑、抗过载能力强，在高粉尘、维护条件有限的作业场景下，可靠性表现优于同功率的其他布局活塞动力装置。
