巴哈赛事专用薄壁管孔切割工装结构

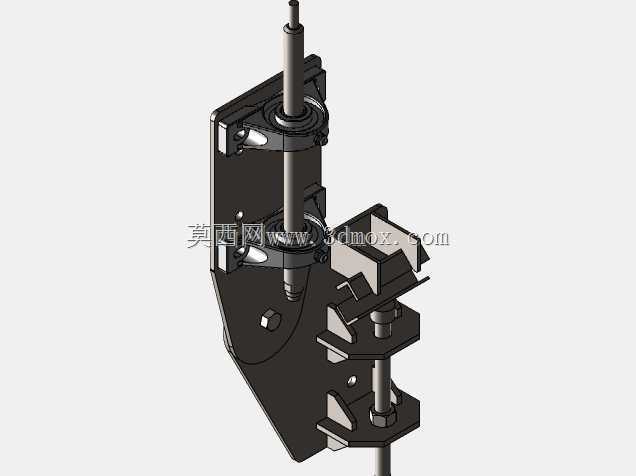

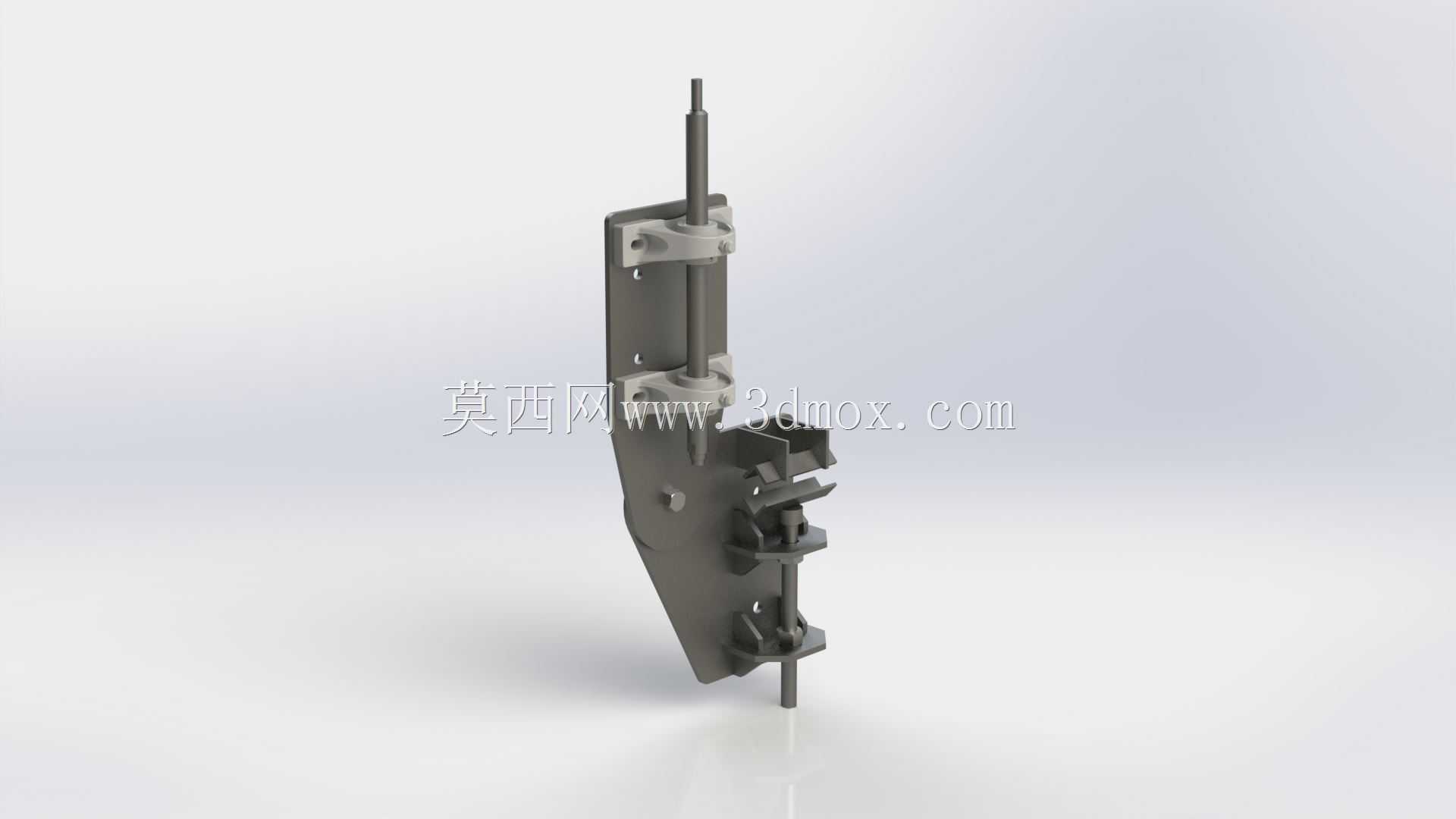

　　这款管孔切割工装最初面向巴哈SAE越野赛车的车架管路加工场景开发，核心解决薄壁圆管现场开孔的精度与效率痛点，在越野赛车改装、小型非标管路搭建、户外抢修作业中都能适配。整套工装采用长导向杆搭配双侧快装抱箍的结构，导向杆采用调质光轴加工，表面粗糙度控制在Ra1.6以内，保证切割进给过程无卡滞、无径向窜动，抱箍的圆弧接触面做了防滑滚花处理，可适配直径20mm到50mm区间的常规薄壁金属管，安装时无需额外焊接固定点，仅通过抱箍的锁紧螺栓即可将整套工装牢牢固定在待加工管段的外壁，安装边界仅需管段单侧预留120mm以上的直线操作空间，无需大型台架或电源支持，完全适配野外无供电的作业场景。切割执行端采用多组定位卡爪配合专用锯片安装位的设计，

　　卡爪可根据待开孔的孔径做径向调节，调节范围覆盖10mm到35mm的常规管孔尺寸，进给过程中导向杆与切割头的同轴度公差控制在0.1mm以内，避免开孔过程中出现偏斜、毛刺过大的问题，针对薄壁管易变形的特性，卡爪端面做了圆弧贴合设计，切割时卡爪始终贴紧管壁外侧提供支撑，抵消锯片切削带来的径向压力，避免薄壁管出现凹陷、撕裂的缺陷。整套工装的主体承力部件采用6061铝合金铣削加工，在保证结构强度的前提下控制整体重量，单人即可完成携带、安装、操作全流程，长期使用验证中，针对壁厚1mm到3mm的冷轧钢管、铝合金管都能实现稳定切割，切口端面平面度可满足后续焊接、管件插接的装配要求，无需额外二次打磨修型。设计过程中没有做多余的冗余结构，

　　所有部件都围绕快速装夹、稳定切削、便携作业三个核心需求排布，导向杆的长度经过多轮现场测试优化，既保证进给行程足够覆盖全尺寸孔径的切割深度，又不会因为过长导致工装携带不便、安装时与周边管路发生干涉，抱箍的锁紧螺栓采用翼型手拧结构，无需额外扳手即可完成松紧调节，进一步压缩现场作业的准备时间，切割头的锯片安装位兼容常规的小孔径 hole saw 锯片，耗材替换成本低，采购渠道广泛，不会出现专用耗材难以补给的问题。
