巴哈赛事专用SAE齿轮箱传动结构

　　巴哈越野赛事的动力传动链路中，齿轮箱是衔接动力输出端与行走机构的核心部件，直接决定非铺装路面下的动力传递效率与整车抗冲击能力。这款齿轮箱针对巴哈SAE赛事的极端工况设计，适配小排量单缸发动机搭配皮带式无级变速机构的动力输出特性，核心传动比设定为9:1，能够将CVT输出的高转速低扭矩动力，转化为轮端需要的大扭矩低转速输出，满足越野爬坡、泥泞路面脱困、障碍穿越等场景下的动力需求。

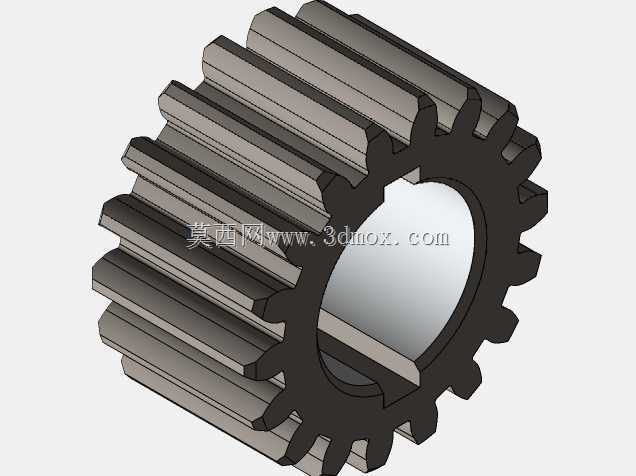

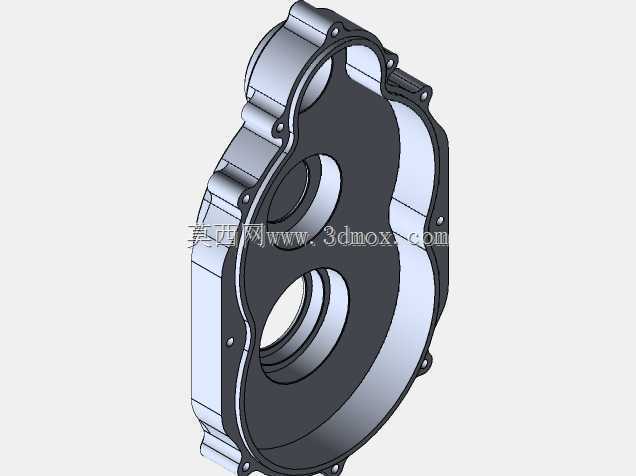

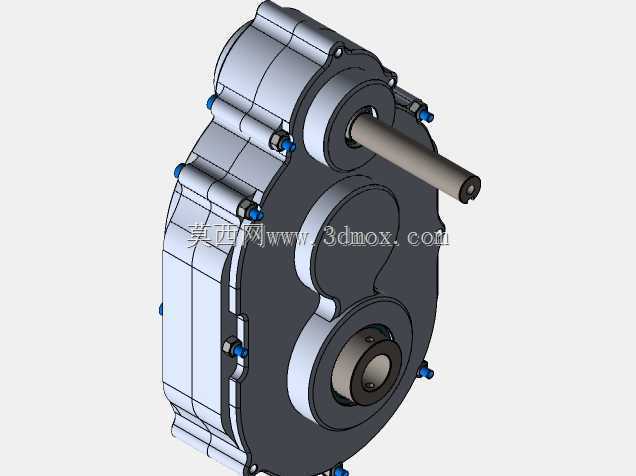

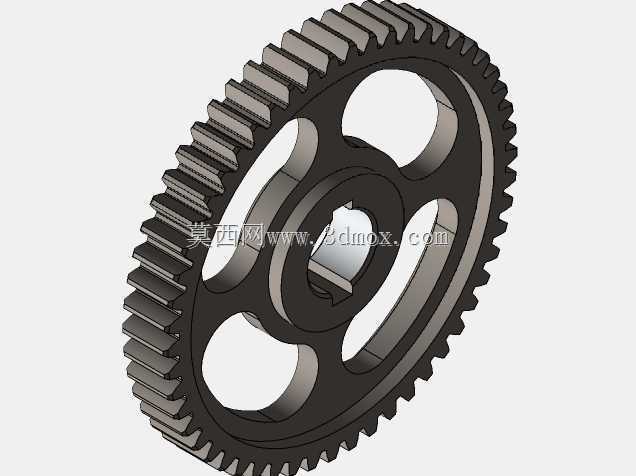

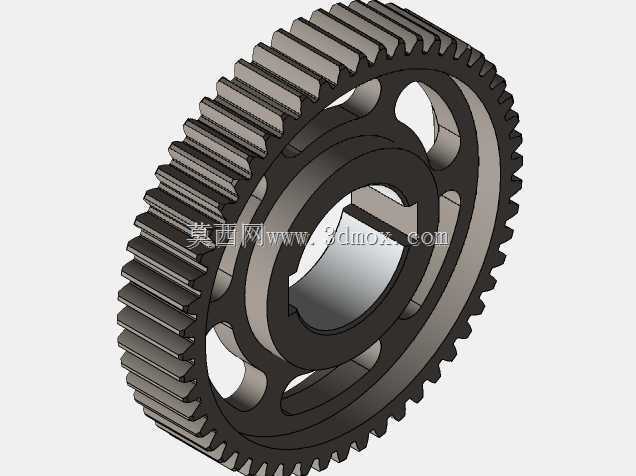

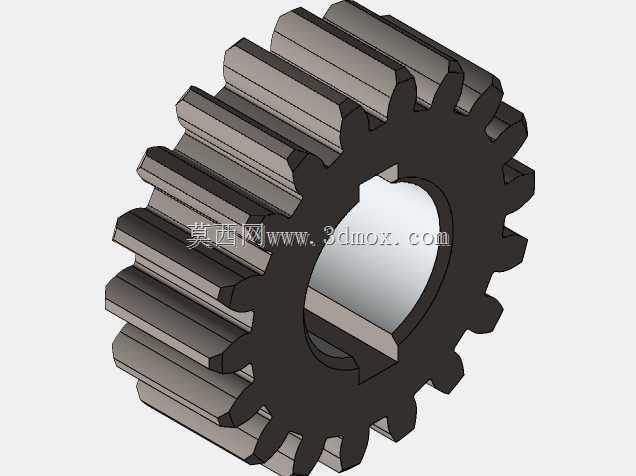

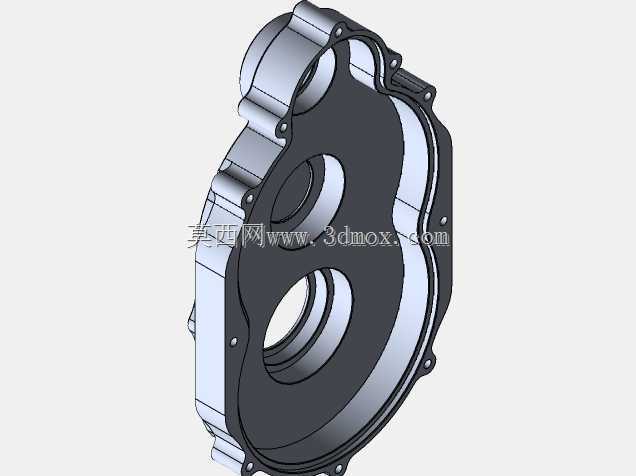

　　从结构设计逻辑来看，这款齿轮箱采用集成式箱体布局，将输入轴、中间传动齿轮组、输出轴、差速机构整合在同一密闭腔体内，减少分体式结构带来的密封失效风险，同时压缩整体安装空间，适配巴哈赛车钢管车架的紧凑布局要求。箱体采用铝合金材质铣削成型，在保证结构刚度的前提下尽可能降低自重，注油状态下整体重量控制在12公斤左右，避免传动系统过重影响整车轴荷分配。齿轮组采用斜齿圆柱齿轮搭配直齿锥齿轮的组合传动方案，斜齿圆柱齿轮承担一级减速的扭矩传递，相比直齿齿轮啮合重合度更高，传动过程中冲击更小，能够承受赛事中频繁的急加速、急减速带来的载荷冲击；直齿锥齿轮负责将动力传递方向偏转90度，适配后轮驱动的布局要求，同时差速机构集成在输出端，允许两侧车轮在过弯时存在转速差，减少轮胎磨损与转向阻力。

　　安装边界方面，这款齿轮箱的输入轴采用花键连接结构，能够直接匹配CVT从动轮的输出花键，无需额外加装连接法兰，输入轴端的密封采用双唇口油封结构，能够阻挡越野场景下的泥沙、污水进入箱体内部，避免齿轮油污染导致的齿面磨损。箱体上预留了三个刚性安装支点，分别对应车架上的主安装横梁、侧方防扭支架、后部支撑吊耳，安装孔位采用腰型孔设计，允许一定范围内的位置调整，适配不同轴距、不同轮距的巴哈赛车改装需求，安装时需要保证输入轴与CVT从动轮的同轴度误差控制在0.1mm以内，避免运转过程中出现花键异常磨损、振动过大的问题。输出端采用双出轴结构，分别连接左右两侧的传动半轴，半轴连接端采用等速万向节接口，能够适应悬架跳动过程中的角度变化，保证动力传递的连续性。

　　润滑系统采用飞溅润滑方案，箱体内加注指定粘度的齿轮油，油位高度刚好浸没中间轴齿轮的三分之一位置，运转过程中齿轮带起的润滑油能够覆盖所有啮合齿面与轴承位置，无需额外加装机油泵，简化结构的同时降低故障概率。箱体上部设置有通气塞，能够平衡箱体内外的气压差，避免长时间高负荷运转导致箱体内压力过高，出现油封渗漏油的问题；下部设置有磁性放油螺塞，能够吸附齿轮磨合过程中产生的铁屑，减少铁屑对齿面的磨粒磨损，日常维护时只需定期放出旧油、清理螺塞上的铁屑即可完成保养，维护流程简单，适配赛事场景下的快速维保需求。

　　实际赛事应用中，这款齿轮箱能够承受连续高负荷运转的考验，在飞坡落地、急加速脱困等极端工况下，齿轮啮合平稳，没有出现打齿、断轴等失效问题，传动效率能够稳定保持在92%以上，不会因为传动损耗导致动力不足。针对新手车队的改装需求，这款齿轮箱的安装接口通用性较强，不需要对车架进行大规模切割焊接即可完成安装，齿轮参数、箱体结构都经过实际赛事的验证，能够减少车队在传动系统设计上的试错成本，帮助车队快速完成整车动力传动系统的匹配调试，把更多精力投入到悬架调校、整车操控优化等工作中。
