液压系统用方向控制块式阀体结构

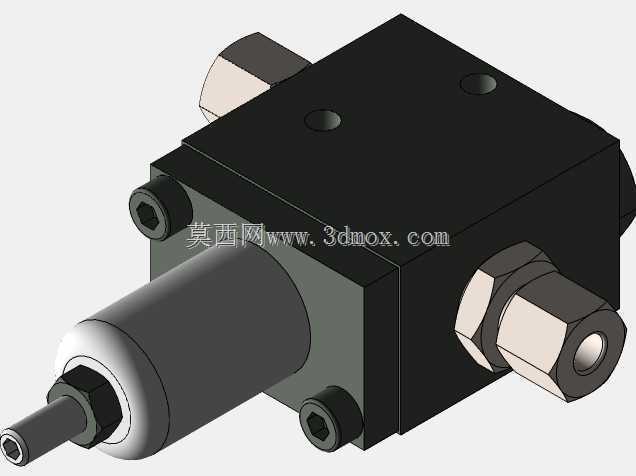

　　该阀体为块式集成液压控制元件的核心承载基体，主要应用于中小流量液压站、机床液压夹紧回路、小型工程机械辅助液压系统中，承担流体通路分配、元件安装承载、压力容腔密封的核心作用。从结构设计来看，主体采用方形块式布局，相比管式阀的分散布局，能大幅减少管路连接点，降低系统泄漏概率，同时压缩整体安装空间，适配紧凑型液压动力单元的布置需求。阀体上的安装孔位采用内六角螺钉沉孔设计，沉孔深度经过公差匹配，可保证电磁阀或盖板安装后端面贴合度达到0.02mm以内，避免高压工况下出现端面渗油问题。侧面伸出的杆状结构为阀芯调节延伸端，可适配手动调节、电磁铁驱动两种安装模式，端部的锁紧螺母结构能在阀芯行程调整完成后锁定位置，

　　防止设备运行过程中因振动导致行程偏移，影响回路通断精度。两个侧置的外螺纹油口采用公制细牙螺纹设计，螺纹加工精度满足6H级公差要求，可直接与标准液压管接头配合，无需额外过渡接头，油口内部的沉台结构可放置O型密封圈，密封承压能力可达31.5MPa，覆盖常规中高压液压系统的压力需求。阀体顶部的两个盲孔为测压点预留接口，日常运行时可使用螺塞封堵，需要检测回路压力时可直接安装测压接头，无需拆解阀体或额外在管路中加装测压点，大幅提升现场调试与故障排查的效率。设计阶段对阀体内部流道做了圆弧过渡处理，相比直角流道能减少30%以上的流体压力损失，降低系统发热，同时避免流道直角处的应力集中，提升阀体在交变压力工况下的疲劳寿命。安装边界方面，

　　阀体的安装基准面为底部平面，平面度公差控制在0.01mm以内，可直接固定在液压阀块安装面或集成块上，各油口的中心距尺寸严格遵循通用液压阀的安装尺寸链，可与同规格的标准换向阀、溢流阀实现互换安装，降低设备备件的储备成本。在实际选型应用中，该阀体适配矿物液压油、水乙二醇两种主流工作介质，可覆盖常规工业液压设备以及有阻燃要求的冶金、煤矿井下辅助液压回路的使用需求，阀芯与阀孔的配合间隙控制在0.008-0.012mm之间，既保证阀芯动作的灵活性，又能将内泄漏量控制在行业标准允许的范围内，避免系统出现掉压、动作迟缓等问题。
