三角支架式机械连接支撑结构件

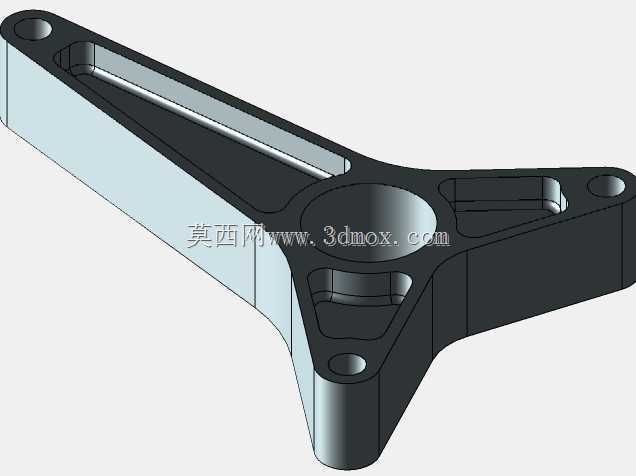

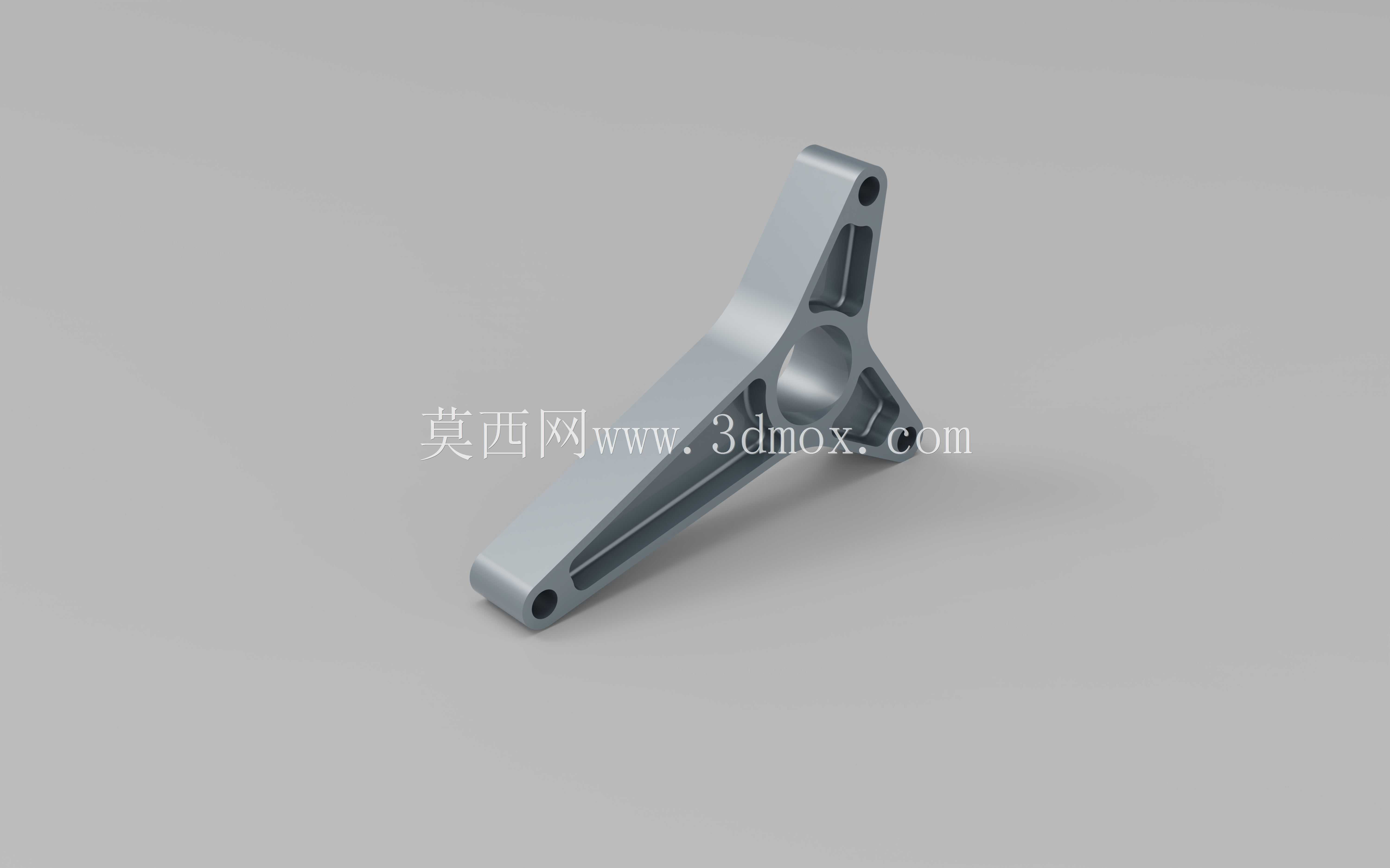

　　该三角支撑连接结构件，在工装夹具、轻型设备机架、检测治具的装配场景中应用广泛，主要承担相邻功能部件的连接定位、载荷分散传递作用，可有效降低单臂支撑结构的形变风险，提升整套机构的运行稳定性。从结构设计逻辑来看，采用等边三角分布的支臂构型，并非单纯追求外观规整，而是基于三点定位的工程原理，三个支臂末端均预留同轴安装孔，可通过标准紧固件与相邻构件完成刚性连接，中心位置设置带沉台的轴孔结构，可适配转轴、定位销等回转类零件的装配需求，沉台结构能够对装入的轴类零件形成轴向限位，避免装配后出现轴向窜动问题。支臂截面采用工字型加强筋设计，在不额外增加整体壁厚、控制零件整体重量的前提下，大幅提升支臂的抗弯截面模量，在承受径向载荷或偏载力矩时，

　　可将应力均匀分散到整个支臂的筋条结构上，避免局部应力集中导致的断裂变形，这种设计在需要兼顾轻量化与结构强度的装配场景中适配性极强。从安装边界来看，三个支臂的安装孔中心距保持严格的等距公差，中心轴孔与各支臂安装孔的同轴度、位置度公差需控制在工装装配要求范围内，装配时无需额外做适配修磨，即可直接与对应规格的标准紧固件、轴类零件完成匹配。零件的棱边均做了倒角去毛刺处理，既避免装配过程中划伤操作人员，也能减少应力集中点，提升零件的长期疲劳强度。在实际选型应用中，这类三角支撑结构常被用于替代单臂式连接支架，尤其在有振动工况的设备装配场景下，三角构型的抗振性能远优于单臂结构，可有效减少长期运行后的连接松动问题。建模过程中需重点关注各安装孔的位置度公差、筋条与主体结构的过渡圆角处理，避免出现壁厚突变导致的注塑或压铸成型缺陷，若采用金属机加工工艺，还需注意中心轴孔的表面粗糙度要求，保证与配合轴件的装配精度。
