拖车D型系紧环结构设计

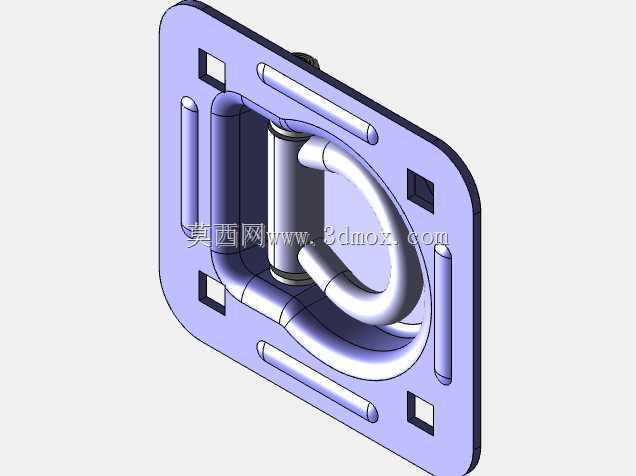

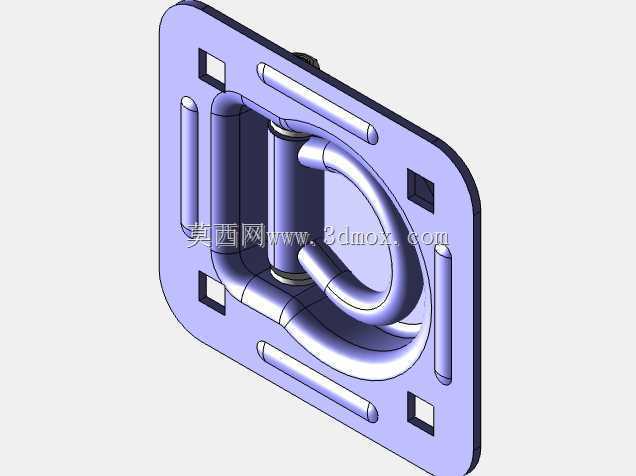

　　在货运拖车、平板挂车、越野救援车辆的载物固定场景中，D型系紧环是承担载荷传递、约束货物位移的核心受力部件，日常作业中需要承受捆绑带、拉紧器施加的数吨级拉力，同时要适配颠簸路况下的交变载荷冲击，避免出现焊缝开裂、环体变形、安装座脱落等失效问题。这款D环组件采用分体式组合结构，主体由方形安装法兰座、D形环体、中心铰接销轴三部分构成，安装法兰座采用带圆角的方形板材结构，四个角位预留方形安装孔位，可直接穿入螺栓固定在拖车底盘的预埋安装板上，孔位间距匹配主流拖车底盘的通用安装孔距，无需额外打孔改孔即可完成换装，法兰座表面冲压出多道纵向加强凸筋，在不增加板材厚度的前提下提升座体的抗弯折刚度，避免大拉力作用下法兰座出现翘曲变形。

　　D形环体采用圆钢弯制成型，环体内侧做圆弧过渡处理，避免捆绑带在受力时被棱角切割磨损，环体通过中心销轴与法兰座铰接，可在一定角度范围内自由转动，适配不同方向的捆绑拉力角度，不会因为拉力方向偏斜产生额外的弯曲应力，日常闲置时环体可以放平嵌入法兰座的凹槽内，不会突出底盘表面影响货物装卸或者人员通行。设计过程中首先校核了环体的截面抗拉强度，按照额定载荷的1.5倍安全系数计算圆钢直径，确保极端拉力下环体不会出现塑性变形，销轴与环体、法兰座的配合间隙控制在合理范围，既保证转动灵活又不会出现旷量，避免长期冲击磨损导致销轴断裂。安装边界方面，法兰座的整体厚度控制在不超出底盘横梁的安装平面，安装后底部与底盘贴合面完全接触，避免局部应力集中，

　　四个安装孔位的沉台设计可以让螺栓头完全埋入座体内，不会突出表面剐蹭货物或者绑带。这类D环除了拖车货运场景，也可用于厢式货车内部货物固定、重型设备转运的系留点、越野车辆的救援锚点，不同场景下只需要调整法兰座的板材厚度和环体的圆钢直径，即可适配不同的额定载荷要求，结构通用性极强，建模过程中对铰接部位的配合间隙、安装孔的位置度都做了参数化设置，可根据实际使用需求快速调整尺寸参数，适配不同吨位的载荷要求。
