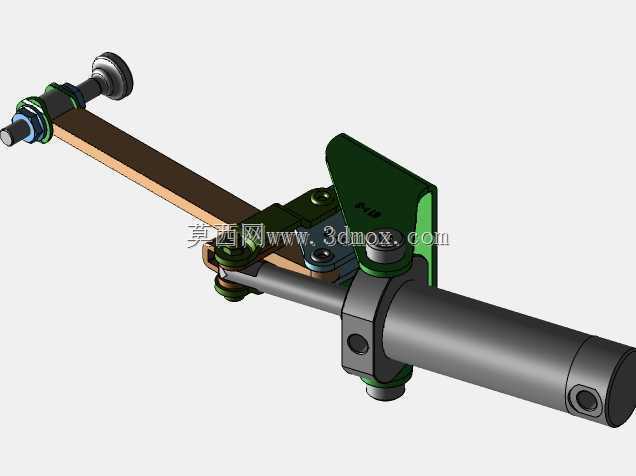

库卡梅特拉马勒手动快速夹钳结构

　　这款手动夹紧构件常见于工位工装、焊接定位台、小型装配线的工件固定场景，属于手动肘节式夹紧机构的衍生款，核心作用是在无气动液压动力源的工位上，通过人力操作实现工件的快速压紧与释放，相比螺栓压紧的方式，单次装夹耗时可缩短七成以上，适合小批量多品种的柔性生产工位使用。从结构设计逻辑来看，构件采用了肘节过死点的力学原理，当操作手柄扳动到夹紧位置时，连杆机构越过力学死点，即便承受加工过程中的振动载荷，夹钳也不会自行松脱，无需额外增加锁止结构就能保持稳定的夹紧力。主体承载部分采用圆柱形杆身作为主支撑，一端设置带缓冲垫的压头，避免压紧时刮伤工件表面，压头位置可通过杆身的调节螺母调整伸出长度，适配不同厚度工件的装夹需求，

　　调节范围覆盖0到60毫米的常见工件厚度区间。安装侧采用L型折弯支架作为固定基座，基座上预留两个沉头安装孔，可直接通过螺栓固定在工装台的T型槽或者平台螺纹孔上，安装孔的中心距为42毫米，适配多数标准工装平台的孔位排布，不需要额外加工转接板就能完成装配。操作手柄采用加长力臂设计，人力扳动时不需要施加过大的手动力就能输出足够的夹紧力，手柄末端设置防滑滚花结构，即便手上沾有少量切削液或者油污，也能稳定施力不会打滑。构件的所有转动铰接位置都设置了自润滑衬套，长期反复扳动也不会出现铰接点卡顿、磨损过快的问题，日常维护只需要定期清理铰接点的切屑灰尘即可，不需要频繁加注润滑脂。在实际选型适配时，需要注意该夹钳的水平安装空间要求，

　　基座到压头最远伸出位置的水平距离为185毫米，垂直方向操作手柄抬起后的最大高度为112毫米，布置工位时需要预留足够的操作空间，避免手柄扳动时和周边工装、工件产生干涉。夹钳的压头端面采用聚氨酯材质包覆，压紧时和工件为软接触，针对表面质量要求高的铝件、塑料件、喷涂件装夹场景，不会在工件表面留下压痕，适配电子配件、小型五金件、塑料壳体的装配、打磨、粘接工序的装夹需求。
