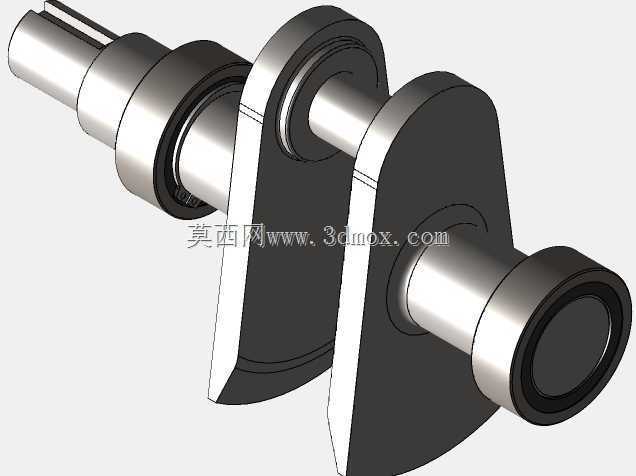

密封滚针轴承配套通用曲轴结构设计

　　这套曲轴结构主要适配小排量往复式动力设备的动力输出端，常见于小型通用汽油机、便携空压机、微型柱塞泵这类需要将活塞往复直线运动转化为旋转扭矩输出的场景，在园林机械、小型农用机具、便携气动动力源里都能见到同结构的应用。设计上采用双曲柄臂的偏心结构，主轴颈与曲柄销的同轴度公差控制在0.02mm以内，避免运转过程中出现动平衡超差引发的整机振动问题，两端主轴颈预留的安装轴段长度匹配常规6000系列密封轴承的安装宽度，同时在曲柄销位置配套集成密封滚针轴承与挡圈结构，省去了额外加装轴承隔套的工序，装配时挡圈卡入轴颈预设的环槽内，可直接限制滚针轴承的轴向窜动，避免高转速下轴承出现移位脱落的故障。从安装边界来看，两端主轴颈的直径公差取k6配合等级，

　　既可以满足轴承内圈的过盈装配要求，又不会因为过盈量过大导致轴承内圈涨大影响径向游隙，曲柄臂的外轮廓做了圆弧过渡处理，没有尖锐棱角，一方面减少了运转过程中的风阻损耗，另一方面也避免装配过程中划伤操作人员或周边密封件。设计阶段优先考虑了装配工艺性，所有轴颈的过渡圆角统一取R1.5，既可以降低应力集中系数，提升曲轴的抗疲劳强度，又能适配常规砂轮的磨削加工，不需要定制异型成型砂轮，降低加工环节的成本。整套装配结构没有多余的冗余零件，曲轴本体、密封滚针轴承、轴用挡圈三个部分即可组成完整的动力转换单元，维护时只需要拆下两端挡圈就能快速更换滚针轴承，不需要对曲轴本体进行破坏性拆解，适配野外作业设备快速维保的使用需求。

　　曲柄销的表面粗糙度控制在Ra0.8以内，保证滚针轴承运转时的接触精度，减少滚针与销面的磨损，延长整套部件的使用寿命，两端轴颈的端面预留了中心孔，既方便加工时的定位装夹，也可以作为后续动平衡测试的工艺基准，不需要额外制作工艺凸台，减少了原材料的浪费。
