带安装法兰外壳的6902型集成轴承组件

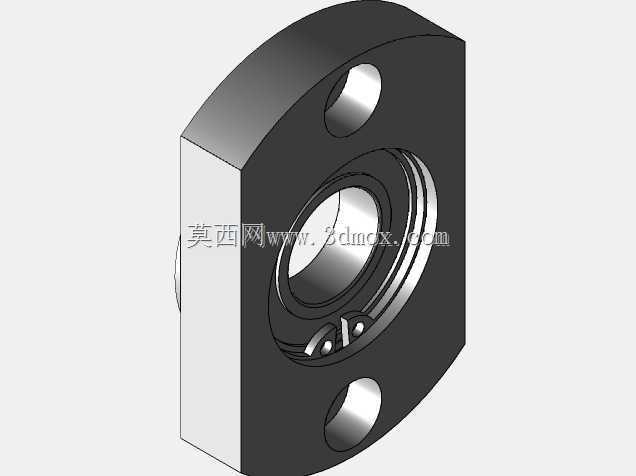

　　这类带外壳的集成轴承组件，多应用在轻载传动的精密设备工位上，常见于小型输送线的从动辊支撑、自动化检测设备的转轴定位、桌面级工装夹具的旋转铰接部位，相比单独使用裸轴承，它省去了设计人员额外加工轴承安装座、配置限位挡圈的步骤，能直接通过法兰面上的两个安装孔完成固定，大幅缩短非标设备的设计与装配周期。从结构设计来看，组件将6902系列深沟球轴承内嵌在一体式切削成型的法兰外壳内，轴承内圈与转轴配合，外圈通过外壳的内孔台阶完成轴向定位，再配套扣环实现外圈的双向限位，避免轴承在运转过程中出现轴向窜动，哪怕是存在小幅振动的工况下，也能保证轴承的配合精度不会快速衰减。法兰外壳采用切边式的菱形安装结构，相比圆形法兰，它的安装边界更紧凑，

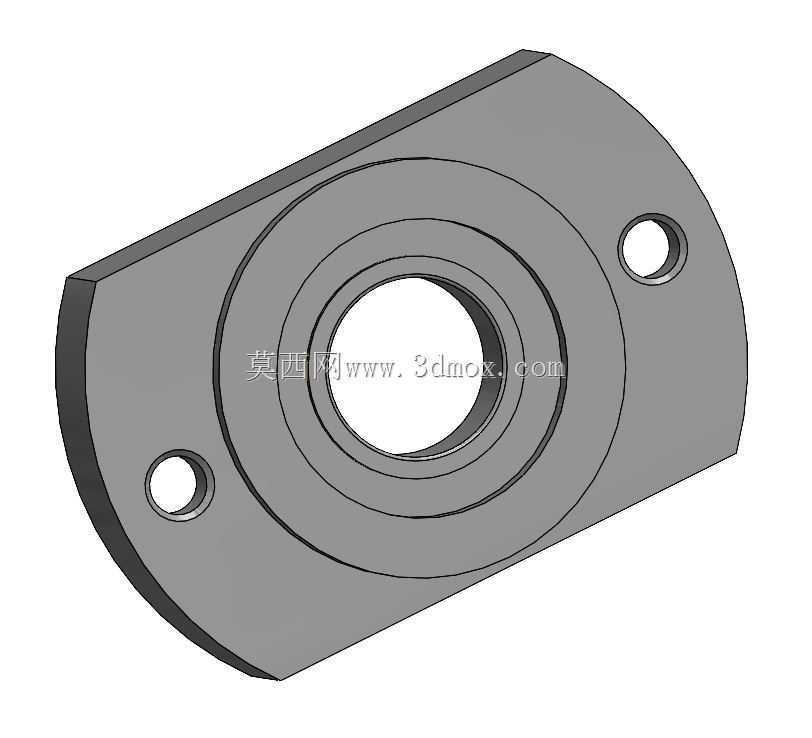

　　两个安装孔对称分布在轴承孔的两侧，孔位的中心距经过标准化匹配，能直接适配Misumi同规格的安装基准，设计人员选型时不需要反复核对安装孔的位置公差，直接调用对应尺寸参数就能完成布局。外壳的主体厚度刚好覆盖轴承的整体宽度，轴承的两端面与外壳端面基本齐平，不会额外占用轴向的安装空间，对于轴向尺寸受限的紧凑工位，这种设计能有效压缩整体的结构尺寸，不需要额外预留轴承外圈的压装空间。安装时只需要将转轴穿入轴承内孔，通过两个螺栓穿过法兰孔固定在设备安装板上即可，不需要额外加工轴承座的内孔公差，外壳本身的加工精度已经保证了轴承内孔与安装面的垂直度，能有效避免因为安装面加工偏差导致的轴承别劲、运转卡顿问题，降低装配环节的精度要求。在实际使用场景中，

　　这类组件适合转速不超过3000rpm、径向载荷在6902轴承额定载荷范围内的轻载传动工位，比如小型皮带线的从动轮支撑、检测转盘的旋转轴定位、翻盖类工装的铰接支点，它的一体式结构也能减少装配环节的零件数量，降低现场装配的出错概率，同时外壳能对轴承起到一定的防护作用，减少粉尘、碎屑直接进入轴承滚道的概率，延长轴承的维护周期。设计建模时，需要重点保证轴承内孔与安装法兰端面的垂直度公差，两个安装孔的中心距公差控制在±0.05mm范围内，外壳的轴承安装孔与轴承外圈采用过渡配合，既保证装配时不会出现过松打滑，也不会因为过盈量太大导致轴承游隙变小，影响正常运转。
