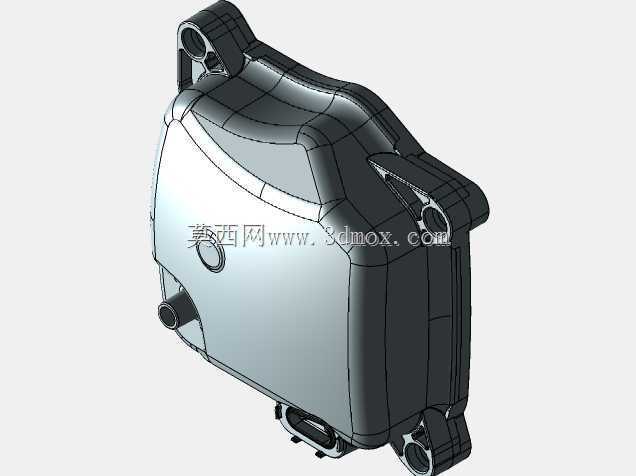

通用小型动力单元发动机防护机盖结构

　　这款发动机机盖的结构设计，首先围绕小型通用动力单元的实际防护需求展开，日常应用场景覆盖园林机械、小型发电机组、便携工程动力设备等搭载单缸小排量发动机的装备，核心作用是为发动机核心缸体、点火组件、外露管路提供物理防护，隔绝作业过程中飞溅的泥沙、碎屑、雨水，同时兼顾整机外观的整体性，避免外露管线被意外剐蹭损坏。从结构设计思路来看，整个机盖采用一体化曲面成型的布局，没有多余的分体拼接结构，减少了装配后的接缝间隙，降低异物从拼接缝隙进入发动机舱的概率。机盖侧面预留的凸起安装耳座，是严格匹配发动机本体的安装点位设计的，每个耳座上的安装孔位同轴度公差控制在0.1mm以内，确保装配时可以直接对位锁紧，不需要现场额外修配孔位，

　　适配批量装配的生产节奏。机盖下部预留的管路避让缺口，是对照发动机外接燃油管、点火线束的实际走线路径做的仿形设计，缺口边缘做了圆弧过渡处理，避免长期使用过程中震动磨损管线外壁，降低管路破损引发的故障风险。机盖表面的曲面造型并非单纯为了外观，每一处曲面弧度都经过受力校核，在设备发生意外倾倒、或者受到外部侧向冲击时，曲面结构可以分散受力，避免机盖直接变形挤压内部发动机部件，同时曲面的导流设计可以让落在机盖表面的雨水、灰尘顺着弧度自然滑落，不会在表面积聚渗入密封位置。从安装边界来看，机盖整体轮廓完全包覆发动机上部的外露核心部件，边缘和发动机本体的贴合面预留了密封胶条的安装槽位，装配后贴合面的间隙均匀控制在1.5mm，

　　既可以保证密封胶条有足够的压缩量实现防尘防水，又不会因为间隙过小导致装配时压坏胶条。机盖侧面预留的圆形检修位，对应发动机的机油加注口位置，日常维护时机盖不需要整体拆卸，就可以完成机油加注、油位检查的操作，减少日常维护的拆装工作量。设计过程中也充分考虑了轻量化需求，壳体壁厚均匀控制在2.5mm，在保证结构强度满足防护要求的前提下，尽可能降低整机的附加重量，不会给动力单元增加过多的负载。同时机盖的安装点位全部采用对称式布局，和发动机本体的连接点受力均匀，设备运行过程中产生的持续震动不会导致单个安装点受力集中出现断裂问题，长期使用的结构可靠性更有保障。
