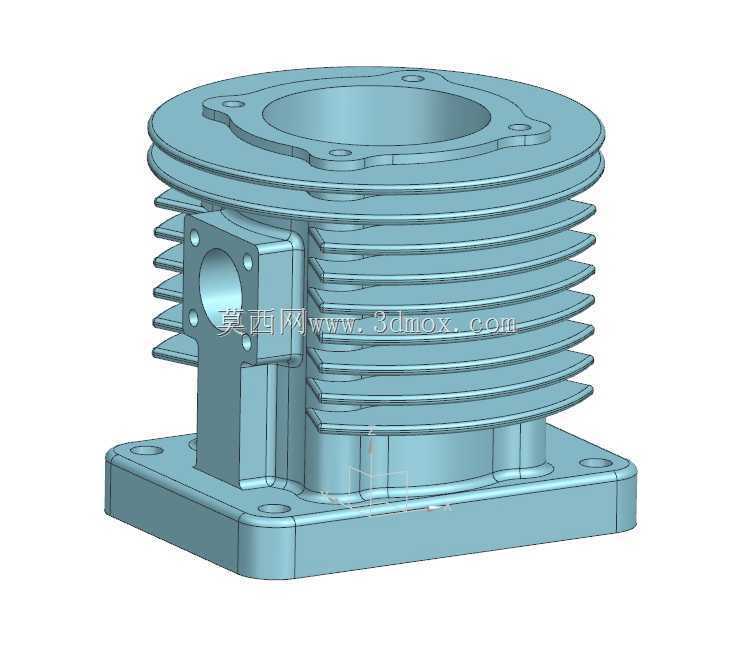

单缸风冷发动机散热气缸缸体结构

　　这款缸体是小型单缸风冷内燃机的核心承压部件，主要适配通用小型汽油机、摩托车发动机以及小型农用动力机组，在园林机械、便携发电设备、轻型代步动力场景中应用广泛。作为内燃机燃烧室的承载基体，缸体需要同时承受活塞往复运动的侧压力、燃烧过程的高温高压冲击，还要承担整机热量向外散出的核心功能，结构设计上需要同时兼顾强度、散热效率与安装适配性。从结构来看，缸体上部为气缸筒安装定位法兰，法兰面预留多个螺栓过孔，用于和气缸盖完成密封连接，法兰面的平面度直接影响燃烧室的密封性能，建模时需要严格控制安装孔的位置度与端面的形位公差，避免装配后出现漏气、冲缸垫的故障。缸体外周布置多层等间距环形散热鳍片，鳍片的厚度、间距以及延伸长度经过热负荷校核，

　　在自然风冷的工况下，能够通过行驶或者自带飞轮风扇产生的气流，将气缸内壁传递出的热量快速导出，保证缸筒工作温度维持在合理区间，避免活塞环因为过热出现卡滞、润滑油碳化失效的问题。缸体侧部预留了配气机构或者进排气接口的安装凸台，凸台上的定位孔与螺纹孔位置需要和侧盖、配气组件的安装基准完全对齐，保证后续气门组件或者进气管路的装配精度。下部为一体式安装底座，底座上的四个安装孔用于将缸体固定在曲轴箱上，底座与缸筒衔接位置做了加厚加强筋处理，能够抵消活塞往复运动产生的交变冲击力，避免长期运行后缸体出现连接位置开裂的问题。建模过程中需要重点关注缸筒内壁的圆柱度公差，内壁是活塞往复运动的摩擦工作面，

　　尺寸精度直接影响活塞环的密封效果与整机的机油消耗水平；散热鳍片的根部做了圆角过渡，避免应力集中在鳍片与缸筒衔接位置，防止冷热交变工况下鳍片出现断裂脱落。安装边界上，上部法兰的定位止口需要和气缸盖的止口完全配合，下部底座的定位销孔需要和曲轴箱的定位基准匹配，侧部凸台的安装面需要和缸筒轴线保持规定的垂直度，才能保证整机装配后各运动部件的配合间隙符合设计要求，不会出现偏磨、异响等运行故障。
